Cáp Đồng Trần: “Chiến Binh Thầm Lặng” Bảo Vệ Ngôi Nhà Của Bạn Khỏi Sét Đánh

Khi những cơn dông bất chợt ùa về, sấm sét vang rền cả bầu trời, điều gì đang thầm lặng bảo vệ ngôi nhà, công trình của chúng ta khỏi nguy cơ cháy nổ, hư hỏng thiết bị? Ít ai để ý, nhưng một trong những “anh hùng” thầm lặng đó chính là Cáp đồng Trần – thành phần cốt lõi của hệ thống tiếp địa chống sét. Đây không chỉ là một sợi dây kim loại đơn thuần, mà là một giải pháp kỹ thuật đã được tin dùng hàng thập kỷ, đóng vai trò quan trọng trong việc dẫn truyền dòng điện sét xuống lòng đất một cách an toàn. Trong bối cảnh biến đổi khí hậu khiến hiện tượng sét ngày càng phức tạp và khó lường, việc hiểu rõ về loại cáp đặc biệt này càng trở nên cần thiết hơn bao giờ hết.

Cáp Đồng Trần Là Gì? Hiểu Đúng Về Vật Liệu Quan Trọng Này

Nói một cách đơn giản, cáp đồng trần là loại dây dẫn được làm từ đồng nguyên chất hoặc hợp kim đồng, có đặc điểm là không có lớp vỏ bọc cách điện bên ngoài. Cái tên “trần” nói lên tất cả – bề mặt của cáp là kim loại tiếp xúc trực tiếp với môi trường xung quanh.

Về cấu tạo, cáp đồng trần thường là cáp xoắn bện từ nhiều sợi đồng nhỏ lại với nhau. Điều này giúp tăng tính linh hoạt, dễ dàng uốn cong khi thi công so với dây đồng đặc cùng tiết diện. Kích thước của cáp đồng trần rất đa dạng, thường được đo bằng tiết diện (mm²), phổ biến nhất trong các ứng dụng chống sét là từ 50 mm² đến 120 mm², thậm chí lớn hơn tùy thuộc vào quy mô và yêu cầu của công trình.

Đồng, vật liệu chính cấu tạo nên loại cáp này, nổi tiếng với khả năng dẫn điện tuyệt vời. Đây là yếu tố cực kỳ quan trọng trong hệ thống tiếp địa, bởi nó quyết định hiệu quả của việc tiêu tán năng lượng khổng lồ từ cú sét đánh xuống đất. Nếu khả năng dẫn điện không tốt, dòng sét có thể bị cản trở, tạo ra nhiệt lượng lớn gây nguy hiểm hoặc không dẫn được hết dòng sét xuống đất, khiến điện áp cao lan truyền trên mặt đất hoặc trong công trình.

Tại Sao Cáp Đồng Trần Lại Là Lựa Chọn Hàng Đầu Cho Hệ Thống Tiếp Địa Chống Sét?

Không phải ngẫu nhiên mà cáp đồng trần trở thành vật liệu tiêu chuẩn cho hầu hết các hệ thống tiếp địa chống sét hiện đại. Lý do nằm ở sự kết hợp của nhiều đặc tính ưu việt mà ít vật liệu nào có được:

• Khả Năng Dẫn Điện Xuất Sắc: Đồng là một trong những kim loại dẫn điện tốt nhất, chỉ sau bạc. Đối với hệ thống tiếp địa, điều này là tối quan trọng. Dòng điện sét có biên độ rất lớn và xảy ra trong thời gian cực ngắn. Cáp đồng trần với độ dẫn điện cao cho phép dòng sét thoát nhanh chóng và hiệu quả xuống hệ thống cọc tiếp địa và phân tán vào lòng đất, giảm thiểu tối đa sự gia tăng điện áp nguy hiểm tại điểm sét đánh và trong khu vực xung quanh.
• Độ Bền Cao Và Chống Ăn Mòn Tốt: Môi trường lòng đất thường ẩm ướt và chứa nhiều hóa chất ăn mòn. Đồng có khả năng chống ăn mòn tự nhiên tốt hơn nhiều so với sắt thép trong điều kiện này. Theo thời gian, cáp đồng trần buried trong đất vẫn giữ được tính dẫn điện và độ bền cơ học, đảm bảo hiệu quả lâu dài cho hệ thống tiếp địa.
• Tính Linh Hoạt Trong Thi Công: Cấu trúc xoắn bện giúp cáp đồng trần dễ dàng uốn cong, luồn lách qua các địa hình phức tạp hoặc đi theo đường viền móng công trình. Điều này rất thuận lợi cho việc thi công, đặc biệt là khi đào rãnh và đặt cáp theo các yêu cầu kỹ thuật cụ thể.
• Điểm Nóng Chảy Cao: Sét tạo ra nhiệt lượng cực lớn khi đi qua vật dẫn. Đồng có điểm nóng chảy tương đối cao, giúp cáp đồng trần chịu được nhiệt độ cao đột ngột do dòng sét gây ra mà không bị đứt, chảy hoặc hư hỏng nghiêm trọng tại các điểm tiếp xúc hoặc trên thân cáp.

Để hiểu rõ hơn về các loại cáp nói chung và vai trò của chúng trong hạ tầng, bạn có thể tìm hiểu cable là gì để có cái nhìn tổng quan trước khi đi sâu vào ứng dụng đặc thù của cáp đồng trần.

Các Tiêu Chuẩn Quan Trọng Cần Biết Khi Chọn Cáp Đồng Trần

Việc lựa chọn và sử dụng cáp đồng trần cho hệ thống tiếp địa không thể tùy tiện. Có nhiều tiêu chuẩn quốc gia và quốc tế quy định về chất lượng, tiết diện, và phương pháp lắp đặt để đảm bảo hiệu quả và an toàn. Một số tiêu chuẩn phổ biến bao gồm:

• TCVN (Tiêu chuẩn Việt Nam): Việt Nam có các tiêu chuẩn riêng về chống sét và hệ thống tiếp địa, quy định rõ yêu cầu đối với dây dẫn sét và dây tiếp địa, trong đó có cáp đồng trần.
• IEC (International Electrotechnical Commission): Các tiêu chuẩn của IEC, đặc biệt là bộ tiêu chuẩn IEC 62305 về chống sét, được áp dụng rộng rãi trên thế giới và thường là cơ sở để xây dựng tiêu chuẩn quốc gia.
• UL (Underwriters Laboratories): Đây là tổ chức chứng nhận an toàn của Mỹ, có các tiêu chuẩn nghiêm ngặt cho các thiết bị điện, bao gồm cả vật liệu chống sét.

Khi chọn mua cáp đồng trần, cần kiểm tra các thông số kỹ thuật như tiết diện thực tế (phải đủ hoặc lớn hơn so với yêu cầu thiết kế), chất lượng đồng (độ tinh khiết ảnh hưởng đến độ dẫn điện), và nguồn gốc xuất xứ có uy tín hay không. Việc tuân thủ các tiêu chuẩn này không chỉ đảm bảo hệ thống hoạt động hiệu quả mà còn là yêu cầu bắt buộc trong quy định về an toàn điện và chống sét cho các công trình.

Quy Trình Lắp Đặt Cáp Đồng Trần Đúng Kỹ Thuật Cho Hệ Thống Chống Sét

Lắp đặt hệ thống tiếp địa chống sét, đặc biệt là phần đi cáp đồng trần, đòi hỏi sự tỉ mỉ và tuân thủ nghiêm ngặt các quy định kỹ thuật. Một quy trình chuẩn thường bao gồm các bước sau:

1. Khảo sát và Thiết kế: Dựa trên đặc điểm địa chất, kiến trúc công trình và mức độ rủi ro sét đánh, kỹ sư sẽ thiết kế hệ thống tiếp địa bao gồm vị trí cọc tiếp địa, đường đi của cáp đồng trần, và tiết diện cáp cần thiết.
2. Đào rãnh: Tiến hành đào rãnh xung quanh móng công trình hoặc theo thiết kế đã duyệt. Độ sâu và chiều rộng rãnh phải đủ để đặt cáp và phủ lớp đất bảo vệ theo tiêu chuẩn (thường từ 0.5m đến 1m tùy địa hình và tiêu chuẩn).
3. Đặt cáp đồng trần: Cáp được trải dọc theo rãnh đã đào. Cần đảm bảo cáp được đặt thẳng, tránh bị xoắn hoặc gấp khúc quá gắt. Tại các vị trí kết nối với cọc tiếp địa hoặc các đoạn cáp khác, cần chuẩn bị cho bước nối cáp.
4. Nối cáp và cọc tiếp địa: Đây là bước cực kỳ quan trọng, ảnh hưởng trực tiếp đến hiệu quả của toàn bộ hệ thống. Phương pháp nối phổ biến và hiệu quả nhất hiện nay là hàn hóa nhiệt. Hàn hóa nhiệt tạo ra mối nối đồng nhất, có điện trở rất thấp và độ bền cơ học cao, không bị oxy hóa hay ăn mòn theo thời gian như các mối nối cơ khí thông thường. Mối nối này đảm bảo dòng sét có thể truyền tải thông suốt từ cáp xuống cọc tiếp địa và vào lòng đất.
5. Lấp đất: Sau khi đặt cáp và hoàn thành các mối nối, tiến hành lấp đất lại rãnh. Đất lấp cần được đầm chặt để đảm bảo cáp nằm ổn định và không bị ảnh hưởng bởi các tác động bên ngoài.

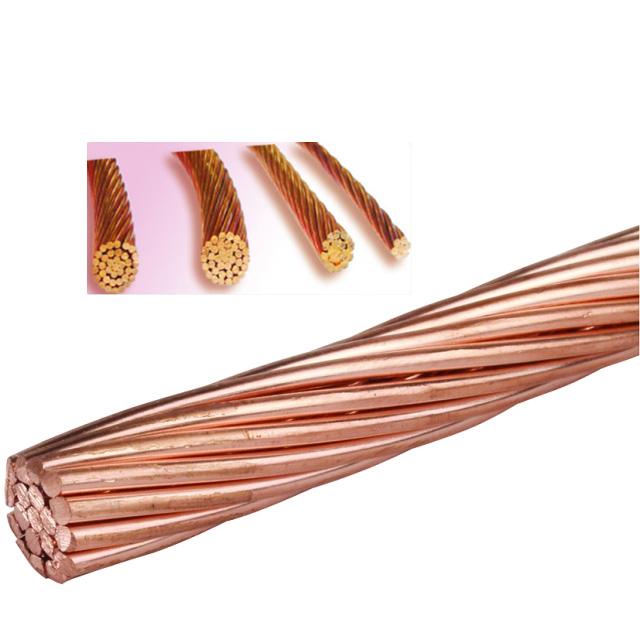

   Lắp đặt cáp đồng trần trong hệ thống tiếp địa chống sét cho công trình xây dựng
6. Kiểm tra và Đo đạc: Sau khi hoàn thành việc lấp đất, cần tiến hành đo điện trở tiếp đất của hệ thống. Giá trị điện trở này phải nằm trong giới hạn cho phép theo tiêu chuẩn (thường là dưới 10 Ohm, với các công trình yêu cầu cao hơn thì có thể là dưới 4 hoặc 1 Ohm). Nếu giá trị đo được cao hơn mức cho phép, cần bổ sung cọc tiếp địa hoặc xử lý đất để giảm điện trở.

Trong quá trình thi công, việc quản lý các loại cáp và dây dẫn trên công trường là rất quan trọng để đảm bảo an toàn và hiệu quả. Các giải pháp như thang cáp điện hay máng cáp điện thường được sử dụng trong các phần khác của hệ thống điện, nhưng việc tổ chức khu vực làm việc gọn gàng cũng góp phần vào sự thành công chung, bao gồm cả việc lắp đặt cáp đồng trần dưới lòng đất.

Những Lưu Ý Quan Trọng Khi Thi Công Cáp Đồng Trần

• Chọn đúng tiết diện: Tiết diện cáp phải phù hợp với tính toán thiết kế. Sử dụng cáp nhỏ hơn yêu cầu sẽ làm giảm hiệu quả dẫn sét và có thể gây nguy hiểm.
• Mối nối chất lượng cao: Nhấn mạnh lại tầm quan trọng của hàn hóa nhiệt. Các mối nối lỏng lẻo hoặc bị oxy hóa sẽ làm tăng điện trở, biến chúng thành điểm yếu của hệ thống.
• Bảo vệ cáp: Đảm bảo cáp không bị hư hại cơ học trong quá trình lấp đất. Đối với các vị trí cáp nổi (ví dụ: từ mặt đất lên cột thu lôi), cần sử dụng ống bảo vệ chắc chắn.
• Phối hợp với các bộ phận khác: Hệ thống tiếp địa cần phối hợp với hệ thống thu sét (kim thu sét, dây thoát sét trên mái) và hệ thống đẳng thế trong công trình.

Bảo Trì Và Kiểm Tra Định Kỳ Hệ Thống Tiếp Địa Sử Dụng Cáp Đồng Trần

Hệ thống tiếp địa chống sét không phải là thứ lắp xong rồi quên. Để đảm bảo hệ thống luôn sẵn sàng làm nhiệm vụ khi cần, việc bảo trì và kiểm tra định kỳ là bắt buộc. Mặc dù cáp đồng trần có độ bền cao, các yếu tố như sự dịch chuyển của đất, ăn mòn tại các mối nối (nếu không hàn hóa nhiệt chuẩn), hoặc tác động từ các công trình ngầm khác vẫn có thể ảnh hưởng đến hiệu quả của nó.

Các công việc bảo trì định kỳ bao gồm:

• Kiểm tra trực quan: Quan sát các điểm nối cáp nổi (nếu có), đường cáp đi vào nhà hoặc trạm biến áp để phát hiện hư hỏng cơ học hoặc ăn mòn.
• Đo điện trở tiếp đất: Đây là phép kiểm tra quan trọng nhất. Đo điện trở hệ thống ít nhất mỗi năm một lần (hoặc thường xuyên hơn ở những khu vực có nguy cơ sét cao hoặc đất thay đổi nhiều) để đảm bảo giá trị vẫn nằm trong giới hạn an toàn.
• Kiểm tra các mối nối: Nếu sử dụng phương pháp nối cơ khí, cần kiểm tra độ chặt và tình trạng ăn mòn của các mối nối. Với hàn hóa nhiệt, kiểm tra bề mặt mối hàn xem có bị nứt vỡ hay không.
• Kiểm tra cọc tiếp địa: Đảm bảo các cọc vẫn còn nguyên vẹn và được kết nối chắc chắn với cáp đồng trần.

Theo ông Lê Văn Trung, một chuyên gia lâu năm trong lĩnh vực an toàn điện tại Hà Nội, “Nhiều người thường chủ quan với hệ thống tiếp địa sau khi lắp đặt. Tuy nhiên, điện trở tiếp đất có thể thay đổi theo thời gian do độ ẩm của đất, sự thay đổi cấu trúc đất, hoặc thậm chí là các công trình ngầm mới xuất hiện. Việc kiểm tra định kỳ giúp phát hiện sớm các vấn đề tiềm ẩn, đảm bảo ‘lá chắn’ chống sét luôn vững chắc.”

Thiết bị đo điện trở tiếp đất kiểm tra hiệu quả của cáp đồng trần trong hệ thống

Việc bảo trì không chỉ kéo dài tuổi thọ của hệ thống tiếp địa mà còn đảm bảo an toàn tối đa cho người và tài sản. Một hệ thống tiếp địa hoạt động kém hiệu quả có thể khiến dòng sét đi vào công trình, gây hư hại thiết bị điện, thậm chí là nguy cơ cháy nổ hoặc giật điện chết người.

Trong tổng thể hệ thống điện và an toàn công trình, việc quản lý và bảo vệ cáp là một phần không thể thiếu. Dù là cáp đồng trần dưới đất hay các loại cáp khác đi nổi, mỗi thành phần đều có vai trò riêng. Ví dụ, thanh quản lý cáp giúp sắp xếp gọn gàng hệ thống cáp trong tủ điện hoặc phòng máy chủ, đảm bảo luồng không khí và dễ dàng bảo trì. Dù khác biệt về mục đích sử dụng, tất cả đều hướng đến mục tiêu cuối cùng là vận hành an toàn và hiệu quả.

Ứng Dụng Của Cáp Đồng Trần Trong Các Công Trình Hiện Nay

Cáp đồng trần được ứng dụng rộng rãi trong nhiều loại công trình, từ dân dụng đến công nghiệp và hạ tầng kỹ thuật. Vai trò chính của nó vẫn là thành phần của hệ thống tiếp địa, nhưng phạm vi sử dụng rất đa dạng:

• Nhà ở dân dụng: Cáp đồng trần được dùng để tạo lưới tiếp địa xung quanh móng nhà hoặc kết nối các cọc tiếp địa độc lập, bảo vệ ngôi nhà khỏi sét đánh trực tiếp hoặc sét lan truyền qua đường dây điện.
• Tòa nhà cao tầng: Với chiều cao lớn, các tòa nhà chọc trời rất dễ bị sét đánh. Hệ thống tiếp địa quy mô lớn với cáp đồng trần tiết diện lớn là bắt buộc để đảm bảo an toàn.
• Công trình công nghiệp: Nhà máy, xưởng sản xuất, kho bãi chứa vật liệu dễ cháy nổ đều cần hệ thống chống sét và tiếp địa hiệu quả cao. Cáp đồng trần là lựa chọn hàng đầu nhờ khả năng chịu dòng xung sét lớn và độ bền trong môi trường công nghiệp khắc nghiệt.
• Trạm biến áp, đường dây truyền tải điện: Hệ thống tiếp địa cho các công trình năng lượng là cực kỳ quan trọng để bảo vệ thiết bị đắt tiền và đảm bảo an toàn lưới điện.
• Trụ viễn thông, cột phát sóng: Những công trình đứng độc lập và cao vút này là “nam châm” hút sét. Cáp đồng trần được sử dụng làm dây tiếp địa để tiêu tán năng lượng sét xuống đất.

Ngoài ra, cáp đồng trần còn được sử dụng trong một số ứng dụng đặc biệt khác như hệ thống tiếp địa cho các thiết bị y tế nhạy cảm, trung tâm dữ liệu (data center) yêu cầu độ tin cậy cao về an toàn điện, hoặc các công trình quân sự.

Có thể thấy, vai trò của cáp đồng trần không chỉ giới hạn ở việc “dẫn điện”. Nó là một phần không thể thiếu của hạ tầng an toàn, góp phần đảm bảo sự vận hành liên tục và bảo vệ con người, tài sản khỏi tác động của tự nhiên.

Bàn về sự kết nối và các thành phần trong hệ thống xây dựng, đôi khi chúng ta gặp những thuật ngữ chuyên ngành mà không hiểu hết ý nghĩa. Ví dụ như tìm hiểu top nhún là gì có thể giúp làm rõ một chi tiết cấu tạo nào đó trong kết cấu, tương tự như việc hiểu rõ cáp đồng trần giúp làm rõ vai trò của nó trong hệ thống tiếp địa. Mỗi thành phần, dù nhỏ hay lớn, đều có ý nghĩa nhất định trong bức tranh toàn cảnh của một công trình.

Kết Luận

Tóm lại, cáp đồng trần là một vật liệu không thể thiếu trong các hệ thống tiếp địa chống sét hiện đại. Với khả năng dẫn điện vượt trội, độ bền cao, chống ăn mòn tốt và tính linh hoạt trong thi công, nó đóng vai trò như một “chiến binh thầm lặng”, âm thầm làm nhiệm vụ dẫn dòng sét nguy hiểm xuống đất, bảo vệ an toàn cho con người, công trình và thiết bị.

Việc lựa chọn cáp đồng trần đúng tiêu chuẩn, thi công đúng kỹ thuật và thực hiện kiểm tra, bảo trì định kỳ là những yếu tố then chốt để đảm bảo hiệu quả tối đa của hệ thống tiếp địa. Đầu tư vào một hệ thống chống sét chất lượng cao, với thành phần cốt lõi là cáp đồng trần tin cậy, chính là đầu tư vào sự an toàn và bình yên lâu dài cho mọi công trình. Đừng để những hiện tượng thiên nhiên như sét gây ra những hậu quả đáng tiếc – hãy trang bị cho mình kiến thức và giải pháp bảo vệ cần thiết.
