Bạn có bao giờ bước vào phòng server, trung tâm dữ liệu hay thậm chí là một văn phòng hiện đại và cảm thấy “choáng ngợp” trước mớ dây cáp chằng chịt, rối như tơ vò? Đó không chỉ là vấn đề thẩm mỹ, mà còn tiềm ẩn vô vàn rủi ro về an toàn, hiệu suất và quản lý. Trong bối cảnh hạ tầng mạng và điện ngày càng phức tạp, một giải pháp đơn giản nhưng hiệu quả đang ngày càng khẳng định vị thế không thể thiếu: Thanh Quản Lý Cáp. Đừng nghĩ rằng đây chỉ là một phụ kiện nhỏ bé. Vai trò của nó sâu sắc và quan trọng hơn bạn tưởng rất nhiều.
Sự bùng nổ của các thiết bị kết nối internet vạn vật (IoT), sự phát triển không ngừng của các trung tâm dữ liệu “khổng lồ”, và nhu cầu ngày càng cao về hạ tầng mạng tốc độ cao trong các tòa nhà thông minh đã dẫn đến một lượng cáp khổng lồ cần được bố trí. Nếu không có sự tổ chức bài bản, mớ dây cáp đó nhanh chóng trở thành “cơn ác mộng”. Nguy cơ chập cháy do quá tải hoặc hư hỏng cáp, khó khăn trong việc bảo trì, sửa chữa, nâng cấp, và thậm chí là cản trở luồng không khí làm mát thiết bị – tất cả đều là hệ quả của việc quản lý cáp kém hiệu quả.
Thật vậy, việc xây dựng một hệ thống hạ tầng mạng và điện an toàn, hiệu quả, và dễ dàng bảo trì đòi hỏi sự chú ý đến từng chi tiết nhỏ nhất. Từ việc lựa chọn loại cáp phù hợp, thiết bị kết nối chất lượng cao, cho đến hệ thống dẫn cáp như máng cáp điện hay thang cáp, và cuối cùng là các phụ kiện giúp cố định và sắp xếp chúng gọn gàng. Trong bức tranh tổng thể đó, thanh quản lý cáp nổi lên như một “người hùng thầm lặng”, đảm bảo mọi thứ đi đúng quỹ đạo của nó.
Sự Bùng Nổ Của Cáp Và Thách Thức Quản Lý Hiện Đại
Trong kỷ nguyên số, dữ liệu là “vàng”, và việc truyền tải dữ liệu đòi hỏi hệ thống cáp phức tạp. Từ các tòa nhà văn phòng với hàng trăm máy tính, điện thoại, camera giám sát, cho đến các khu công nghiệp, bệnh viện, trường học, hay đặc biệt là các trung tâm dữ liệu – nơi hàng nghìn, thậm chí hàng triệu sợi cáp đồng và cáp quang đan xen.
Thách thức không chỉ nằm ở số lượng cáp. Các loại cáp ngày càng đa dạng (cáp mạng Cat6, Cat6A, Cat7, cáp quang single-mode, multi-mode, cáp điện, cáp điều khiển…), mỗi loại có yêu cầu riêng về bán kính cong, cách đi dây và độ nhạy cảm với nhiễu. Việc nhồi nhét, bẻ gập cáp sai cách có thể làm giảm hiệu suất truyền tải, gây lỗi tín hiệu, hoặc thậm chí làm hỏng cáp.
Hậu quả của việc quản lý cáp kém là rất rõ ràng:
- Giảm hiệu suất: Tín hiệu kém, tốc độ mạng chậm, lỗi kết nối do nhiễu hoặc cáp bị hư hại.
- Tăng rủi ro an toàn: Cáp lộn xộn dễ bị kẹt, vướng, gây nguy cơ vấp ngã. Nguy hiểm hơn, việc bó cáp quá chặt hoặc sử dụng vật liệu không đúng chuẩn có thể gây nóng, dẫn đến nguy cơ cháy nổ, đặc biệt trong các hệ thống điện.
- Khó khăn bảo trì và nâng cấp: Khi cần thay thế một sợi cáp hỏng, thêm một thiết bị mới, hay nâng cấp toàn bộ hệ thống, việc “lần mò” trong mớ hỗn độn trở thành cơn ác mộng, tốn kém thời gian và chi phí.
- Giảm tuổi thọ thiết bị: Luồng không khí làm mát bị cản trở bởi dây cáp dày đặc có thể khiến thiết bị quá nhiệt, giảm tuổi thọ.
- Mất thẩm mỹ: Hệ thống cáp lộn xộn tạo cảm giác thiếu chuyên nghiệp, bừa bộn, ảnh hưởng đến hình ảnh của doanh nghiệp.
Đây chính là lúc thanh quản lý cáp phát huy tác dụng, giúp “thuần hóa” mớ hỗn độn này một cách khoa học và an toàn.
Thanh Quản Lý Cáp Là Gì? Vai Trò Cốt Lõi Không Thể Thiếu
Thanh quản lý cáp là gì và dùng để làm gì?
Thanh quản lý cáp là một phụ kiện được thiết kế để sắp xếp, cố định, và định tuyến dây cáp trong các tủ rack, cabinet, hoặc các hệ thống lắp đặt cáp khác. Mục đích chính của nó là giúp hệ thống cáp gọn gàng, dễ quản lý, và an toàn.
Thanh quản lý cáp có nhiều hình dạng và kích cỡ khác nhau, phổ biến nhất là các loại lắp ngang (horizontal) và lắp dọc (vertical) trong tủ rack tiêu chuẩn (19 inch). Chúng có thể được làm từ kim loại (thép sơn tĩnh điện) hoặc nhựa cao cấp, tùy thuộc vào mục đích sử dụng và môi trường lắp đặt.
Các loại thanh quản lý cáp phổ biến bao gồm:
- Thanh ngang có vòng hoặc ngón tay: Giúp dẫn và cố định cáp đi ngang trong tủ rack. Loại có “ngón tay” giúp tách cáp thành các bó nhỏ, dễ dàng luồn lách và quản lý.
- Thanh ngang dạng hộp/kênh: Cung cấp một không gian kín để giấu cáp, thường có nắp đậy.
- Thanh dọc (Vertical Managers): Thường lắp ở hai bên sườn tủ rack, dùng để quản lý cáp đi dọc giữa các thiết bị hoặc đi lên/xuống. Chúng có thể có dạng máng hở, máng kín với nắp, hoặc các vòng/ngón tay lớn.
- Vòng quản lý cáp (Cable rings/lacing bars): Các vòng kim loại hoặc nhựa nhỏ gọn được lắp ở mặt sau các patch panel hoặc thiết bị để cố định cáp trước khi chúng được kết nối.
Vai trò cốt lõi của thanh quản lý cáp vượt xa việc chỉ giữ cho dây cáp trông gọn gàng. Nó là một thành phần thiết yếu để đảm bảo:
- Định tuyến cáp khoa học: Giúp cáp đi theo một đường nhất định, tránh tình trạng xoắn, gập, kéo căng quá mức.
- Cố định cáp: Ngăn cáp bị dịch chuyển, rung lắc, hoặc bị kéo vô tình, bảo vệ các điểm kết nối.
- Tách biệt và nhận diện: Giúp phân loại các loại cáp (điện, mạng, quang…) hoặc các nhóm cáp khác nhau, dễ dàng nhận biết và xử lý khi cần.
- Giảm áp lực lên cổng kết nối: Cố định cáp giúp giảm trọng lượng và lực căng tác động lên các cổng trên thiết bị, kéo dài tuổi thọ của chúng.
Hơn Cả Gọn Gàng: Lợi Ích Không Ngờ Của Thanh Quản Lý Cáp
Việc đầu tư vào thanh quản lý cáp chất lượng mang lại những lợi ích thiết thực và lâu dài cho mọi hệ thống:
- Tăng cường an toàn: Đây là một trong những lợi ích quan trọng nhất, đặc biệt đối với các công trình yêu cầu tiêu chuẩn an toàn cháy nổ cao. Cáp được quản lý gọn gàng làm giảm đáng kể lượng vật liệu dễ cháy tích tụ một chỗ. Quan trọng hơn, việc tránh bó cáp quá chặt hoặc để cáp tiếp xúc với nhiệt độ cao giúp giảm nguy cơ chập cháy. Trong bối cảnh phòng cháy chữa cháy ngày càng được chú trọng, việc quản lý cáp bài bản là một phần không thể thiếu của giải pháp an toàn tổng thể.
- Cải thiện hiệu suất hệ thống: Đối với cáp mạng tốc độ cao, việc duy trì bán kính cong phù hợp và tránh nhiễu điện từ là cực kỳ quan trọng. Thanh quản lý cáp giúp đảm bảo điều này, từ đó tối ưu hóa hiệu suất truyền dữ liệu. Ngoài ra, việc không bị cản trở luồng không khí giúp thiết bị hoạt động ở nhiệt độ ổn định, tránh giảm hiệu năng do quá nhiệt.
- Tiết kiệm thời gian và chi phí bảo trì: Khi hệ thống cáp được tổ chức khoa học, việc xác định vị trí cáp, kiểm tra, sửa chữa hoặc thay thế trở nên nhanh chóng và dễ dàng hơn rất nhiều. Điều này giúp giảm thiểu thời gian downtime (ngừng hoạt động) và tiết kiệm chi phí nhân công.
- Nâng cao tính linh hoạt và khả năng mở rộng: Khi cần thêm thiết bị hoặc mở rộng hệ thống, việc tích hợp cáp mới vào một cấu trúc đã có sẵn sẽ đơn giản hơn nhiều so với việc phải “định hình” lại toàn bộ mớ hỗn độn ban đầu. Thang cáp điện hay máng cáp thường dùng để đi dây trục chính, còn thanh quản lý cáp là chi tiết nhỏ nhưng quyết định sự gọn gàng và dễ dàng thay đổi tại điểm cuối.
- Tăng tính chuyên nghiệp: Một tủ rack hoặc hệ thống cáp được quản lý gọn gàng, sạch sẽ thể hiện sự chuyên nghiệp và tỉ mỉ trong công việc, tạo ấn tượng tốt với đối tác, khách hàng hoặc các kỹ thuật viên khác.
Phân Tích Chuyên Sâu: Lựa Chọn Thanh Quản Lý Cáp Phù Hợp
Việc lựa chọn thanh quản lý cáp không nên tùy tiện. Nó phụ thuộc vào nhiều yếu tố để đảm bảo hiệu quả tối ưu và phù hợp với nhu cầu cụ thể.
Các yếu tố cần xem xét bao gồm:
- Loại và số lượng cáp: Đây là yếu tố quan trọng nhất. Cáp mạng UTP/STP, cáp quang, cáp đồng trục, cáp điện… mỗi loại có độ dày và yêu cầu quản lý khác nhau. Số lượng cáp sẽ quyết định cần sử dụng loại thanh quản lý có dung lượng bao nhiêu (ví dụ: số vòng, kích thước máng).
- Môi trường lắp đặt: Tủ rack trong trung tâm dữ liệu có mật độ cáp và yêu cầu làm mát khác với tủ cabinet trong văn phòng hoặc hệ thống điều khiển trong nhà máy. Môi trường ẩm ướt hoặc nhiều bụi cần vật liệu chống gỉ, chống ăn mòn.
- Kiểu lắp đặt: Bạn cần quản lý cáp đi ngang giữa các thiết bị trong rack (cần thanh ngang), hay cáp đi dọc giữa các khu vực hoặc giữa các rack (cần thanh dọc)?
- Ngân sách: Thanh quản lý cáp có nhiều mức giá khác nhau tùy thuộc vào vật liệu, thiết kế và thương hiệu. Cần cân nhắc giữa chi phí và lợi ích lâu dài.
- Khả năng tích hợp: Thanh quản lý cáp có tương thích với tủ rack, máng cáp điện hoặc các phụ kiện khác trong hệ thống hiện tại không?
Làm thế nào để chọn thanh quản lý cáp hiệu quả nhất?
Để chọn thanh quản lý cáp hiệu quả, bạn cần xác định rõ loại và số lượng cáp cần quản lý, môi trường lắp đặt, vị trí lắp đặt (ngang hay dọc), và ngân sách cho phép. Lựa chọn vật liệu phù hợp và đảm bảo khả năng tích hợp với hệ thống hiện có cũng rất quan trọng.
Theo Tiến sĩ Trần Văn A, một chuyên gia lâu năm trong lĩnh vực hạ tầng mạng tại Việt Nam, việc lựa chọn thanh quản lý cáp trong các trung tâm dữ liệu cần đặc biệt chú ý đến khả năng hỗ trợ cáp mật độ cao và không cản trở luồng khí làm mát. “Với sự gia tăng của các thiết bị và cáp quang, các thanh quản lý cáp có thiết kế ‘ngón tay’ hoặc dạng vòng rộng, cho phép dễ dàng bổ sung hoặc tháo bớt cáp mà không ảnh hưởng đến các sợi khác, là lựa chọn tối ưu,” ông chia sẻ. “Đồng thời, vật liệu cần đảm bảo độ bền và không phát sinh bụi, phù hợp với môi trường sạch trong data center.”
Ứng Dụng Thực Tế Tại Việt Nam: Từ Văn Phòng Đến Trung Tâm Dữ Liệu
Tại Việt Nam, tốc độ đô thị hóa và phát triển kinh tế đang thúc đẩy mạnh mẽ việc xây dựng các công trình hiện đại: cao ốc văn phòng, khu đô thị thông minh, nhà máy công nghệ cao, bệnh viện quốc tế, và đặc biệt là các trung tâm dữ liệu phục vụ nhu cầu chuyển đổi số. Tất cả đều đòi hỏi hạ tầng cáp mạng và điện chất lượng cao.
Trong các tòa nhà văn phòng, thanh quản lý cáp giúp giữ cho hệ thống dây mạng và điện tại các khu vực tủ IT, phòng máy chủ cục bộ luôn gọn gàng. Điều này không chỉ tăng tính thẩm mỹ mà còn giúp bộ phận IT dễ dàng xử lý các vấn đề liên quan đến kết nối.
Tại các khu công nghiệp và nhà máy, hệ thống cáp điều khiển và cáp điện thường rất phức tạp. Việc sử dụng thanh quản lý cáp trong các tủ điện, tủ điều khiển giúp kỹ sư dễ dàng kiểm tra, sửa chữa, và đảm bảo an toàn vận hành. Một hệ thống cáp gọn gàng cũng giảm thiểu rủi ro hư hỏng do môi trường hoặc va chạm.
Đỉnh cao của sự phức tạp là các trung tâm dữ liệu. Đây là nơi tập trung mật độ cáp dày đặc nhất. Hàng nghìn, thậm chí hàng chục nghìn sợi cáp được đi trong các tủ rack, kết nối giữa máy chủ, thiết bị lưu trữ, thiết bị mạng. Máng cáp điện hay thang cáp điện là xương sống cho hệ thống đi cáp chính, nhưng thanh quản lý cáp là “chi tiết vàng” giúp mọi thứ trong tủ rack hoạt động trơn tru. Việc đầu tư vào thanh quản lý cáp chất lượng cao là bắt buộc để đảm bảo hiệu suất làm mát, dễ dàng bảo trì, và quan trọng nhất là an toàn phòng cháy cho toàn bộ trung tâm dữ liệu.

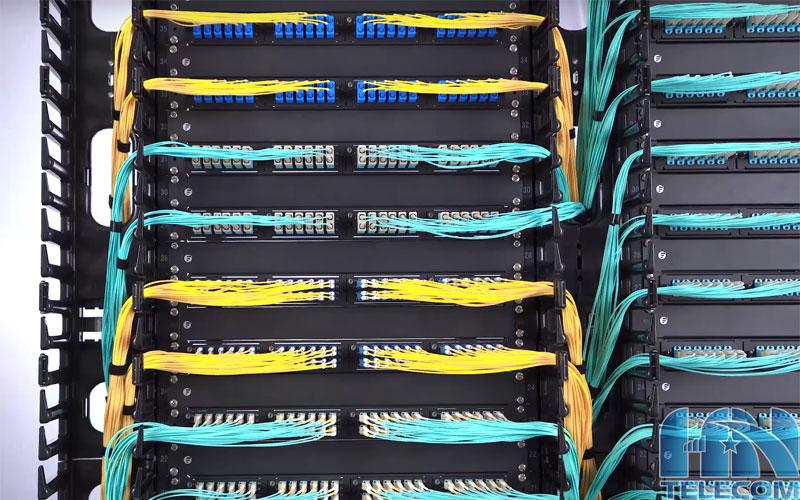

Các loại thanh quản lý cáp phổ biến được lắp đặt trong tủ rack hoặc hệ thống
Việc áp dụng các giải pháp quản lý cáp tiên tiến, bao gồm cả việc sử dụng các loại thanh quản lý cáp chuyên dụng, đang trở thành xu hướng tại Việt Nam. Các tiêu chuẩn quốc tế về hạ tầng mạng và trung tâm dữ liệu (ví dụ: TIA-942) đều nhấn mạnh tầm quan trọng của việc quản lý cáp bài bản không chỉ vì hiệu suất mà còn vì an toàn.
Việc hiểu rõ trunking là gì và ứng dụng nó cùng với thanh quản lý cáp cũng giúp tạo nên một hệ thống đi dây chuyên nghiệp, vừa đảm bảo an toàn, vừa thẩm mỹ.
Sai Lầm Phổ Biến Khi Sử Dụng Thanh Quản Lý Cáp Và Cách Khắc Phục
Mặc dù quan trọng, nhưng không phải lúc nào thanh quản lý cáp cũng được sử dụng đúng cách. Một số sai lầm phổ biến có thể làm giảm hiệu quả hoặc thậm chí gây hại:
- Đánh giá thấp khối lượng cáp: Dẫn đến việc chọn thanh quản lý cáp quá nhỏ, không đủ chỗ cho tất cả các dây, cuối cùng lại gây bó chặt, khó khăn.
- Sử dụng sai loại: Dùng thanh quản lý ngang cho vị trí cần thanh dọc, hoặc dùng loại không phù hợp với kiểu cáp (ví dụ: cố gắng nhét cáp quang vào thanh có bán kính cong quá nhỏ).
- Bó cáp quá chặt: Mặc dù mục đích là cố định, nhưng bó quá chặt, đặc biệt bằng dây rút nhựa (zip ties) không có kiểm soát lực căng, có thể làm biến dạng cáp, giảm hiệu suất hoặc làm đứt sợi quang. Nên sử dụng dây buộc Velcro hoặc loại dây rút có khả năng tự ngắt lực căng.
- Bỏ qua nhu cầu mở rộng trong tương lai: Lắp đặt hệ thống quản lý cáp “vừa đủ” cho hiện tại mà không tính đến việc bổ sung thiết bị, cáp trong tương lai. Điều này sẽ khiến việc nâng cấp sau này trở nên phức tạp và tốn kém.
- Không tích hợp với hệ thống tổng thể: Chỉ coi thanh quản lý cáp là phụ kiện riêng lẻ mà không xem xét nó trong mối liên hệ với tủ rack, máng cáp, thang cáp, và vị trí của các thiết bị.
Theo Kỹ sư Nguyễn Thị Bích Hường, một chuyên gia tư vấn giải pháp hạ tầng điện nhẹ, “Việc lập kế hoạch đi dây và quản lý cáp ngay từ giai đoạn thiết kế là cực kỳ quan trọng. Đừng đợi đến khi lắp đặt xong xuôi mới nghĩ đến việc làm gọn dây. Hãy dự trù số lượng cáp, kiểu cáp, và lựa chọn hệ thống quản lý cáp bao gồm cả thanh quản lý cáp phù hợp ngay từ đầu.” Bà cũng nhấn mạnh tầm quan trọng của việc đào tạo kỹ thuật viên về kỹ năng đi dây và sử dụng các phụ kiện quản lý cáp đúng cách.
Để khắc phục các sai lầm này, cần:
- Lập kế hoạch chi tiết: Ước tính số lượng và loại cáp cần thiết, dự trù không gian cho việc mở rộng.
- Lựa chọn sản phẩm chất lượng: Mua thanh quản lý cáp từ các nhà cung cấp uy tín, đảm bảo vật liệu bền, thiết kế phù hợp tiêu chuẩn.
- Sử dụng đúng công cụ: Sử dụng dây buộc Velcro hoặc dây rút có kiểm soát lực căng thay vì dây rút nhựa thông thường khi bó cáp.
- Tuân thủ quy trình lắp đặt chuẩn: Đảm bảo cáp được đi theo đúng bán kính cong tối thiểu, không bị kéo căng, và được cố định chắc chắn nhưng không quá chặt.
Việc lắp đặt và cố định các thành phần của hệ thống hạ tầng thường cần đến các loại phụ kiện như bulong, ốc vít, và đai ốc là gì và dùng chúng đúng cách cũng góp phần đảm bảo độ bền vững và an toàn cho toàn bộ cấu trúc, gián tiếp hỗ trợ cho việc quản lý cáp hiệu quả.
Tầm Quan Trọng Của Thanh Quản Lý Cáp Trong Hệ Thống An Toàn Cháy
Trong bối cảnh các quy định về phòng cháy chữa cháy ngày càng được siết chặt, vai trò của việc quản lý cáp trong việc giảm thiểu nguy cơ hỏa hoạn là không thể phủ nhận.
Cáp điện và cáp mạng khi đi chung với nhau, đặc biệt là khi bó chặt, có thể gây ra nhiệt. Nếu cáp bị hư hỏng lớp vỏ cách điện, nguy cơ chập điện, phát tia lửa là rất cao. Mớ dây cáp lộn xộn, bám bụi bẩn chính là nguồn vật liệu dễ cháy lý tưởng, cho phép ngọn lửa lan nhanh chóng.
Việc sử dụng thanh quản lý cáp giúp:
- Giảm mật độ vật liệu dễ cháy: Khi cáp được phân loại, sắp xếp gọn gàng thay vì vứt chồng chéo lên nhau.
- Cải thiện luồng không khí: Giúp tản nhiệt tốt hơn, giảm nguy cơ cáp quá nhiệt.
- Dễ dàng kiểm tra: Kỹ thuật viên có thể dễ dàng kiểm tra tình trạng cáp, phát hiện sớm các dấu hiệu hư hỏng (nứt vỏ, quá nhiệt…) để khắc phục kịp thời.
- Kiểm soát sự lan truyền của lửa: Trong trường hợp không may xảy ra cháy, hệ thống cáp được quản lý bài bản giúp ngăn chặn đám cháy lan dọc theo bó cáp, tạo điều kiện thuận lợi hơn cho lực lượng phòng cháy chữa cháy tiếp cận và xử lý.
Đối với một đơn vị chuyên về cửa chống cháy như CLC, việc nhấn mạnh tầm quan trọng của thanh quản lý cáp trong hệ thống an toàn cháy là hoàn toàn hợp lý. Cửa chống cháy giúp ngăn lửa lan qua các khu vực, còn quản lý cáp bài bản góp phần giảm thiểu nguồn gây cháy và con đường lan truyền của lửa bên trong các bức tường hoặc trong các khu vực kỹ thuật. Cả hai đều là những mắt xích quan trọng trong chuỗi giải pháp bảo vệ tài sản và tính mạng con người.
Dự Báo Tương Lai: Thanh Quản Lý Cáp Sẽ Thay Đổi Ra Sao?
Nhu cầu về băng thông và sức mạnh xử lý dữ liệu sẽ tiếp tục tăng, kéo theo sự gia tăng về số lượng và mật độ cáp, đặc biệt trong các trung tâm dữ liệu thế hệ mới. Các xu hướng trong tương lai có thể bao gồm:
- Thiết kế mật độ cao hơn: Thanh quản lý cáp sẽ cần hỗ trợ nhiều cáp hơn trong cùng một không gian, có thể với các vật liệu mỏng nhẹ nhưng bền chắc.
- Tích hợp thông minh: Có thể xuất hiện các giải pháp quản lý cáp tích hợp cảm biến nhiệt độ, độ ẩm, hoặc thậm chí là cảm biến vị trí cáp để hỗ trợ quản lý tự động.
- Vật liệu thân thiện môi trường: Xu hướng sử dụng vật liệu tái chế hoặc có khả năng tái chế sẽ ngày càng phổ biến.
- Giải pháp cho cáp lai (Hybrid Cables): Sự xuất hiện của các loại cáp kết hợp (ví dụ: cáp quang kèm cáp điện cho PoE – Power over Ethernet công suất cao) sẽ đòi hỏi các giải pháp quản lý cáp mới phù hợp.
Dù công nghệ có phát triển đến đâu, nhu cầu cơ bản về việc tổ chức, bảo vệ và dễ dàng truy cập vào hệ thống cáp vẫn luôn tồn tại. Vì vậy, thanh quản lý cáp sẽ tiếp tục đóng vai trò quan trọng, không chỉ là một phụ kiện mà là một thành phần chiến lược trong việc xây dựng và duy trì hạ tầng mạng, điện đáng tin cậy, hiệu quả và an toàn trong tương lai.
Kết lại, đừng bao giờ xem nhẹ vai trò của thanh quản lý cáp. Đó là một khoản đầu tư nhỏ mang lại lợi ích lớn về an toàn, hiệu suất và khả năng quản lý lâu dài cho mọi công trình. Từ việc giảm thiểu nguy cơ cháy nổ, tối ưu hóa hiệu suất mạng, cho đến tiết kiệm thời gian và chi phí bảo trì, thanh quản lý cáp thực sự là “người hùng thầm lặng” đứng sau sự vận hành trơn tru của hệ thống hạ tầng hiện đại.
