Trong bất kỳ công trình xây dựng nào, từ nhà ở, văn phòng cho đến các khu công nghiệp đồ sộ, hệ thống điện đóng vai trò vô cùng quan trọng, giống như mạch máu của cả tòa nhà. Để đảm bảo những “mạch máu” này hoạt động hiệu quả, an toàn và gọn gàng, một giải pháp không thể thiếu chính là Thang Cáp điện. Không ngoa khi nói rằng, thang cáp điện chính là “xương sống” giúp nâng đỡ và tổ chức hàng ngàn, thậm chí hàng triệu mét dây cáp một cách khoa học. Nhưng cụ thể thang cáp điện là gì? Vì sao nó lại thiết yếu đến vậy và làm thế nào để lựa chọn, sử dụng chúng hiệu quả nhất? Hãy cùng tìm hiểu sâu hơn về thiết bị tưởng chừng đơn giản nhưng lại cực kỳ quan trọng này. Khi nói đến việc quản lý hệ thống dây điện quy mô lớn, khái niệm về thang máng cáp điện thường xuất hiện như một giải pháp tổng thể.
Thang Cáp Điện Là Gì Và Vì Sao Quan Trọng Đến Thế?
Bạn đã bao giờ bước vào một nhà máy, một trung tâm thương mại lớn hay một tòa nhà văn phòng và thấy hàng loạt đường dây điện, dây mạng được sắp xếp gọn gàng, chạy dọc theo trần nhà hoặc tường chưa? Rất có thể, chúng đang nằm trên những cấu trúc giống như chiếc thang ngang, được gọi là thang cáp điện.
Thang Cáp Điện Là Gì?
Thang cáp điện (hay còn gọi là Cable Ladder) là một hệ thống đỡ, nâng và quản lý dây cáp điện, dây tín hiệu hoặc ống dẫn khí/nước có quy mô lớn trong các công trình. Nó có cấu trúc dạng “thang” với hai thanh biên dọc và các thanh ngang (bậc thang) nối lại với nhau. Các dây cáp sẽ được đặt lên trên hoặc buộc vào các thanh ngang này. Cấu trúc mở này giúp việc lắp đặt, bảo trì và thêm bớt dây cáp trở nên dễ dàng hơn rất nhiều.
Vai Trò Của Thang Cáp Điện Trong Hệ Thống Điện
Không chỉ đơn thuần là vật đỡ, thang cáp điện đóng nhiều vai trò cốt lõi:
- Hỗ trợ và Nâng đỡ: Chức năng cơ bản nhất là chịu tải trọng của toàn bộ hệ thống dây cáp, ngăn chúng bị võng, đứt gãy hoặc hư hỏng do trọng lượng bản thân.
- Tổ chức và Sắp xếp: Giúp phân loại và sắp xếp các loại cáp khác nhau (điện lực, tín hiệu, viễn thông…) một cách khoa học, dễ quản lý. Điều này đặc biệt quan trọng trong các hệ thống phức tạp.
- Bảo vệ Cáp: Cấu trúc kim loại chắc chắn giúp bảo vệ cáp khỏi các tác động vật lý từ bên ngoài như va đập, gặm nhấm…
- Thông gió và Tản nhiệt: Với cấu trúc mở, thang cáp điện cho phép không khí lưu thông tự do xung quanh cáp, giúp tản nhiệt hiệu quả. Điều này rất quan trọng đối với cáp điện lực, nơi nhiệt độ có thể tăng cao do dòng chảy của dòng điện. Nhiệt độ quá cao có thể làm giảm tuổi thọ cáp và gây nguy cơ cháy nổ.
- Dễ dàng Lắp đặt, Bảo trì và Nâng cấp: Cấu trúc mở giúp kỹ thuật viên dễ dàng tiếp cận cáp khi cần kiểm tra, sửa chữa, thay thế hoặc bổ sung cáp mới mà không cần phải dỡ bỏ toàn bộ hệ thống.
- Tiết kiệm Chi phí và Thời gian: So với việc đi ống luồn dây phức tạp hoặc chôn ngầm, việc sử dụng thang cáp giúp tiết kiệm đáng kể vật liệu, thời gian lắp đặt và chi phí nhân công cho các công trình quy mô lớn.
Ông Nguyễn Văn Bình, Kỹ sư trưởng của một dự án nhà máy ở Bình Dương, chia sẻ: “Trong các dự án công nghiệp lớn, khối lượng cáp là khổng lồ. Nếu không có thang cáp điện, việc quản lý chúng sẽ là một cơn ác mộng. Nó không chỉ giúp công trình trông gọn gàng, chuyên nghiệp hơn mà còn đảm bảo an toàn vận hành tuyệt đối.”
Các Loại Thang Cáp Điện Phổ Biến Hiện Nay
Thang cáp điện được sản xuất từ nhiều loại vật liệu và lớp hoàn thiện khác nhau để phù hợp với môi trường và yêu cầu sử dụng đa dạng. Việc lựa chọn đúng loại thang cáp phù hợp là yếu tố then chốt để đảm bảo độ bền và an toàn cho hệ thống điện.
Phân Loại Theo Vật Liệu và Lớp Hoàn Thiện
- Thép Mạ Kẽm Nhúng Nóng: Đây là loại phổ biến nhất trong các môi trường công nghiệp, ngoài trời hoặc những nơi có độ ẩm cao, ăn mòn. Lớp kẽm dày được phủ lên toàn bộ bề mặt thép thông qua quá trình nhúng nóng, tạo ra khả năng chống gỉ sét và ăn mòn vượt trội. Loại này có độ bền cao, chịu được tải trọng lớn và tuổi thọ lâu dài.
- Thép Sơn Tĩnh Điện: Thường được sử dụng trong nhà, môi trường khô ráo, yêu cầu tính thẩm mỹ cao. Lớp sơn tĩnh điện không chỉ tạo màu sắc đa dạng, đẹp mắt mà còn có khả năng chống trầy xước và chống ăn mòn ở mức độ nhất định trong điều kiện thông thường. Mặc dù [sơn tĩnh điện] mang lại nhiều ưu điểm về thẩm mỹ và độ bền, nhưng chúng ta cũng cần cân nhắc [nhược điểm sơn tĩnh điện] trong một số điều kiện môi trường nhất định, ví dụ như môi trường hóa chất hoặc độ ẩm quá cao.
- Thép Mạ Kẽm Điện Phân (Mạ Kẽm Lạnh): Lớp mạ kẽm mỏng hơn so với mạ nhúng nóng, chủ yếu dùng trong nhà và môi trường ít ăn mòn. Chi phí thấp hơn mạ nhúng nóng nhưng khả năng bảo vệ cũng kém hơn.
- Nhôm: Nhẹ, chống ăn mòn tốt, thường dùng ở những nơi cần giảm tải trọng hoặc trong môi trường hóa chất nhẹ. Tuy nhiên, nhôm có giá thành cao hơn thép và khả năng chịu tải trọng cũng kém hơn.
- Inox (Thép không gỉ): Độ bền và khả năng chống ăn mòn vượt trội, phù hợp với môi trường cực kỳ khắc nghiệt như nhà máy hóa chất, chế biến thực phẩm, hàng hải. Giá thành rất cao là yếu tố hạn chế sự phổ biến của loại này.

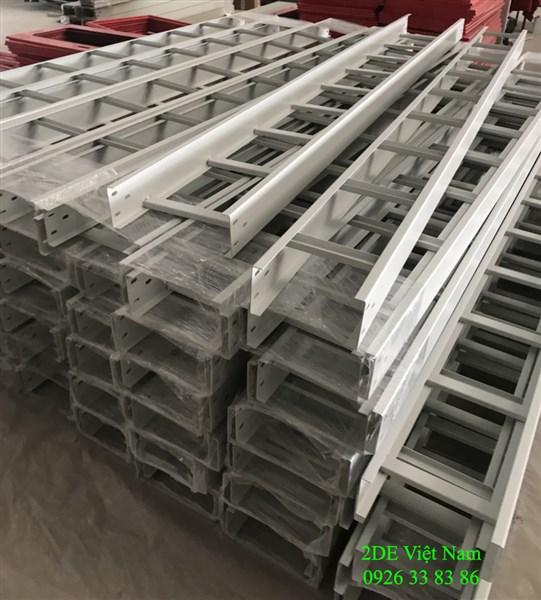

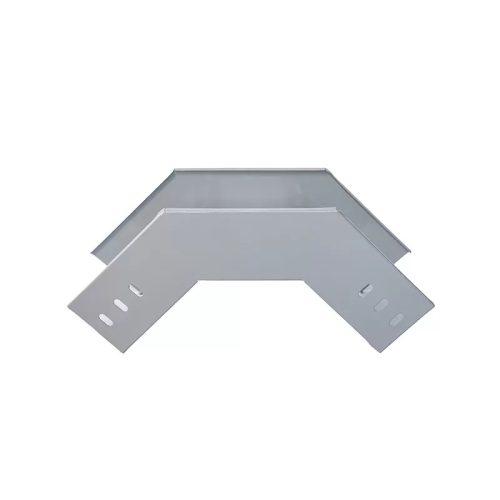

Các loại thang cáp điện phổ biến trong lắp đặt hệ thống điện
Phân Loại Theo Cấu Tạo
Mặc dù cấu trúc cơ bản là thanh biên và thanh ngang, thang cáp điện vẫn có một số biến thể:
- Thang Cáp Dạng Bậc (Ladder Type): Đây là loại phổ biến nhất với các thanh ngang cách đều nhau. Cấu trúc này mang lại độ thông thoáng tối đa, khả năng tản nhiệt tốt và dễ dàng thao tác với cáp.
- Thang Cáp Dạng Đục Lỗ (Perforated Type): Giống như máng cáp nhưng có đáy đục nhiều lỗ nhỏ hoặc rãnh. Cấu trúc này giúp đỡ các loại cáp nhỏ tốt hơn thang dạng bậc, đồng thời vẫn giữ được khả năng thông gió và có các lỗ để buộc cáp cố định.
- Thang Cáp Dạng Khay Đặc (Solid Bottom Type): Ít phổ biến hơn thang cáp truyền thống, cấu trúc này giống như một cái máng kín. Nó bảo vệ cáp tốt nhất khỏi bụi bẩn và vật lý, nhưng khả năng tản nhiệt kém hơn nhiều. Thực chất, loại này gần với máng cáp hơn là thang cáp.
Lắp Đặt Thang Cáp Điện: Những Điều Cần Lưu Ý Quan Trọng
Quá trình lắp đặt thang cáp điện đòi hỏi sự chính xác, tuân thủ các tiêu chuẩn kỹ thuật và đặc biệt là chú trọng đến an toàn lao động.
Quy Trình Lắp Đặt Cơ Bản
- Khảo sát và Thiết kế: Xác định tuyến đi của hệ thống cáp, vị trí lắp đặt thang cáp (trên cao, dưới sàn, dọc tường…), tính toán tải trọng cáp để chọn loại thang cáp và phụ kiện phù hợp.
- Chuẩn bị Vật tư và Công cụ: Tập kết thang cáp, các phụ kiện (cút góc, nối thẳng, Tê, giá đỡ, ty ren, kẹp giữ, bu lông…), thiết bị nâng hạ, dụng cụ cắt, khoan, máy hàn (nếu cần), và đầy đủ đồ bảo hộ lao động.
- Định vị và Lắp đặt Giá Đỡ: Xác định chính xác các vị trí lắp đặt giá đỡ, khoan lỗ, gắn ty ren hoặc hàn các khung đỡ vào kết cấu công trình (dầm, cột, tường…). Khoảng cách giữa các giá đỡ cần được tính toán kỹ lưỡng dựa trên tải trọng và loại thang cáp để tránh bị võng.
- Lắp đặt Thang Cáp: Nâng từng đoạn thang cáp lên vị trí, kết nối các đoạn lại với nhau bằng nối thẳng và bu lông. Lắp đặt các phụ kiện chuyển hướng như cút góc, Tê, giảm. Đảm bảo các mối nối chắc chắn và liền mạch.
- Nối Đất (Tiếp Địa): Đây là bước cực kỳ quan trọng và bắt buộc. Toàn bộ hệ thống thang cáp điện phải được nối đất an toàn theo đúng tiêu chuẩn để phòng tránh nguy cơ giật điện do rò rỉ hoặc sự cố.
- Đi Dây Cáp: Sau khi hệ thống thang cáp hoàn chỉnh và nối đất, tiến hành đặt hoặc luồn dây cáp lên thang. Sắp xếp cáp gọn gàng, phân loại rõ ràng và sử dụng kẹp hoặc dây buộc cáp chuyên dụng để cố định cáp vào các thanh ngang, đảm bảo cáp không bị xê dịch hay rơi ra ngoài.
- Kiểm tra và Hoàn thiện: Kiểm tra lại toàn bộ hệ thống về độ chắc chắn của các mối nối, giá đỡ, đường đi cáp, và đặc biệt là hệ thống nối đất. Dọn dẹp công trường.
Công nhân lắp đặt thang cáp điện trên cao trong công trình xây dựng
Những Lưu Ý An Toàn và Kỹ Thuật
- Tính toán Tải trọng: Không được vượt quá tải trọng cho phép của thang cáp và hệ thống giá đỡ. Nếu vượt quá, thang cáp có thể bị biến dạng, gãy đổ, gây nguy hiểm nghiêm trọng.
- Khoảng cách Giá đỡ: Tuân thủ đúng khoảng cách giữa các điểm đỡ theo thiết kế và khuyến cáo của nhà sản xuất để đảm bảo thang cáp không bị võng.
- Nối Đất: Tuyệt đối không được bỏ qua hoặc làm sơ sài công đoạn nối đất. Đây là lớp bảo vệ an toàn điện quan trọng nhất.
- Phụ kiện Phù hợp: Sử dụng đúng loại phụ kiện cho từng chức năng (nối thẳng, cút góc, giảm, Tê…) và đảm bảo chúng tương thích với loại thang cáp đang sử dụng.
- An toàn Lao động: Khi làm việc trên cao, phải sử dụng thang, giàn giáo chắc chắn, đeo đai an toàn và các thiết bị bảo hộ cá nhân khác. Khu vực thi công cần được rào chắn và cảnh báo.
- Kiểm tra Chất lượng Mối hàn/Bu lông: Đảm bảo các mối hàn chắc chắn, bu lông được siết chặt đúng lực.
Tiêu Chuẩn và Quy Định Về Thang Cáp Điện Bạn Nên Biết
Để đảm bảo an toàn và chất lượng cho các công trình, thang cáp điện cần tuân thủ các tiêu chuẩn kỹ thuật quốc gia và quốc tế.
Các Tiêu Chuẩn Phổ Biến
- IEC 61537: Đây là tiêu chuẩn quốc tế quan trọng nhất quy định về “Hệ thống quản lý cáp – Hệ thống thang cáp và máng cáp”. Tiêu chuẩn này đưa ra các yêu cầu về vật liệu, kích thước, thử nghiệm tải trọng, thử nghiệm điện và các yêu cầu an toàn khác.
- Các Tiêu chuẩn Việt Nam (TCVN): Mặc dù chưa có một TCVN riêng biệt cho thang cáp điện như IEC 61537, việc thiết kế và lắp đặt vẫn cần tuân thủ các TCVN liên quan đến hệ thống điện trong công trình xây dựng, an toàn điện, nối đất, và các tiêu chuẩn về vật liệu kim loại.
- Các Tiêu chuẩn của Chủ đầu tư/Dự án: Nhiều dự án lớn, đặc biệt là dự án FDI, thường yêu cầu tuân thủ các tiêu chuẩn quốc tế hoặc tiêu chuẩn riêng rất chặt chẽ để đảm bảo chất lượng và tính đồng bộ với các công trình khác trên thế giới.
Việc lựa chọn sản phẩm thang cáp điện được sản xuất và thử nghiệm theo các tiêu chuẩn quốc tế uy tín như IEC 61537 là cách tốt nhất để đảm bảo chất lượng và sự an toàn cho hệ thống điện.
Bà Lê Thị Thu, Giám đốc Kỹ thuật của một đơn vị thi công cơ điện, nhấn mạnh: “Chúng tôi luôn ưu tiên sử dụng thang cáp có đầy đủ chứng nhận xuất xứ và chứng chỉ thử nghiệm theo IEC. Điều này không chỉ đảm bảo tính năng kỹ thuật mà còn giúp quá trình nghiệm thu công trình với chủ đầu tư và cơ quan chức năng được thuận lợi.”
Lựa Chọn Thang Cáp Điện Phù Hợp Với Công Trình Của Bạn
Việc chọn đúng loại thang cáp điện không chỉ ảnh hưởng đến chi phí đầu tư ban đầu mà còn tác động trực tiếp đến độ bền, an toàn và hiệu quả vận hành của hệ thống điện trong suốt vòng đời công trình. Vậy cần dựa vào những yếu tố nào để đưa ra quyết định?
Các Yếu Tố Cần Cân Nhắc
- Môi trường Lắp đặt: Đây là yếu tố quan trọng nhất.
- Trong nhà, môi trường khô ráo, ít ăn mòn: Có thể dùng thang cáp thép sơn tĩnh điện hoặc mạ kẽm điện phân để tiết kiệm chi phí và tăng tính thẩm mỹ.
- Ngoài trời, môi trường độ ẩm cao, gần biển, khu công nghiệp: Bắt buộc phải dùng thang cáp thép mạ kẽm nhúng nóng hoặc Inox (nếu môi trường cực kỳ ăn mòn hóa chất).
- Môi trường hóa chất: Cần xem xét mức độ ăn mòn để chọn giữa mạ kẽm nhúng nóng (cho mức độ nhẹ) hoặc Inox (cho mức độ nặng). Nhôm cũng có thể là lựa chọn ở một số trường hợp.
- Tải trọng Dây cáp: Cần tính toán tổng trọng lượng của tất cả các loại cáp sẽ đi trên thang để chọn loại thang cáp có độ dày vật liệu, chiều cao thanh biên và khoảng cách thanh ngang phù hợp. Nhà sản xuất thường cung cấp biểu đồ tải trọng cho từng loại thang.
- Kích thước Cáp và Số lượng Cáp: Chiều rộng của thang cáp phải đủ lớn để chứa tất cả cáp mà vẫn đảm bảo khoảng trống cho việc thêm bớt hoặc thông gió. Chiều cao thanh biên cũng cần đủ để giữ cáp không bị tràn ra ngoài.
- Yêu cầu Kỹ thuật và Tiêu chuẩn Dự án: Tuân thủ các tiêu chuẩn bắt buộc (như IEC 61537) hoặc các yêu cầu riêng của chủ đầu tư.
- Ngân sách: Chi phí là yếu tố thực tế, nhưng không nên vì tiết kiệm chi phí ban đầu mà đánh đổi sự an toàn và tuổi thọ của hệ thống. Thang cáp mạ kẽm nhúng nóng có chi phí cao hơn sơn tĩnh điện, Inox có chi phí cao nhất.
So Sánh Thang Cáp Điện Với Máng Cáp Và Trunking
Trong lĩnh vực quản lý cáp điện, ngoài thang cáp điện, người ta còn sử dụng máng cáp điện và trunking. Mặc dù có cùng mục đích là đỡ và bảo vệ cáp, nhưng cấu tạo và ứng dụng của chúng lại khác nhau.
- Thang Cáp Điện (Cable Ladder): Như đã nói, cấu trúc dạng bậc thang, ưu tiên thông gió, tản nhiệt, chịu tải trọng lớn, dễ lắp đặt và bảo trì cho số lượng cáp lớn. Thích hợp cho các tuyến cáp trục chính trong nhà máy, tòa nhà cao tầng.
- Máng Cáp Điện (Cable Tray): Cấu trúc dạng khay kín hoặc đục lỗ, có đáy liên tục. Khác với thang cáp, [máng cáp điện] lại có cấu trúc kín hoặc bán kín, giúp bảo vệ cáp tốt hơn khỏi bụi bẩn và tác động vật lý từ phía dưới. Máng cáp đục lỗ vẫn có khả năng thông gió nhưng kém hơn thang cáp. Thích hợp cho việc đi cáp nhánh, cáp tín hiệu, hoặc ở những nơi cần bảo vệ cáp khỏi bụi. Trong một số ứng dụng đặc thù, thậm chí còn sử dụng các loại như [máng cáp nhựa 200×100] thường dùng trong văn phòng hay nhà ở cho các hệ thống nhỏ hơn.
- Trunking (Ống Trunking hoặc Máng Trunking): Là hệ thống ống hoặc máng hình hộp hoàn toàn kín, thường làm bằng kim loại hoặc nhựa. Để hiểu rõ hơn về sự khác biệt, chúng ta cần biết [trunking là gì]. Trunking bảo vệ cáp tối đa khỏi môi trường bên ngoài (bụi, nước, hóa chất) và va chạm vật lý. Tuy nhiên, khả năng tản nhiệt rất kém và việc thêm bớt cáp phức tạp hơn. Trunking thường dùng cho các hệ thống cáp nhỏ, cáp chiếu sáng, hoặc đi âm tường/âm sàn.
Việc lựa chọn giữa thang cáp, máng cáp và trunking phụ thuộc vào loại cáp, số lượng cáp, môi trường lắp đặt, yêu cầu bảo vệ và ngân sách của dự án.
Bảo Trì Thang Cáp Điện Đúng Cách Để Đảm Bảo An Toàn
Sau khi lắp đặt, công việc bảo trì định kỳ là cực kỳ quan trọng để đảm bảo hệ thống thang cáp điện luôn hoạt động an toàn và hiệu quả.
Các Bước Bảo Trì Cơ Bản
- Kiểm tra Định kỳ: Lên lịch kiểm tra thường xuyên (ví dụ: 6 tháng/lần hoặc 1 năm/lần tùy môi trường). Quan sát bằng mắt thường và dùng thiết bị kiểm tra nếu cần.
- Kiểm tra Độ Chắc Chắn: Kiểm tra các mối nối, bu lông, đai ốc xem có bị lỏng không. Kiểm tra các giá đỡ, ty ren xem có bị biến dạng hay gỉ sét không.
- Kiểm tra Lớp Hoàn Thiện: Đối với thang cáp mạ kẽm hoặc sơn tĩnh điện, kiểm tra xem có bị trầy xước, bong tróc hay gỉ sét ở các điểm đó không. Nếu có, cần xử lý dặm vá kịp thời để ngăn ngừa ăn mòn lan rộng.
- Kiểm tra Cáp trên Thang: Xem xét tình trạng của cáp trên thang. Đảm bảo cáp vẫn được cố định chắc chắn, không bị xê dịch, không bị đè nén quá mức. Loại bỏ các vật lạ rơi vãi trên thang cáp.
- Kiểm tra Hệ thống Nối Đất: Sử dụng thiết bị chuyên dụng để đo điện trở nối đất của hệ thống thang cáp, đảm bảo giá trị nằm trong giới hạn cho phép. Kiểm tra các điểm tiếp xúc nối đất xem có bị gỉ sét hay lỏng lẻo không.
- Vệ sinh: Loại bỏ bụi bẩn, mạng nhện hoặc các vật liệu tích tụ trên thang cáp, đặc biệt là ở những nơi khuất. Điều này giúp cải thiện khả năng tản nhiệt và giảm nguy cơ cháy do chập điện tích tụ bụi.
Đừng xem nhẹ công tác bảo trì thang cáp điện. Một hệ thống thang cáp được bảo trì tốt sẽ góp phần đảm bảo an toàn cháy nổ cho toàn bộ công trình và kéo dài tuổi thọ của cả hệ thống điện lẫn chính bản thân thang cáp.
Kết Luận
Từ vai trò “xương sống” nâng đỡ hàng ngàn mét cáp đến việc đảm bảo an toàn và hiệu quả vận hành, thang cáp điện rõ ràng là một thành phần không thể thiếu trong bất kỳ hệ thống điện quy mô lớn nào. Việc hiểu rõ về cấu tạo, các loại phổ biến, quy trình lắp đặt đúng kỹ thuật và đặc biệt là tầm quan trọng của việc lựa chọn sản phẩm chất lượng, phù hợp với môi trường sẽ giúp chúng ta xây dựng được những công trình bền vững và an toàn. Đừng ngần ngại đầu tư đúng mức cho hạng mục thang cáp điện, bởi sự an toàn của cả hệ thống điện phụ thuộc rất nhiều vào nền tảng vững chắc này.
