Trong mê cung phức tạp của các công trình xây dựng, từ những tòa nhà chọc trời lấp lánh ánh đèn đến các nhà máy công nghiệp đồ sộ hay trung tâm dữ liệu hiện đại, có một hệ thống đóng vai trò vô cùng quan trọng nhưng ít khi được chú ý: hệ thống dẫn cáp điện. Và trái tim của hệ thống này chính là Máng Cáp điện. Không chỉ đơn thuần là những “con đường” dẫn dây, máng cáp điện là giải pháp kỹ thuật thiết yếu đảm bảo an toàn, hiệu quả và tính thẩm mỹ cho hệ thống điện, góp phần vào sự vận hành trơn tru của mọi hoạt động.
Chúng ta thường chỉ nhìn thấy lớp vỏ ngoài của công trình mà ít khi hình dung được sự chằng chịt của hệ thống dây điện, cáp mạng nằm bên trong. Quản lý hàng ngàn mét dây cáp này sao cho gọn gàng, an toàn trước các nguy cơ như chập cháy, đứt gãy hay tác động từ môi trường là một bài toán lớn. Đó là lúc vai trò của máng cáp điện trở nên nổi bật. Nó không chỉ giúp tổ chức dây cáp khoa học, dễ dàng quản lý, bảo trì, mà còn là lá chắn bảo vệ quan trọng. Hãy cùng tìm hiểu sâu hơn về cấu tạo, chức năng và tầm quan trọng không thể thiếu của bộ phận này trong thế giới xây dựng ngày nay.
Máng Cáp Điện Là Gì Và Tại Sao Lại Quan Trọng Đến Vậy?
Về cơ bản, máng cáp điện là hệ thống các khay, thang hoặc ống dẫn được sử dụng để đỡ và sắp xếp các loại dây cáp điện, cáp mạng, cáp điều khiển trong các công trình. Chức năng chính của chúng là tạo ra một “đường đi” có cấu trúc, giúp bảo vệ dây cáp khỏi hư hại vật lý, hóa học và môi trường, đồng thời tạo điều kiện thuận lợi cho việc lắp đặt, bảo trì, nâng cấp hay sửa chữa hệ thống điện sau này.
Sự quan trọng của máng cáp điện không chỉ nằm ở việc “giữ dây cáp”. Nó còn liên quan trực tiếp đến an toàn phòng chống cháy nổ (đặc biệt khi kết hợp với các giải pháp chống cháy lan), giảm thiểu rủi ro chập điện do dây cáp bị quá tải, va chạm hay ẩm ướt. Bên cạnh đó, việc đi dây gọn gàng bằng máng cáp còn tăng tính thẩm mỹ, chuyên nghiệp cho công trình và tối ưu hóa không gian lắp đặt.
Các Loại Máng Cáp Điện Phổ Biến Hiện Nay Là Gì?
Trên thị trường hiện nay có rất nhiều loại máng cáp điện khác nhau, được phân loại dựa trên vật liệu, cấu tạo và mục đích sử dụng. Việc lựa chọn đúng loại máng cáp phù hợp với từng công trình là yếu tố then chốt quyết định hiệu quả và độ bền của hệ thống.
-
Theo Vật liệu:
- Máng cáp thép: Phổ biến nhất, có độ bền cơ học cao, chịu lực tốt. Thường được mạ kẽo nhúng nóng hoặc máng cáp sơn tĩnh điện để tăng khả năng chống gỉ sét và ăn mòn.
- Máng cáp inox: Có khả năng chống ăn mòn cực cao, thích hợp cho môi trường khắc nghiệt như nhà máy hóa chất, khu vực ven biển. Giá thành thường cao hơn thép.
- Máng cáp nhôm: Nhẹ, dễ thi công, có khả năng chống ăn mòn tốt. Thường dùng trong các ứng dụng cần giảm tải trọng.
- Máng cáp nhựa: Thường dùng cho hệ thống dây cáp nhỏ, môi trường ít chịu lực tác động hoặc cần cách điện. Ví dụ, máng cáp nhựa 200×100 có thể dùng trong văn phòng, nhà ở hoặc các khu vực cần sự linh hoạt.
-
Theo Cấu tạo:
- Máng cáp liền khối (Solid bottom cable tray): Có đáy kín, thích hợp để bảo vệ cáp khỏi bụi bẩn và các tác động từ bên dưới. Tuy nhiên, khả năng thông gió kém hơn.
- Máng cáp dạng thang (Ladder type cable tray): Gồm hai thanh biên và các thanh ngang như bậc thang. Cung cấp khả năng thông gió và thoát nhiệt rất tốt, dễ dàng buộc cáp cố định và lắp đặt cáp vào/ra. Thường dùng cho cáp tải trọng lớn. Đây là một phần quan trọng trong hệ thống thang máng cáp điện.
- Máng cáp dạng lưới (Wire mesh cable tray): Làm từ lưới thép hàn. Rất linh hoạt, dễ cắt uốn tại công trình, thích hợp cho việc đi dây cáp mạng, cáp điều khiển hoặc trong các không gian lắp đặt phức tạp.
Ông Nguyễn Văn Đức, Kỹ sư trưởng một công ty xây dựng tại TP.HCM, chia sẻ:
“Việc lựa chọn loại máng cáp điện phù hợp là bước đầu tiên nhưng rất quan trọng. Môi trường lắp đặt quyết định vật liệu, còn tải trọng và loại cáp quyết định cấu tạo. Một hệ thống được thiết kế và thi công đúng chuẩn ngay từ đầu sẽ giúp tiết kiệm chi phí bảo trì về lâu dài và đảm bảo an toàn tuyệt đối.”
Tầm Quan Trọng Của Máng Cáp Điện Trong An Toàn Cháy Nổ
Đối với website Cửa Chống Cháy CLC, việc nhấn mạnh vai trò của máng cáp điện trong an toàn phòng cháy chữa cháy là đặc biệt quan trọng. Dây cáp điện là một trong những nguyên nhân tiềm ẩn gây ra cháy nổ nếu không được bảo vệ và quản lý đúng cách. Quá tải, chập điện, hồ quang điện có thể phát sinh nhiệt lượng lớn và bùng phát thành đám cháy, lan nhanh theo đường đi của cáp.
Máng cáp điện, khi được lựa chọn và lắp đặt đúng tiêu chuẩn, góp phần hạn chế rủi ro này đáng kể:
- Ngăn chặn hư hại vật lý: Máng cáp bảo vệ dây cáp khỏi bị chuột cắn, côn trùng phá hoại, va đập cơ học hoặc bị nén ép, giảm nguy cơ hở mạch gây chập cháy.
- Kiểm soát nhiệt độ: Các loại máng cáp dạng thang hoặc dạng lưới giúp tản nhiệt tốt, tránh tình trạng cáp bị quá nóng do dòng điện chạy qua, đặc biệt quan trọng với các loại cáp tải dòng lớn.
- Phân loại và sắp xếp: Việc đi dây khoa học giúp dễ dàng kiểm soát tải trọng trên từng tuyến cáp, tránh quá tải cục bộ. Đồng thời, việc phân loại cáp (điện mạnh, điện nhẹ) và duy trì khoảng cách an toàn giữa chúng cũng là yếu tố quan trọng.
- Hỗ trợ giải pháp chống cháy lan: Mặc dù bản thân máng cáp không phải là vật liệu chống cháy, nhưng cấu trúc của nó cho phép tích hợp dễ dàng các giải pháp chống cháy lan như vật liệu bịt khe, sơn chống cháy hoặc hệ thống phun sương tự động tại các điểm xuyên tường, sàn.
Bà Trần Thị Mai, Chuyên gia về An toàn Công nghiệp, nhận định:
“Trong mọi công trình, an toàn điện luôn đi đôi với an toàn cháy nổ. Hệ thống máng cáp điện chuẩn mực không chỉ giúp quản lý dây dẫn hiệu quả mà còn là lớp bảo vệ đầu tiên, giảm thiểu đáng kể nguy cơ hỏa hoạn xuất phát từ sự cố điện. Việc đầu tư vào máng cáp chất lượng là đầu tư cho sự an toàn.”

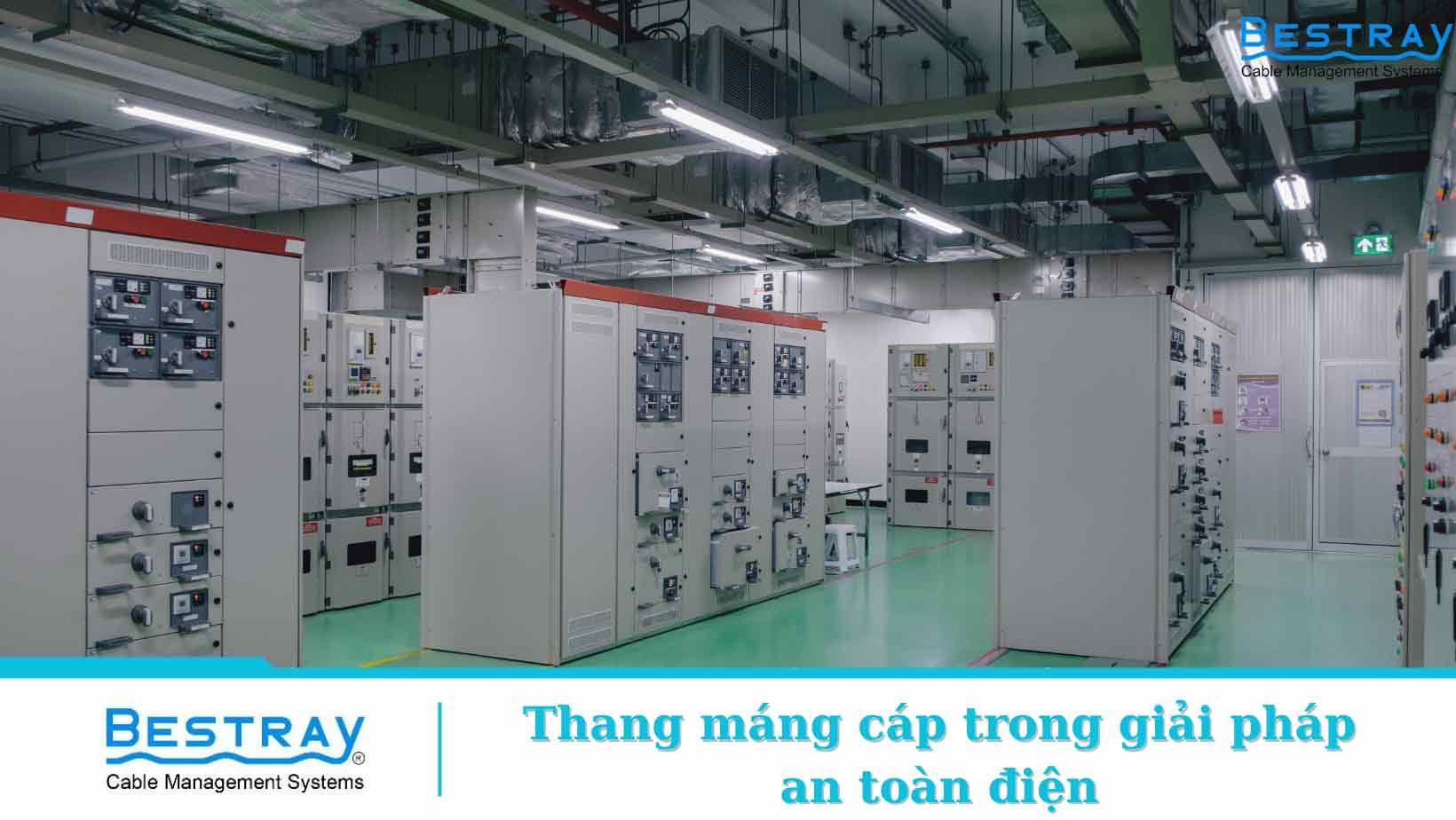

Vai trò của máng cáp điện trong đảm bảo an toàn hệ thống dây dẫn và phòng cháy chữa cháy
Thi Công Và Lắp Đặt Máng Cáp Điện: Những Điều Cần Lưu Ý
Việc thi công và lắp đặt hệ thống máng cáp điện đòi hỏi sự chính xác và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Một hệ thống máng cáp lắp đặt sai có thể gây ra nhiều vấn đề nghiêm trọng, từ mất an toàn, giảm hiệu quả hoạt động cho đến khó khăn trong việc bảo trì sau này.
Các bước cơ bản trong quy trình lắp đặt thường bao gồm:
- Khảo sát và thiết kế: Xác định đường đi của máng cáp, vị trí các điểm đỡ, các khúc nối máng cáp, các điểm chuyển hướng (co ngang, co đứng), điểm co lên máng cáp hoặc xuống. Tính toán tải trọng tối đa mà hệ thống cần chịu để lựa chọn loại máng và vật liệu phù hợp.
- Gia công và chuẩn bị: Cắt máng cáp theo kích thước thiết kế, khoan lỗ (nếu cần), xử lý bề mặt (sơn, mạ kẽm nhúng nóng). Chuẩn bị đầy đủ phụ kiện như giá đỡ, kẹp, bulông, đai ốc.
- Lắp đặt giá đỡ: Gắn các giá đỡ hoặc hệ thống treo lên trần, tường hoặc sàn theo đúng khoảng cách và cao độ thiết kế. Đảm bảo các điểm đỡ chắc chắn và chịu được tải trọng dự kiến.
- Lắp đặt máng cáp: Đặt các đoạn máng cáp lên giá đỡ, sử dụng các phụ kiện nối để liên kết các đoạn máng với nhau. Lắp đặt các loại co, tê, thập tại các điểm rẽ nhánh, chuyển hướng. Đặc biệt lưu ý đến việc tiếp địa cho toàn bộ hệ thống máng cáp để đảm bảo an toàn điện.
- Kéo và sắp xếp cáp: Sau khi hệ thống máng cáp hoàn chỉnh, tiến hành kéo dây cáp vào máng. Dây cáp cần được sắp xếp gọn gàng, sử dụng dây buộc cáp hoặc các phụ kiện giữ cáp chuyên dụng để cố định chúng trong máng.
- Kiểm tra và nghiệm thu: Rà soát lại toàn bộ hệ thống để đảm bảo việc lắp đặt đúng kỹ thuật, các mối nối chắc chắn, hệ thống tiếp địa hoạt động tốt và dây cáp được sắp xếp khoa học.
Một điểm cần hết sức lưu ý là việc sử dụng các phụ kiện nối máng cáp và co lên máng cáp phải đồng bộ và chất lượng tốt để đảm bảo sự liền mạch và chắc chắn của toàn bộ hệ thống. Việc cắt khoét máng tại công trình cần được thực hiện cẩn thận và các vị trí cắt cần được xử lý chống gỉ (đối với máng thép) để duy trì độ bền của máng.

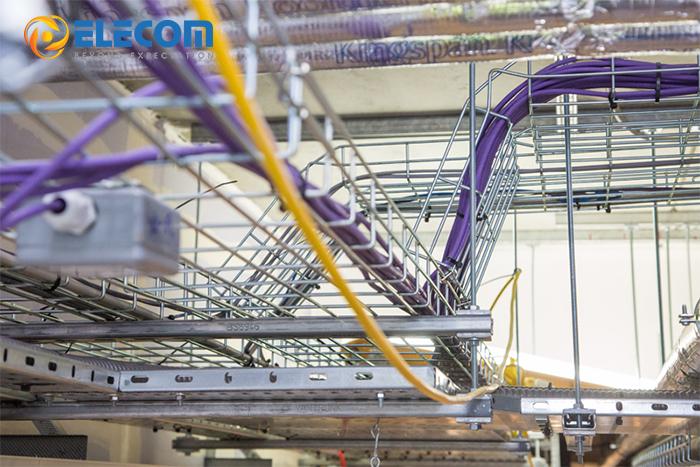

Quy trình lắp đặt máng cáp điện trong công trình công nghiệp hoặc thương mại
Máng Cáp Điện Sơn Tĩnh Điện Và Máng Cáp Nhựa: Lựa Chọn Nào Phù Hợp?
Như đã đề cập, vật liệu là yếu tố quan trọng khi chọn máng cáp điện. Trong đó, máng cáp thép xử lý bề mặt bằng phương pháp sơn tĩnh điện hoặc mạ kẽm nhúng nóng và máng cáp nhựa là hai lựa chọn phổ biến, mỗi loại có ưu nhược điểm riêng.
Máng Cáp Sơn Tĩnh Điện
Máng cáp sơn tĩnh điện là loại máng thép được phủ một lớp sơn bột bằng công nghệ tĩnh điện, sau đó được sấy ở nhiệt độ cao. Lớp sơn này tạo ra một bề mặt nhẵn mịn, có tính thẩm mỹ cao và khả năng chống gỉ sét, ăn mòn ở mức độ nhất định.
Ưu điểm:
- Giá thành tương đối hợp lý.
- Màu sắc đa dạng (tùy chọn màu sơn), phù hợp với yêu cầu thẩm mỹ của công trình.
- Bề mặt nhẵn, dễ vệ sinh.
- Chống gỉ sét tốt trong môi trường khô ráo, ít hóa chất.
Nhược điểm:
- Khả năng chống ăn mòn kém hơn so với mạ kẽm nhúng nóng hoặc inox, đặc biệt trong môi trường ẩm ướt, gần biển hoặc có hóa chất ăn mòn cao.
- Lớp sơn có thể bị bong tróc nếu bị va đập mạnh.
- Không phù hợp cho việc lắp đặt ngoài trời hoặc dưới lòng đất.
Loại này thường được sử dụng trong các tòa nhà văn phòng, trung tâm thương mại, nhà xưởng sản xuất thông thường, nơi yêu cầu tính thẩm mỹ và môi trường không quá khắc nghiệt.
Máng Cáp Nhựa
Máng cáp nhựa, điển hình như máng cáp nhựa 200×100, được sản xuất từ các loại nhựa kỹ thuật như PVC, HDPE. Chúng thường có kích thước nhỏ hơn so với máng cáp kim loại.
Ưu điểm:
- Nhẹ, dễ dàng vận chuyển và lắp đặt.
- Có khả năng cách điện tốt, giảm thiểu rủi ro rò rỉ điện.
- Chống ăn mòn hóa học và nước rất tốt.
- Giá thành thường rẻ hơn máng cáp kim loại (tùy loại).
Nhược điểm:
- Độ bền cơ học và khả năng chịu lực kém hơn máng cáp kim loại, dễ bị biến dạng dưới tác động mạnh hoặc nhiệt độ cao.
- Khả năng chịu nhiệt và chống cháy thường kém hơn (trừ các loại nhựa chống cháy chuyên dụng).
- Không phù hợp cho việc đỡ các loại cáp tải trọng lớn.
Máng cáp nhựa thường được dùng trong các hệ thống điện nhẹ, đi dây mạng, cáp tín hiệu trong văn phòng, nhà ở, hoặc trong các môi trường có hóa chất ăn mòn nhưng tải trọng cáp không quá lớn.
Việc lựa chọn giữa máng cáp sơn tĩnh điện và máng cáp nhựa (hay các loại khác) cần dựa trên đánh giá kỹ lưỡng về môi trường lắp đặt, loại cáp, tải trọng, yêu cầu kỹ thuật và ngân sách của dự án.
Bảo Trì Và Nâng Cấp Hệ Thống Máng Cáp Điện
Một hệ thống máng cáp điện được lắp đặt hoàn chỉnh không có nghĩa là công việc đã kết thúc. Việc bảo trì định kỳ là cực kỳ quan trọng để đảm bảo hệ thống luôn hoạt động an toàn và hiệu quả. Theo thời gian, lượng cáp có thể tăng lên do nhu cầu mở rộng, hoặc các yếu tố môi trường có thể làm suy giảm chất lượng của máng cáp.
Các công việc bảo trì thường bao gồm:
- Kiểm tra định kỳ: Rà soát toàn bộ hệ thống máng cáp, kiểm tra các mối nối, điểm treo đỡ xem có bị lỏng lẻo, gỉ sét hay hư hại gì không.
- Kiểm tra cáp: Xem xét tình trạng của các sợi cáp trong máng, đảm bảo chúng không bị cọ xát, đè nén quá mức hay có dấu hiệu quá nhiệt.
- Vệ sinh: Loại bỏ bụi bẩn, mạng nhện hoặc các vật thể lạ tích tụ trong máng cáp có thể ảnh hưởng đến khả năng tản nhiệt hoặc gây nguy cơ cháy.
- Kiểm tra tiếp địa: Đảm bảo hệ thống tiếp địa của máng cáp vẫn hoạt động tốt.
- Xử lý các điểm hư hại: Sửa chữa hoặc thay thế các đoạn máng, phụ kiện bị hư hỏng.
Khi nhu cầu sử dụng tăng lên, việc nâng cấp hệ thống thang máng cáp điện là điều không thể tránh khỏi. Điều này có thể bao gồm việc đi thêm cáp, thay thế máng có kích thước lớn hơn hoặc lắp đặt thêm các tuyến máng cáp mới. Một hệ thống máng cáp được thiết kế tốt ngay từ đầu sẽ tạo điều kiện thuận lợi hơn cho việc nâng cấp sau này, giảm thiểu chi phí và thời gian gián đoạn hoạt động.
Kỹ sư Lê Minh Hoàng, chuyên gia về Hệ thống Cơ điện, cho biết:
“Nhiều người thường bỏ qua việc bảo trì hệ thống máng cáp điện sau khi lắp đặt xong. Điều này rất nguy hiểm. Máng cáp cũng ‘lão hóa’ theo thời gian và cần được kiểm tra, chăm sóc định kỳ để đảm bảo nó vẫn thực hiện tốt chức năng bảo vệ và đỡ cáp của mình. Đầu tư vào bảo trì chưa bao giờ là lãng phí.”
Tương Lai Của Máng Cáp Điện: Thông Minh Hơn, An Toàn Hơn?
Với sự phát triển không ngừng của công nghệ và yêu cầu ngày càng cao về hiệu quả, an toàn trong các công trình, tương lai của máng cáp điện chắc chắn sẽ có nhiều bước tiến mới.
Chúng ta có thể kỳ vọng vào:
- Vật liệu mới: Phát triển các loại vật liệu composite nhẹ, bền, chống cháy và chống ăn mòn tốt hơn.
- Thiết kế thông minh: Tích hợp cảm biến nhiệt độ, độ ẩm hoặc cảm biến phát hiện sự cố (như hồ quang điện) ngay trên máng cáp, giúp giám sát tình trạng hệ thống cáp theo thời gian thực.
- Giải pháp lắp đặt nhanh chóng: Các thiết kế module hóa, phụ kiện kết nối nhanh giúp giảm thời gian và công sức thi công.
- Tích hợp giải pháp chống cháy: Các loại máng cáp có khả năng chống cháy lan tốt hơn hoặc tích hợp sẵn các vật liệu chống cháy.
- Tối ưu hóa cho cáp quang và dữ liệu: Các giải pháp máng cáp chuyên dụng hơn cho việc quản lý lượng lớn cáp mạng, cáp quang trong các trung tâm dữ liệu hoặc tòa nhà thông minh.
Mặc dù có vẻ ngoài đơn giản, máng cáp điện là một cấu phần kỹ thuật phức tạp và đóng vai trò nền tảng trong mọi công trình hiện đại. Việc hiểu rõ về chúng, lựa chọn đúng loại, thi công chuẩn mực và bảo trì định kỳ không chỉ giúp hệ thống điện hoạt động ổn định mà còn là yếu tố then chốt đảm bảo an toàn, đặc biệt là an toàn cháy nổ cho toàn bộ công trình và những người sử dụng. Đầu tư vào hệ thống máng cáp điện chất lượng chính là đầu tư cho sự bền vững và an toàn dài lâu.
