Trong thế giới của các hệ thống đường ống dẫn lưu chất – từ nước sinh hoạt quen thuộc đến các dòng hóa chất công nghiệp phức tạp hay khí nén – có một thiết bị đóng vai trò “người gác cổng” hiệu quả và đáng tin cậy. Đó chính là các loại Van Tay Gạt. Không hào nhoáng như những bộ điều khiển tự động hiện đại, nhưng sự đơn giản, chắc chắn và thao tác nhanh chóng đã giúp van tay gạt trở thành một lựa chọn không thể thiếu trong rất nhiều ứng dụng. Chúng ta sẽ cùng nhau khám phá sâu hơn về loại van phổ biến này, từ những chi tiết cấu tạo bên trong cho đến những nơi bạn có thể bắt gặp chúng hàng ngày.
Van Tay Gạt Là Gì? Cơ Chế Hoạt Động Đơn Giản Mà Hiệu Quả
Khác với những loại van sử dụng tay quay (vô lăng) cần nhiều vòng để đóng mở, van tay gạt đặc trưng bởi bộ phận điều khiển dạng cần gạt (tay gạt). Cơ chế này cho phép van chuyển từ trạng thái mở hoàn toàn sang đóng hoàn toàn hoặc ngược lại chỉ bằng một thao tác gạt đơn giản, thường là xoay một góc 90 độ. Chính sự nhanh chóng này là ưu điểm lớn nhất của chúng.
Cấu tạo cơ bản của van tay gạt có gì đặc biệt?
Mặc dù có nhiều loại van khác nhau sử dụng tay gạt (như van bi, van bướm), cấu tạo chung của bộ phận điều khiển vẫn bao gồm:
- Thân van (Body): Là phần chính chứa các bộ phận bên trong và kết nối với đường ống.
- Bộ phận làm kín (Seat/Seal): Đảm bảo lưu chất không rò rỉ khi van ở vị trí đóng.
- Trục van (Stem): Kết nối tay gạt với bộ phận đóng/mở bên trong van.
- Bộ phận đóng/mở dòng chảy (Ball, Disc, Gate…): Tùy loại van mà bộ phận này có hình dạng khác nhau (quả bi, đĩa, tấm chặn).
- Tay gạt (Lever/Handle): Là bộ phận người dùng thao tác trực tiếp để điều khiển trục van. Thường có ký hiệu hoặc vị trí rõ ràng để biết trạng thái van đang đóng hay mở.
Nguyên lý hoạt động của van tay gạt rất trực quan. Khi bạn gạt tay cầm, trục van xoay theo, làm cho bộ phận đóng/mở bên trong di chuyển theo một góc nhất định (thường là 90 độ đối với van bi, van bướm), từ đó cho phép hoặc ngăn chặn dòng chảy đi qua.
Nguyên lý hoạt động: Nhanh chóng và Dễ Quan Sát
Điểm ưu việt của tay gạt là nó cung cấp một chỉ thị trực quan rất rõ ràng về trạng thái của van. Nếu tay gạt song song với đường ống, van thường đang ở vị trí mở. Nếu tay gạt vuông góc với đường ống, van thường đang ở vị trí đóng. Điều này giúp người vận hành dễ dàng nhận biết trạng thái của van chỉ bằng mắt thường, đặc biệt quan trọng trong các hệ thống phức tạp hoặc cần thao tác nhanh.

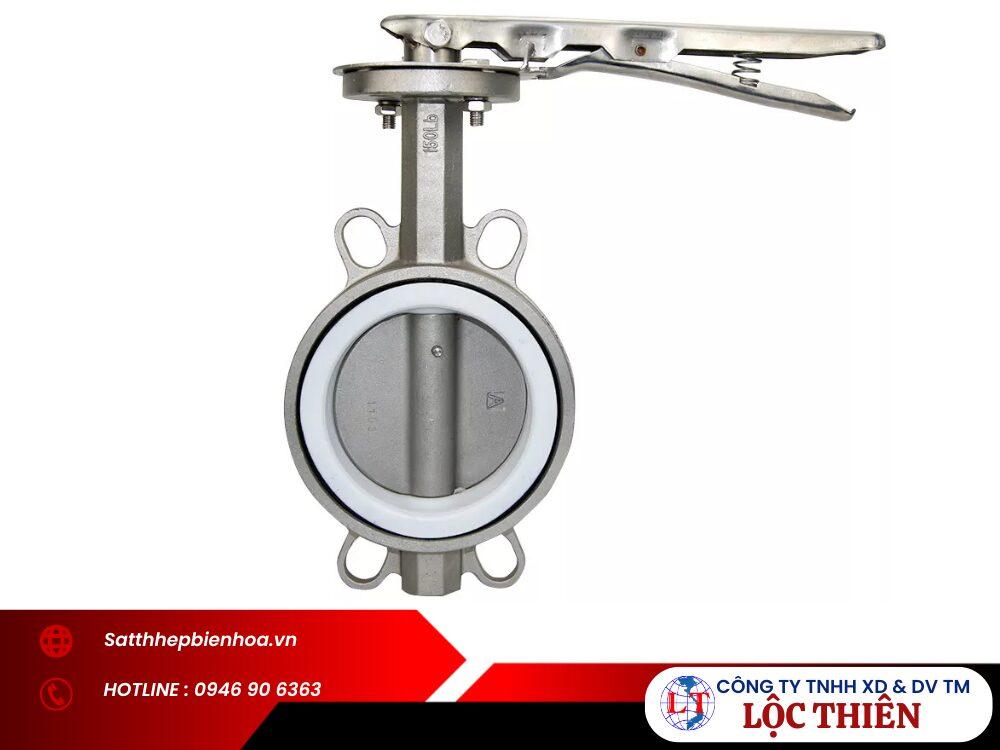

Các loại van tay gạt phổ biến như van bi, van bướm dùng trong công nghiệp
Các Loại Van Tay Gạt Phổ Biến Hiện Nay Là Gì?
Mặc dù thuật ngữ “van tay gạt” chỉ bộ phận điều khiển, nó thường dùng để chỉ các loại van sử dụng tay gạt làm cơ cấu vận hành chính. Các loại phổ biến nhất bao gồm:
Van Bi Tay Gạt (Ball Valve Lever)
Đây có lẽ là loại van tay gạt quen thuộc nhất. Bên trong thân van có một quả bi được đục lỗ xuyên tâm. Khi quả bi xoay sao cho lỗ thẳng hàng với đường ống, van mở. Khi xoay 90 độ (nhờ tay gạt), lỗ vuông góc với đường ống, bi chặn dòng chảy hoàn toàn.
- Ưu điểm: Kín tuyệt đối khi đóng, thao tác nhanh, độ bền cao, ít bị kẹt bởi cặn bẩn (khi mở hoàn toàn), kích thước nhỏ gọn so với lưu lượng.
- Nhược điểm: Khó điều tiết dòng chảy chính xác ở vị trí mở một phần, có thể gây sốc áp (water hammer) nếu đóng quá nhanh.
- Ứng dụng: Rất rộng rãi trong hệ thống cấp thoát nước, khí nén, dầu, gas, hóa chất… nơi cần đóng mở nhanh.
Van Bướm Tay Gạt (Butterfly Valve Lever)
Loại van này sử dụng một đĩa hình tròn (giống cánh bướm) xoay quanh một trục nằm trong thân van. Khi đĩa song song với dòng chảy, van mở. Xoay 90 độ (bằng tay gạt), đĩa vuông góc với dòng chảy, chặn dòng.
- Ưu điểm: Nhẹ, cấu tạo đơn giản, chi phí thấp, phù hợp cho đường ống kích thước lớn.
- Nhược điểm: Đĩa van luôn nằm trong dòng chảy dù van mở, gây cản trở một phần lưu lượng và có thể bị ăn mòn/mài mòn bởi lưu chất. Độ kín không tuyệt đối như van bi trong một số trường hợp.
- Ứng dụng: Thường dùng trong hệ thống nước lớn, HVAC, xử lý nước thải, hóa chất nhẹ, đặc biệt phổ biến ở các đường ống có đường kính lớn.
Van cổng (Gate Valve) cũng có loại dùng tay gạt ở các kích thước nhỏ, nhưng phổ biến hơn cả vẫn là tay quay vô lăng. Do đó, khi nhắc đến van tay gạt, người ta thường nghĩ ngay đến van bi và van bướm.
Ứng Dụng Quan Trọng Của Van Tay Gạt Trong Đời Sống Và Công Nghiệp
Sự linh hoạt và hiệu quả của van tay gạt khiến chúng có mặt ở hầu hết các lĩnh vực cần kiểm soát dòng chảy:
Trong hệ thống cấp thoát nước sinh hoạt
Từ vòi nước trong nhà bếp, phòng tắm đến các đường ống dẫn chính trong tòa nhà, van bi tay gạt được dùng làm van khóa tổng, van khóa nhánh, hoặc van cho các thiết bị cụ thể. Thao tác nhanh giúp ngắt nước khẩn cấp khi cần sửa chữa hoặc xảy ra sự cố rò rỉ.
Trong công nghiệp
- Hệ thống khí nén: Van bi tay gạt là lựa chọn hàng đầu cho việc đóng mở nhanh các đường ống khí nén nhờ khả năng kín tuyệt đối.
- Hệ thống dầu, gas, hóa chất: Tùy thuộc vào vật liệu van (thường là inox, nhựa PVC/CPVC) mà van tay gạt được sử dụng để kiểm soát các loại lưu chất ăn mòn hoặc dễ cháy.
- Hệ thống HVAC (Hệ thống sưởi, thông gió, điều hòa không khí): Van bướm tay gạt rất phổ biến trong các đường ống nước tuần hoàn lớn.
Vai trò của van tay gạt trong hệ thống PCCC
Đây là một ứng dụng cực kỳ quan trọng đối với website của chúng ta. Mặc dù các van chính trong hệ thống phòng cháy chữa cháy (PCCC) như van cổng hoặc van bướm tín hiệu thường dùng tay quay để dễ theo dõi trạng thái và tránh đóng đột ngột, van tay gạt vẫn đóng vai trò không thể thiếu trong các thành phần phụ trợ:
- Van xả nước (Drain Valve): Các van bi tay gạt cỡ nhỏ được lắp đặt ở điểm cuối của đường ống hoặc các nhánh để xả nước bảo trì, thử áp hoặc làm rỗng hệ thống. Thao tác gạt nhanh giúp việc xả nước diễn ra thuận tiện.
- Van kiểm tra dòng chảy (Test Valve): Van bi tay gạt được dùng trong bộ phận kiểm tra và báo động (Alarm Test Valve) của hệ thống sprinkler. Việc mở van này mô phỏng hoạt động của một đầu phun, cho phép kiểm tra hoạt động của chuông báo động dòng chảy.
- Van cách ly nhánh nhỏ: Trong một số trường hợp, van bi tay gạt có thể được sử dụng để cách ly các nhánh nhỏ của hệ thống.
- Van kết nối thiết bị phụ trợ: Đôi khi, chúng xuất hiện ở các điểm đấu nối với thiết bị kiểm tra áp lực hoặc các thiết bị phụ trợ khác.
Để đảm bảo an toàn PCCC, việc lựa chọn van phải tuân thủ các tiêu chuẩn nghiêm ngặt. Một trong những tiêu chuẩn quan trọng cần tham khảo là tcvn 2622-1995, quy định về yêu cầu chung cho hệ thống PCCC.

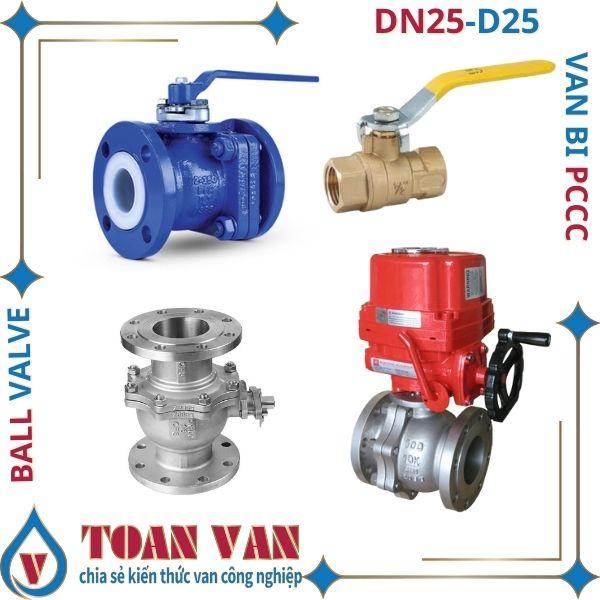

Hình ảnh van tay gạt được lắp đặt trong hệ thống phòng cháy chữa cháy
Đối với những ai quan tâm đến các thiết bị PCCC, bên cạnh van tay gạt sử dụng trong các chức năng phụ, các loại van chữa cháy chính như van cổng, van bướm tín hiệu hay van góc chữa cháy là những thành phần cốt lõi bạn cần tìm hiểu kỹ lưỡng.
Tại Sao Van Tay Gạt Lại Phổ Biến Đến Vậy? Ưu Nhược Điểm Cần Biết
Không phải ngẫu nhiên mà van tay gạt được ưa chuộng rộng rãi. Chúng sở hữu những ưu điểm vượt trội:
Ưu điểm nổi bật: Đơn giản, Nhanh chóng, Hiệu quả
- Thao tác đóng mở nhanh: Chỉ cần gạt 90 độ (đối với van bi, van bướm) là có thể chuyển đổi trạng thái van, tiết kiệm thời gian và công sức so với van tay quay.
- Chỉ thị trạng thái trực quan: Vị trí của tay gạt cho biết rõ ràng van đang mở hay đóng.
- Kín đáo tốt (đặc biệt là van bi): Khi ở vị trí đóng hoàn toàn, van bi tay gạt cung cấp khả năng làm kín rất cao, ngăn chặn rò rỉ hiệu quả.
- Độ bền cao: Với ít bộ phận chuyển động hơn so với một số loại van khác, van tay gạt (đặc biệt là van bi) có tuổi thọ hoạt động lâu dài nếu được lựa chọn vật liệu phù hợp và sử dụng đúng cách.
- Chi phí hợp lý: So với các loại van điều khiển tự động hoặc van có cấu tạo phức tạp hơn, van tay gạt có giá thành cạnh tranh, phù hợp cho nhiều ứng dụng.
Nhược điểm cần lưu ý: Giới hạn điều khiển và kích thước
Bên cạnh ưu điểm, van tay gạt cũng có một số hạn chế:
- Khó điều tiết dòng chảy chính xác: Tay gạt chỉ cho phép đóng mở nhanh. Việc cố gắng giữ van ở vị trí mở một phần để điều tiết lưu lượng thường khó chính xác và có thể làm hỏng bộ phận làm kín hoặc bi/đĩa van do lưu chất tốc độ cao chảy qua khe hẹp.
- Nguy cơ sốc áp (water hammer): Đóng van quá nhanh, đặc biệt với lưu chất lỏng, có thể tạo ra hiện tượng sốc áp, gây hại cho đường ống và thiết bị.
- Kích thước tay gạt lớn: Với các van có đường kính lớn hoặc làm việc dưới áp lực cao, mô-men xoắn cần để vận hành van là rất lớn, dẫn đến tay gạt phải rất dài, gây cồng kềnh và tốn diện tích.
Kỹ sư Nguyễn Văn Hùng, chuyên gia hệ thống ống dẫn với hơn 15 năm kinh nghiệm, nhận định:
“Van tay gạt là lựa chọn ‘điểm vàng’ cho những nơi cần đóng mở nhanh và đáng tin cậy mà không đòi hỏi điều tiết dòng chảy phức tạp. Tuy nhiên, với các đường ống lớn hoặc áp lực cực cao, cần cân nhắc kỹ hoặc chuyển sang các loại van có bộ truyền động hoặc tay quay để đảm bảo an toàn và hiệu quả vận hành.”
Cần lưu ý rằng khái niệm “van tay” còn bao gồm các loại van có cơ chế điều khiển bằng tay người, không chỉ giới hạn ở cần gạt. Ví dụ, trong một số hệ thống phức tạp hơn, có thể có các loại van tay thủy lực 1 cần dùng để điều khiển dòng dầu thủy lực, hoạt động dựa trên nguyên lý khác biệt so với van tay gạt thông thường trong đường ống lưu chất.
Lựa Chọn Van Tay Gạt Phù Hợp: Cần Cân Nhắc Những Gì?
Để chọn được loại van tay gạt tối ưu cho nhu cầu sử dụng, bạn cần xem xét các yếu tố sau:
- Loại lưu chất: Nước sạch, nước thải, hóa chất, dầu, khí? Đặc tính lưu chất (ăn mòn, nhiệt độ, độ nhớt, có cặn bẩn không) sẽ quyết định vật liệu làm van (đồng, inox, nhựa, gang…).
- Áp suất và Nhiệt độ hoạt động: Mỗi van có giới hạn áp suất (PN – Pressure Nominal) và nhiệt độ nhất định. Cần chọn van có thông số phù hợp hoặc cao hơn yêu cầu của hệ thống.
- Kích thước đường ống: Kích thước van (DN – Diameter Nominal) phải tương ứng với đường kính ống để đảm bảo lắp đặt vừa vặn và không ảnh hưởng lưu lượng.
- Ứng dụng cụ thể: Van dùng để đóng mở hoàn toàn, làm van khóa chính, hay van cho mục đích phụ trợ (như xả nước, kiểm tra)? Đối với hệ thống PCCC, cần đảm bảo van đáp ứng các tiêu chuẩn kỹ thuật chuyên ngành.
- Môi trường lắp đặt: Môi trường có ăn mòn không khí, ẩm ướt, hay tiềm ẩn nguy cơ cháy nổ? Điều này ảnh hưởng đến lựa chọn vật liệu thân van và tay gạt.
Ngoài van điều khiển dòng chảy, trong các hệ thống đường ống phức tạp, đặc biệt là hệ thống PCCC hay cấp nước áp lực, các thiết bị an toàn như van xả áp cũng đóng vai trò cực kỳ quan trọng trong việc bảo vệ hệ thống khỏi tình trạng áp suất quá cao đột ngột.
Bảo Trì Và Sử Dụng Van Tay Gạt Đúng Cách
Để van tay gạt hoạt động bền bỉ và hiệu quả, việc bảo trì định kỳ là cần thiết:
- Kiểm tra rò rỉ: Quan sát các điểm nối ren hoặc bích xem có dấu hiệu rò rỉ lưu chất không.
- Kiểm tra thao tác: Gạt tay cầm vài lần để đảm bảo van đóng mở nhẹ nhàng, không bị kẹt hay nặng tay.
- Vệ sinh: Lau chùi bụi bẩn, cặn bẩn bám trên thân van và tay gạt.
- Bôi trơn (nếu cần): Một số loại van có điểm cần bôi trơn nhẹ (theo hướng dẫn nhà sản xuất) để tay gạt chuyển động mượt mà.
Khi sử dụng, luôn gạt tay cầm đến vị trí đóng/mở hoàn toàn trừ khi được thiết kế đặc biệt để điều tiết. Tránh dùng lực quá mạnh để đóng van khi có vật lạ kẹt bên trong.
Việc đảm bảo an toàn cho công trình không chỉ nằm ở hệ thống đường ống và van mà còn ở các biện pháp bảo vệ thụ động. Chẳng hạn, việc lắp đặt cửa chống cháy vân gỗ tại các vị trí chiến lược giúp ngăn chặn lửa lan rộng, tạo hành lang an toàn khi xảy ra sự cố, bổ trợ hiệu quả cho hệ thống PCCC chủ động.
Kết luận
Từ những ứng dụng đơn giản trong gia đình đến vai trò quan trọng trong các hệ thống công nghiệp và PCCC, van tay gạt đã chứng minh được giá trị của mình nhờ sự đơn giản, hiệu quả và đáng tin cậy. Hiểu rõ cấu tạo, các loại phổ biến, ưu nhược điểm và cách lựa chọn phù hợp sẽ giúp bạn tận dụng tối đa công năng của loại van này, góp phần đảm bảo an toàn và hiệu quả cho hệ thống của mình. Dù nhỏ bé, van tay gạt là một mắt xích quan trọng trong dòng chảy cuộc sống và sản xuất hiện đại.
