Trong các hệ thống công nghiệp, dân dụng hay cả những công trình đặc biệt đòi hỏi độ an toàn cao như nhà máy, tòa nhà cao tầng hay các công trình phòng cháy chữa cháy (PCCC), có một bộ phận nhỏ bé nhưng lại nắm giữ vai trò cực kỳ quan trọng, đảm bảo sự vận hành ổn định và ngăn ngừa những thảm họa tiềm ẩn. Đó chính là Van Xả áp, hay còn gọi là van an toàn áp suất. Nếu bạn từng nghe về những vụ nổ đường ống, vỡ bình chứa hay sự cố trong các hệ thống áp lực, khả năng cao là van xả áp đã làm việc không hiệu quả, hoặc thậm chí không được lắp đặt đúng cách. Vậy, tại sao thiết bị này lại quan trọng đến vậy? Chúng ta hãy cùng tìm hiểu sâu hơn về “người hùng thầm lặng” này nhé.
Van xả áp không chỉ đơn thuần là một cái van. Nó là một thiết bị an toàn được thiết kế để tự động mở ra khi áp suất trong hệ thống vượt quá giới hạn cho phép. Mục đích chính là giải phóng lượng áp suất dư thừa, bảo vệ đường ống, thiết bị và cả con người khỏi nguy cơ bị phá hủy do áp lực quá tải. Hãy tưởng tượng một quả bóng bay cứ bơm mãi, đến một lúc nào đó nó sẽ nổ tung. Hệ thống áp lực cũng vậy, nếu không có cơ chế “giảm tải”, hậu quả có thể khủng khiếp hơn rất nhiều.
Van Xả Áp Hoạt Động Như Thế Nào và Vai Trò Cốt Lõi Của Nó?
Nguyên lý hoạt động của van xả áp khá đơn giản: bên trong van có một cơ cấu (thường là lò xo hoặc trọng lượng) giữ cho van đóng kín dưới áp suất vận hành bình thường. Khi áp suất trong hệ thống tăng cao đột ngột và vượt qua điểm cài đặt (set pressure) của van, lực tác động của áp suất lên đĩa van sẽ lớn hơn lực giữ của lò xo (hoặc trọng lượng). Lúc này, van sẽ tự động mở ra, cho phép chất lỏng hoặc khí bên trong hệ thống thoát ra ngoài, làm giảm áp suất về mức an toàn. Khi áp suất giảm xuống dưới điểm cài đặt (thường là thấp hơn một chút so với điểm mở, gọi là điểm đóng lại – reseating pressure), lò xo sẽ đẩy đĩa van về vị trí đóng kín, hệ thống trở lại trạng thái hoạt động bình thường.
Vai trò cốt lõi của van xả áp là bảo vệ an toàn cho hệ thống. Áp suất trong hệ thống có thể tăng đột ngột do nhiều nguyên nhân:
- Sự tăng nhiệt độ: Khi nhiệt độ tăng, chất lỏng hoặc khí giãn nở, làm tăng áp suất.
- Phản ứng hóa học không mong muốn: Một số phản ứng có thể tạo ra khí hoặc nhiệt, gây tăng áp suất nhanh chóng.
- Lỗi vận hành: Đóng van sai trình tự, bơm quá tải, hoặc hệ thống bị tắc nghẽn.
- Hỏng hóc thiết bị: Lỗi bộ điều khiển, bơm hoạt động sai, v.v.
Nếu không có van xả áp, những sự cố này có thể dẫn đến:
- Vỡ đường ống, bình chứa.
- Hỏng hóc các thiết bị đắt tiền khác trong hệ thống.
- Rò rỉ hóa chất độc hại, dễ cháy nổ.
- Gây thương vong nghiêm trọng cho con người.
- Thiệt hại tài sản nặng nề, bao gồm cả nguy cơ cháy nổ lan rộng.
Đó là lý do tại sao van xả áp là một thành phần không thể thiếu trong bất kỳ hệ thống áp lực nào, từ đơn giản đến phức tạp.
Van Xả Áp Giữ Vị Trí Nào Trong Hệ Thống PCCC?

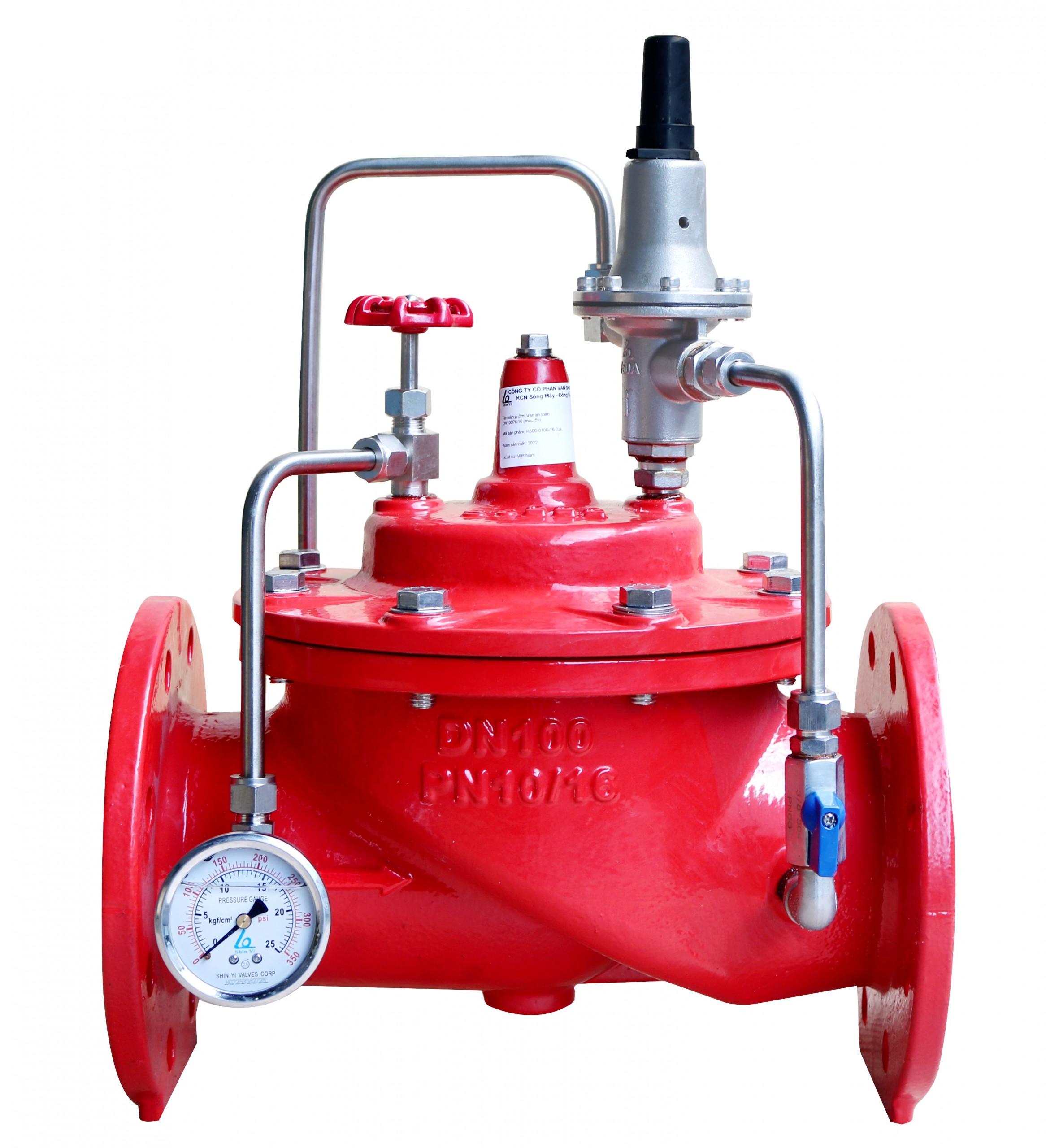

Trong lĩnh vực phòng cháy chữa cháy, van xả áp đóng một vai trò quan trọng trong việc bảo vệ hệ thống đường ống nước chữa cháy, đặc biệt là trong các hệ thống Sprinkler hoặc hệ thống bơm chữa cháy áp lực cao. Bơm chữa cháy thường tạo ra áp lực rất lớn để đảm bảo nước được đẩy đi xa và mạnh. Tuy nhiên, áp lực này có thể biến động do nhiều yếu tố như thay đổi lưu lượng, bật/tắt bơm đột ngột, hoặc búa nước (water hammer) – hiện tượng áp suất tăng đột ngột do dừng dòng chảy đột ngột.
Nếu áp suất vượt quá khả năng chịu đựng của đường ống hoặc các thiết bị khác trong hệ thống PCCC, nó có thể gây vỡ ống, hỏng đầu phun sprinkler, hoặc làm hỏng bơm. Điều này không chỉ gây thiệt hại mà còn làm tê liệt hệ thống chữa cháy vào thời điểm cần thiết nhất. Van xả áp được lắp đặt tại các vị trí chiến lược trong hệ thống PCCC (ví dụ, gần bơm hoặc tại các điểm cuối đường ống dài) để giải phóng áp suất dư thừa một cách an toàn, duy trì sự toàn vẹn và sẵn sàng hoạt động của toàn bộ hệ thống.
Đa Dạng Các Loại Van Xả Áp Hiện Nay
Thị trường hiện có nhiều loại van xả áp khác nhau, được thiết kế để phù hợp với các loại môi chất (lỏng, khí, hơi nước), các mức áp suất và nhiệt độ khác nhau, cũng như các yêu cầu ứng dụng cụ thể. Phân loại phổ biến nhất bao gồm:
- Van an toàn (Safety Valve): Thường dùng cho môi chất khí hoặc hơi nước. Khi áp suất đạt đến điểm cài đặt, van sẽ mở hoàn toàn một cách đột ngột (pop action) để nhanh chóng giải phóng áp suất.
- Van xả áp (Relief Valve): Thường dùng cho môi chất lỏng. Khi áp suất đạt đến điểm cài đặt, van sẽ mở từ từ, tỷ lệ thuận với mức áp suất vượt quá ngưỡng. Chức năng chính là ngăn ngừa áp suất tăng quá cao trong hệ thống chất lỏng.
- Van an toàn/xả áp (Safety Relief Valve): Loại này kết hợp cả hai chức năng trên, có thể sử dụng cho cả lỏng và khí/hơi, hoạt động như van an toàn với môi chất khí và như van xả áp với môi chất lỏng.
- Van xả áp áp lực thấp (Low Pressure Relief Valve): Được thiết kế cho các hệ thống có áp suất hoạt động thấp, như bồn chứa, silo.
- Van xả áp chân không (Vacuum Relief Valve): Mở ra khi áp suất bên trong hệ thống giảm xuống dưới áp suất khí quyển, bảo vệ hệ thống khỏi bị xẹp.
Việc lựa chọn đúng loại van xả áp là cực kỳ quan trọng. Lựa chọn sai có thể khiến van không hoạt động hiệu quả khi cần, hoặc hoạt động không đúng cách, gây lãng phí năng lượng hoặc thậm chí là nguy hiểm.
Tiêu Chuẩn và Quy Định Đối Với Van Xả Áp
Để đảm bảo tính năng an toàn của van xả áp, có rất nhiều tiêu chuẩn quốc tế và quốc gia được áp dụng cho việc thiết kế, chế tạo, lắp đặt, kiểm định và bảo trì loại van này. Các tiêu chuẩn phổ biến có thể kể đến như ASME (Hiệp hội Kỹ sư Cơ khí Hoa Kỳ), API (Viện Dầu khí Hoa Kỳ), ISO (Tổ chức Tiêu chuẩn hóa Quốc tế), và các quy chuẩn, tiêu chuẩn Việt Nam liên quan đến thiết bị áp lực và an toàn PCCC.
Những tiêu chuẩn này quy định chi tiết từ vật liệu chế tạo, kích thước, khả năng xả (dung lượng xả), áp suất cài đặt, phương pháp kiểm tra, cho đến tần suất kiểm định định kỳ. Việc tuân thủ nghiêm ngặt các tiêu chuẩn này là bắt buộc để đảm bảo van xả áp sẽ hoạt động chính xác và đáng tin cậy trong mọi tình huống khẩn cấp.
Tại Sao Việc Tuân Thủ Tiêu Chuẩn Van Xả Áp Lại Quan Trọng?
Việc tuân thủ các tiêu chuẩn kỹ thuật và quy định liên quan đến van xả áp là yếu tố then chốt đảm bảo an toàn. Một van xả áp không đạt chuẩn có thể không mở đúng áp suất, không có đủ khả năng xả (không thoát đủ lượng áp suất dư thừa), hoặc bị kẹt, rỉ sét và không hoạt động khi cần. Hậu quả có thể là sự cố thảm khốc, gây thiệt hại về người và tài sản.
{width=2333 height=2560}
Việc kiểm định định kỳ bởi các đơn vị có thẩm quyền theo đúng luật pccc mới nhất hoặc các quy định về thiết bị áp lực là bắt buộc. Quá trình kiểm định bao gồm kiểm tra bên ngoài, kiểm tra áp suất cài đặt (set pressure test), kiểm tra độ kín (leak test) và đánh giá tình trạng chung của van. Điều này giúp phát hiện sớm các hư hỏng, đảm bảo van luôn trong trạng thái sẵn sàng hoạt động.
Những Rủi Ro Từ Van Xả Áp Không Đạt Chuẩn Hoặc Bỏ Bê Bảo Trì
Sử dụng van xả áp không đạt chuẩn hoặc không thực hiện bảo trì, kiểm định định kỳ tiềm ẩn những rủi ro khôn lường.
- Van bị kẹt (Sticking): Do rỉ sét, cặn bẩn, hoặc ăn mòn, van có thể không mở ra khi áp suất tăng cao.
- Van rò rỉ (Leaking): Van không đóng kín hoàn toàn sau khi xả hoặc trong quá trình vận hành bình thường, gây thất thoát môi chất, lãng phí năng lượng và có thể tạo ra môi trường nguy hiểm (nếu môi chất dễ cháy, độc hại).
- Sai áp suất cài đặt: Nếu áp suất cài đặt quá cao, van sẽ không mở kịp thời để bảo vệ hệ thống. Nếu quá thấp, van sẽ mở thường xuyên không cần thiết, gây gián đoạn vận hành và mài mòn van nhanh chóng.
- Dung lượng xả không đủ: Van có kích thước quá nhỏ hoặc thiết kế không phù hợp, không thể xả đủ lượng áp suất dư thừa để giảm áp về mức an toàn.
Những vấn đề này có thể dẫn trực tiếp đến các sự cố nghiêm trọng như đã đề cập ở trên, từ hỏng hóc thiết bị đến cháy nổ và thương vong.
Làm Thế Nào Để Kiểm Tra và Bảo Trì Van Xả Áp?
Việc kiểm tra và bảo trì van xả áp nên được thực hiện bởi các kỹ thuật viên chuyên nghiệp, có kinh nghiệm và được đào tạo bài bản. Các bước cơ bản bao gồm:
- Kiểm tra trực quan: Quan sát bên ngoài van xem có dấu hiệu ăn mòn, hư hỏng cơ học, rò rỉ hoặc kẹt cơ cấu tay gạt (nếu có).
- Kiểm tra vận hành (Pop Testing/Set Pressure Test): Thường được thực hiện tại xưởng hoặc trên hệ thống (nếu có thể), dùng áp suất để kiểm tra xem van có mở tại đúng điểm áp suất cài đặt hay không.
- Kiểm tra độ kín (Seat Leak Test): Kiểm tra xem van có bị rò rỉ khi đóng kín ở áp suất vận hành bình thường hay không.
- Vệ sinh và bôi trơn: Vệ sinh các bộ phận chuyển động, loại bỏ cặn bẩn và bôi trơn nếu cần thiết (sử dụng loại dầu bôi trơn phù hợp với môi chất và nhiệt độ).
- Thay thế phụ tùng: Thay thế các gioăng đệm (seat and seal) hoặc lò xo nếu chúng bị mòn hoặc hỏng.
Tần suất kiểm tra và bảo trì phụ thuộc vào loại van, điều kiện vận hành, môi chất và các quy định hiện hành. Tuy nhiên, việc kiểm định định kỳ bởi bên thứ ba có thẩm quyền là bắt buộc và thường được thực hiện 1-5 năm một lần tùy theo quy định và loại thiết bị.
Van Xả Áp Trong Bối Cảnh Thiết Kế An Toàn Tổng Thể
Trong thiết kế công trình, an toàn là yếu tố hàng đầu. Van xả áp không đứng một mình mà là một phần tử trong chuỗi các biện pháp an toàn được tích hợp chặt chẽ. Từ hệ thống PCCC với trang thiết bị phòng cháy chữa cháy đồng bộ, bao gồm cả van chặn lửa để ngăn lửa lan qua đường ống, cho đến cấu trúc xây dựng với các giải pháp ngăn cháy như cửa chống cháy vân gỗ hay hệ thống điện với cách bố trí nối máng cáp khoa học để tránh chập cháy, mỗi thành phần đều đóng góp vào an toàn chung. Van xả áp đảm bảo sự vận hành an toàn của các hệ thống áp lực, gián tiếp ngăn ngừa các sự cố có thể dẫn đến cháy nổ.
Theo ông Trần Văn Minh, một chuyên gia kỳ cựu trong lĩnh vực an toàn công nghiệp tại Việt Nam: “Van xả áp thường bị xem nhẹ trong quá trình thiết kế và bảo trì, có lẽ vì kích thước nhỏ bé của nó so với các thiết bị chính như bình bồn hay lò hơi. Tuy nhiên, kinh nghiệm thực tế cho thấy, nhiều sự cố nghiêm trọng nhất lại bắt nguồn từ việc van an toàn bị lỗi hoặc không được kiểm định đúng hẹn. Việc đầu tư vào van chất lượng cao và tuân thủ nghiêm ngặt quy trình bảo trì không phải là chi phí, mà là khoản đầu tư bắt buộc cho sự an toàn và sự bền vững của hoạt động.”
Lựa Chọn Van Xả Áp Chất Lượng: Những Yếu Tố Cần Lưu Ý
Lựa chọn van xả áp phù hợp và chất lượng là bước đầu tiên để đảm bảo an toàn. Khi lựa chọn, cần xem xét các yếu tố sau:
- Môi chất: Van được sử dụng cho chất lỏng, khí, hơi nước hay hỗn hợp? Môi chất có tính ăn mòn, độc hại hay dễ cháy nổ không?
- Áp suất hoạt động và áp suất cài đặt: Cần xác định áp suất vận hành tối đa của hệ thống và áp suất mà tại đó van cần mở ra (áp suất cài đặt).
- Nhiệt độ hoạt động: Nhiệt độ của môi chất ảnh hưởng đến vật liệu chế tạo van và lựa chọn gioăng đệm.
- Lưu lượng xả cần thiết: Đây là yếu tố quan trọng nhất, xác định kích thước và loại van. Dung lượng xả phải đủ lớn để giải phóng áp suất kịp thời.
- Vật liệu chế tạo: Cần chọn vật liệu có khả năng chống ăn mòn, chịu nhiệt và áp lực phù hợp với môi chất và điều kiện vận hành.
- Tiêu chuẩn áp dụng: Đảm bảo van được thiết kế và chế tạo theo các tiêu chuẩn quốc tế và quốc gia có liên quan.
- Nhà sản xuất và đơn vị cung cấp uy tín: Lựa chọn sản phẩm từ các nhà sản xuất danh tiếng và đơn vị cung cấp có kinh nghiệm, dịch vụ hỗ trợ kỹ thuật tốt.
Việc tư vấn với các chuyên gia hoặc kỹ sư có kinh nghiệm trong lĩnh vực thiết bị áp lực và an toàn là rất cần thiết để đưa ra lựa chọn tối ưu.
{width=1510 height=501}
Lời Kết: Đầu Tư Cho Van Xả Áp Là Đầu Tư Cho An Toàn
Qua bài viết này, chúng ta có thể thấy rằng, dù là một thiết bị nhỏ bé, van xả áp lại mang trong mình sứ mệnh bảo vệ khổng lồ. Nó chính là tuyến phòng thủ cuối cùng chống lại sự cố quá áp, một trong những nguyên nhân hàng đầu gây ra các tai nạn công nghiệp và cháy nổ. Từ các hệ thống PCCC cho đến các dây chuyền sản xuất hóa chất, năng lượng hay thực phẩm, sự hiện diện và hoạt động tin cậy của van xả áp là điều kiện tiên quyết để đảm bảo an toàn cho thiết bị, tài sản và quan trọng nhất là tính mạng con người.
Đừng bao giờ xem nhẹ vai trò của van xả áp. Việc lựa chọn đúng, lắp đặt chính xác, kiểm định định kỳ và bảo trì thường xuyên không chỉ là tuân thủ quy định, mà còn là thể hiện trách nhiệm với sự an toàn chung. Đầu tư vào van xả áp chất lượng và quy trình quản lý an toàn thiết bị áp lực chuyên nghiệp chính là đầu tư cho sự an tâm và bền vững.
