Trong dòng chảy hối hả của cuộc sống hiện đại, nơi những tòa nhà chọc trời vươn lên kiêu hãnh và các nhà máy công nghiệp ngày đêm hoạt động hết công suất, có một “người hùng thầm lặng” đóng vai trò cực kỳ quan trọng, đảm bảo mọi mạch điện được thông suốt và an toàn. Đó chính là hệ thống Thang Máng Cáp. Bạn có bao giờ tự hỏi, làm thế nào mà hàng ngàn sợi dây điện, cáp mạng chằng chịt lại có thể được sắp xếp gọn gàng, ngăn nắp và bảo vệ an toàn tuyệt đối trong các công trình lớn đến vậy không? Câu trả lời nằm ở giải pháp kỹ thuật tinh tế này. Nó không chỉ đơn thuần là một bộ phận kỹ thuật mà còn là yếu tố then chốt, góp phần vào sự vận hành trơn tru và bền vững của mọi hạ tầng, từ dân dụng đến công nghiệp, thậm chí còn góp phần nâng cao tính thẩm mỹ và an toàn cháy nổ cho công trình. Để hiểu rõ hơn về cách chúng tôi thiết lập hệ thống điện tối ưu, bạn có thể tham khảo thêm thông tin về thang máng cáp điện của chúng tôi.
Thang Máng Cáp Là Gì và Tại Sao Chúng Lại Quan Trọng Đến Thế?
Thang máng cáp là gì?
Thang máng cáp, hay còn gọi là hệ thống dẫn cáp, là một tập hợp các đường đỡ bằng kim loại được thiết kế để nâng đỡ, bảo vệ và quản lý các loại dây cáp điện, cáp mạng, cáp tín hiệu trong các công trình xây dựng. Nói một cách dễ hiểu, chúng giống như những “con đường” đặc biệt dành riêng cho dây dẫn, giúp chúng không bị vướng víu, đứt gãy hay hư hại do các tác động bên ngoài.
Hệ thống này bao gồm nhiều thành phần khác nhau như thang cáp (cable ladder), máng cáp (cable tray), khay cáp (cable trunking), và các phụ kiện đi kèm như co ngang, co lên, co xuống, giá đỡ, nắp đậy… Mỗi loại có chức năng và ứng dụng riêng biệt, phù hợp với từng điều kiện lắp đặt và loại cáp cần dẫn.
Vai trò “xương sống” của thang máng cáp trong hệ thống điện là gì?
Không quá lời khi nói thang máng cáp là “xương sống” của bất kỳ hệ thống điện nào. Tầm quan trọng của chúng thể hiện qua nhiều khía cạnh:
- Bảo vệ cáp tối ưu: Chúng che chắn cáp khỏi các tác nhân gây hại từ môi trường như bụi bẩn, hóa chất, độ ẩm, và đặc biệt là sự va đập cơ học. Điều này kéo dài tuổi thọ của cáp, giảm thiểu chi phí bảo trì và thay thế.
- An toàn điện tuyệt đối: Việc cáp được sắp xếp gọn gàng, không chồng chéo giúp hạn chế tối đa nguy cơ chập cháy, đoản mạch, hoặc điện giật. Đây là yếu tố sống còn, đặc biệt trong các môi trường có mật độ cáp dày đặc như trung tâm dữ liệu, nhà máy sản xuất.
- Quản lý và bảo trì dễ dàng: Khi cáp được phân loại và định tuyến rõ ràng trên thang máng cáp, việc kiểm tra, sửa chữa hay nâng cấp hệ thống trở nên đơn giản và nhanh chóng hơn rất nhiều. Điều này tiết kiệm thời gian và nguồn lực đáng kể.
- Tối ưu không gian và thẩm mỹ: Thay vì những bó cáp lộn xộn, mất mỹ quan, thang máng cáp giúp định hình hệ thống gọn gàng, chuyên nghiệp, phù hợp với kiến trúc hiện đại của công trình.
- Hỗ trợ thông gió và tản nhiệt: Đối với một số loại thang cáp có thiết kế dạng lưới hoặc lỗ thông hơi, chúng còn giúp tản nhiệt hiệu quả cho các bó cáp, ngăn ngừa hiện tượng quá nhiệt gây hỏng hóc hoặc cháy nổ.
Theo ông Trần Văn Hùng, một kỹ sư điện với hơn 20 năm kinh nghiệm trong ngành xây lắp, “Hệ thống thang máng cáp không chỉ là nơi chứa cáp, mà còn là yếu tố nền tảng đảm bảo an toàn, hiệu suất và khả năng mở rộng của một hệ thống điện. Thiếu nó, chúng ta sẽ phải đối mặt với rủi ro chập cháy, khó khăn trong bảo trì và tuổi thọ thiết bị giảm sút nghiêm trọng.”
Các Loại Thang Máng Cáp Phổ Biến và Ứng Dụng Thực Tiễn
Thị trường hiện nay cung cấp đa dạng các loại thang máng cáp, mỗi loại được thiết kế để đáp ứng những yêu cầu cụ thể về tải trọng, môi trường và mục đích sử dụng. Việc lựa chọn đúng loại không chỉ tối ưu chi phí mà còn đảm bảo hiệu quả vận hành và an toàn.
Những loại thang máng cáp nào thường được sử dụng?
- Thang cáp (Cable Ladder): Có cấu trúc dạng thang với các thanh ngang song song, phù hợp cho việc đỡ các bó cáp lớn, nặng và cần thông gió tốt. Thường được dùng trong các nhà máy, xưởng sản xuất, trung tâm điện lực, nơi mà nhiệt độ và tải trọng là yếu tố quan trọng.
- Máng cáp (Cable Tray): Có dạng hình hộp, đáy liền hoặc đáy đục lỗ, mang lại sự bảo vệ toàn diện hơn cho cáp khỏi bụi bẩn và các tác động vật lý. Máng cáp thường được sử dụng trong các tòa nhà văn phòng, trung tâm thương mại, bệnh viện, hoặc những nơi yêu cầu tính thẩm mỹ cao.
- Khay cáp (Cable Trunking): Tương tự máng cáp nhưng thường có kích thước nhỏ hơn, chuyên dùng để dẫn các đường dây nhỏ, cáp tín hiệu hoặc cáp mạng trong các hệ thống dân dụng, văn phòng.

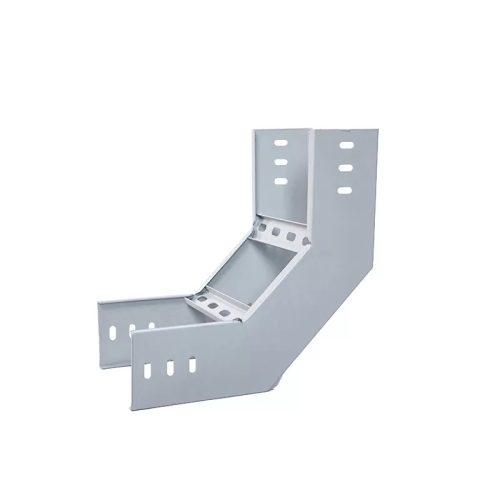

Cấu tạo chính của hệ thống thang máng cáp và phụ kiện đi kèm trong công trình điện
Vật liệu chế tạo thang máng cáp có gì đặc biệt?
Vật liệu là yếu tố then chốt quyết định độ bền, khả năng chịu tải và tính phù hợp của thang máng cáp với môi trường sử dụng. Các vật liệu phổ biến bao gồm:
- Tôn mạ kẽm (Pre-galvanized Steel): Phổ biến nhất, giá thành hợp lý, phù hợp với môi trường trong nhà, khô ráo. Lớp mạ kẽm bảo vệ thép khỏi bị ăn mòn.
- Tôn sơn tĩnh điện (Powder Coated Steel): Cung cấp nhiều màu sắc, tăng tính thẩm mỹ và chống ăn mòn tốt hơn trong môi trường ẩm ướt nhẹ. Thường dùng trong các tòa nhà văn phòng, trung tâm thương mại.
- Thép mạ kẽm nhúng nóng (Hot-dip Galvanized Steel): Bền bỉ vượt trội, khả năng chống ăn mòn tuyệt vời, lý tưởng cho môi trường ngoài trời, khắc nghiệt như nhà máy hóa chất, khu công nghiệp ven biển.
- Thép không gỉ (Stainless Steel): Khả năng chống ăn mòn tối ưu, chịu được môi trường hóa chất mạnh, nhiệt độ cao. Được ứng dụng trong các nhà máy chế biến thực phẩm, dược phẩm, y tế, nơi yêu cầu vệ sinh và độ bền cao.
Việc hiểu rõ về các loại vật liệu này sẽ giúp bạn đưa ra lựa chọn sáng suốt, đặc biệt khi yêu cầu báo giá máng cáp để đảm bảo phù hợp với ngân sách và điều kiện thi công.
Lựa Chọn và Lắp Đặt Thang Máng Cáp: Những Điều Cần Lưu Ý
Việc lựa chọn và lắp đặt thang máng cáp không đơn thuần là mua về rồi gắn lên. Nó đòi hỏi sự tính toán kỹ lưỡng, tuân thủ các tiêu chuẩn kỹ thuật và an toàn để đảm bảo hệ thống điện hoạt động hiệu quả và bền vững.
Làm thế nào để chọn được thang máng cáp phù hợp?
Để chọn đúng loại thang máng cáp, bạn cần xem xét nhiều yếu tố:
- Môi trường lắp đặt: Trong nhà hay ngoài trời? Có ẩm ướt, hóa chất, hay nhiệt độ cao không? Điều này sẽ quyết định loại vật liệu cần sử dụng.
- Loại và số lượng cáp: Cáp điện lực, cáp tín hiệu, hay cáp mạng? Đường kính và tổng trọng lượng của cáp là bao nhiêu? Điều này ảnh hưởng đến kích thước, độ dày và khả năng chịu tải của thang máng. Ví dụ, việc quản lý cáp đồng trần sẽ có yêu cầu riêng về không gian và cách bố trí.
- Yêu cầu về an toàn và thẩm mỹ: Công trình có yêu cầu cao về phòng cháy chữa cháy, chống ăn mòn hay cần tính thẩm mỹ cao không?
- Ngân sách đầu tư: Mỗi loại vật liệu và kích thước sẽ có mức giá khác nhau. Cần cân đối giữa chất lượng và chi phí.
Một trong những giải pháp được nhiều chuyên gia tin dùng hiện nay là sản phẩm của vin thăng long, nổi tiếng về chất lượng và độ bền.
Quy trình lắp đặt thang máng cáp có phức tạp không?
Lắp đặt thang máng cáp là một công việc đòi hỏi sự chính xác và tuân thủ quy định nghiêm ngặt. Dưới đây là các bước cơ bản:
- Khảo sát và thiết kế: Đây là bước đầu tiên và quan trọng nhất, nơi các kỹ sư sẽ khảo sát mặt bằng, tính toán tải trọng, định tuyến đường đi của cáp và thiết kế hệ thống thang máng cáp chi tiết.
- Chuẩn bị vật tư: Tập kết đầy đủ thang máp cáp, phụ kiện, dụng cụ thi công, đảm bảo đúng chủng loại và số lượng theo thiết kế.
- Định vị và đánh dấu: Đánh dấu vị trí lắp đặt các giá đỡ, thanh treo theo bản vẽ kỹ thuật.
- Lắp đặt giá đỡ và thanh treo: Cố định chắc chắn các bộ phận đỡ hệ thống thang máng cáp lên trần, tường hoặc sàn nhà.
- Lắp đặt thang máng cáp: Gắn các đoạn thang cáp, máng cáp vào giá đỡ, sử dụng các phụ kiện như co ngang, co lên, co xuống để chuyển hướng đường đi của cáp. Đảm bảo các mối nối chắc chắn, an toàn và có tiếp địa tốt.
- Kéo và sắp xếp cáp: Sau khi hệ thống thang máng cáp hoàn chỉnh, tiến hành kéo cáp và sắp xếp gọn gàng vào bên trong. Đảm bảo cáp không bị xoắn, gấp khúc hay chồng chéo quá mức.
- Kiểm tra và nghiệm thu: Kiểm tra toàn bộ hệ thống từ vật liệu, mối nối, tiếp địa đến việc sắp xếp cáp. Đảm bảo mọi thứ đạt chuẩn an toàn và kỹ thuật trước khi đưa vào sử dụng.
Công nhân đang lắp đặt hệ thống thang máng cáp công nghiệp trong nhà máy
Thang Máng Cáp và Những Tiêu Chuẩn An Toàn Quốc Tế
Trong môi trường công nghiệp, đặc biệt là các nhà máy lớn, việc đảm bảo an toàn điện là ưu tiên hàng đầu. Hệ thống máng điện công nghiệp cần tuân thủ nghiêm ngặt các tiêu chuẩn. Thang máng cáp không chỉ là thiết bị mà còn là một phần của giải pháp an toàn tổng thể.
Tại sao thang máng cáp phải tuân thủ tiêu chuẩn an toàn?
Việc tuân thủ các tiêu chuẩn an toàn quốc tế (như IEC, NEMA) và tiêu chuẩn Việt Nam (TCVN) là vô cùng quan trọng vì:
- Đảm bảo tính mạng con người: Ngăn ngừa nguy cơ điện giật, cháy nổ do sự cố điện.
- Bảo vệ tài sản và thiết bị: Tránh hỏng hóc máy móc, thiết bị đắt tiền.
- Nâng cao độ tin cậy của hệ thống: Đảm bảo nguồn điện ổn định, liên tục cho sản xuất và sinh hoạt.
- Tuân thủ pháp luật: Tránh các rủi ro pháp lý và trách nhiệm hình sự khi xảy ra sự cố.
- Nâng cao uy tín doanh nghiệp: Thể hiện sự chuyên nghiệp và trách nhiệm với cộng đồng.
Các tiêu chuẩn quan trọng cần biết khi sử dụng thang máng cáp là gì?
- Tiêu chuẩn về vật liệu: Đảm bảo vật liệu chế tạo có khả năng chống ăn mòn, chịu nhiệt và chịu lực theo yêu cầu.
- Tiêu chuẩn về kích thước và tải trọng: Xác định kích thước phù hợp với lượng cáp và khả năng chịu tải tối đa của hệ thống.
- Tiêu chuẩn về nối đất (Earthing): Hệ thống thang máng cáp phải được nối đất đúng cách để đảm bảo an toàn, dẫn các dòng điện rò rỉ xuống đất, tránh nguy cơ giật điện.
- Tiêu chuẩn về chống cháy: Đối với các công trình yêu cầu cao về phòng cháy chữa cháy, vật liệu và lớp phủ của thang máng cáp cần có khả năng chống cháy hoặc làm chậm quá trình cháy.
- Tiêu chuẩn về lắp đặt: Quy định về khoảng cách treo, cách thức cố định, xử lý các mối nối và điểm chuyển hướng.
Bên cạnh các tiêu chuẩn quốc tế, tại Việt Nam, các quy định và hướng dẫn của Bộ Xây dựng, Bộ Công Thương cũng là kim chỉ nam cho việc thiết kế và thi công hệ thống điện nói chung và thang máng cáp nói riêng. Việc lựa chọn nhà cung cấp uy tín, có kinh nghiệm và am hiểu sâu sắc về các tiêu chuẩn này là yếu tố then chốt để đảm bảo an toàn tuyệt đối cho công trình của bạn.
Tương Lai của Thang Máng Cáp: Tiết Kiệm Năng Lượng và Thông Minh Hơn
Khi công nghệ ngày càng phát triển, nhu cầu về một hệ thống điện linh hoạt, hiệu quả và “thông minh” cũng tăng cao. Thang máng cáp, dù là một thành phần cơ bản, cũng không nằm ngoài xu hướng này.
Thang máng cáp có thể “thông minh” được không?
Trong tương lai không xa, chúng ta có thể thấy những hệ thống thang máng cáp tích hợp nhiều tính năng thông minh hơn. Ví dụ:
- Cảm biến nhiệt độ: Để giám sát nhiệt độ của cáp, phát hiện sớm các điểm quá nhiệt và cảnh báo nguy cơ cháy nổ.
- Hệ thống giám sát tải trọng: Giúp phân tích và cân bằng tải trọng của cáp theo thời gian thực, đảm bảo không vượt quá giới hạn cho phép.
- Tích hợp hệ thống quản lý tòa nhà (BMS): Cho phép giám sát và điều khiển hệ thống cáp từ xa, tối ưu hóa việc sử dụng năng lượng và bảo trì.
- Vật liệu tiên tiến: Phát triển các vật liệu nhẹ hơn, bền hơn, có khả năng tự phục hồi hoặc chống nhiễu điện từ tốt hơn.
- Thiết kế module hóa: Giúp việc lắp đặt, tháo dỡ và mở rộng hệ thống trở nên nhanh chóng và dễ dàng hơn, tiết kiệm thời gian và chi phí nhân công.
Sự phát triển của công nghệ vật liệu và điện tử sẽ biến thang máng cáp từ một cấu trúc tĩnh thành một phần động, tương tác của hệ thống hạ tầng điện, góp phần vào việc xây dựng những công trình xanh, thông minh và bền vững hơn.
Kết Luận
Có thể nói, thang máng cáp không chỉ là một phần thiết yếu mà còn là nền tảng vững chắc cho sự an toàn và hiệu quả của mọi hệ thống điện hiện đại. Từ việc bảo vệ cáp, đảm bảo an toàn điện, đến việc tối ưu hóa không gian và hỗ trợ bảo trì, vai trò của chúng là không thể phủ nhận. Trong bối cảnh công nghệ và nhu cầu sử dụng năng lượng ngày càng tăng, việc lựa chọn, thiết kế và lắp đặt hệ thống thang máng cáp đúng chuẩn, chất lượng cao là một khoản đầu tư xứng đáng, mang lại sự yên tâm và bền vững cho mọi công trình. Hãy luôn ưu tiên những giải pháp và sản phẩm chất lượng để đảm bảo an toàn tối đa cho cuộc sống và công việc của bạn.
