Hố Pit Thang Máy Là Gì? Khám Phá Tầm Quan Trọng và Yêu Cầu Kỹ Thuật Chi Tiết

Khi nhắc đến việc lắp đặt thang máy, một trong những khái niệm kỹ thuật quan trọng mà bạn cần nắm rõ chính là hố pit thang máy. Đây không chỉ là một phần cấu tạo đơn thuần mà còn đóng vai trò cốt yếu trong việc đảm bảo an toàn và hiệu suất vận hành của toàn bộ hệ thống. Vậy, chính xác thì Hố Pit Thang Máy Là Gì và tại sao nó lại cần thiết đến vậy? Bài viết này sẽ đi sâu giải thích mọi khía cạnh liên quan, từ định nghĩa, cấu tạo, chức năng cho đến các yêu cầu thi công và những giải pháp linh hoạt dành cho công trình của bạn.

Hố Pit Thang Máy Là Gì? Định Nghĩa Chi Tiết

Hố pit thang máy (hay còn gọi là hố thang máy) là phần không gian trống nằm sâu nhất bên dưới giếng thang, tính từ mặt đáy giếng thang lên đến mặt sàn của điểm dừng tầng đầu tiên. Về cơ bản, hố pit được tạo ra bằng cách đào sâu xuống dưới nền móng của công trình và thường được tích hợp chặt chẽ vào cấu trúc tổng thể của tòa nhà để gia tăng độ vững chắc.

Để đảm bảo an toàn và tính toán chính xác, độ sâu của hố pit thang máy được xác định dựa trên công thức kỹ thuật chuyên biệt:

*Độ sâu hố pit = (V²) / (2 g) + Khoảng dừng an toàn**

Trong đó:

• V: Là tốc độ vận hành của thang máy (đơn vị: mét/giây – m/s). Tốc độ càng cao, độ sâu hố pit yêu cầu càng lớn để có đủ không gian phanh và dừng.
• g: Là gia tốc trọng trường, một hằng số khoảng 9.81 m/s².
• Khoảng dừng an toàn (Safety Distance to Stop – SDS): Đây là quãng đường mà thang máy cần để dừng lại một cách an toàn trong trường hợp khẩn cấp hoặc khi xảy ra sự cố kỹ thuật. Khoảng cách này thường tuân thủ các tiêu chuẩn an toàn quốc tế và khuyến nghị của nhà sản xuất thang máy.

Trong quá trình thi công xây dựng hố pit, việc đảm bảo các yếu tố kỹ thuật là cực kỳ quan trọng, từ việc chọn vật liệu cho đến việc tuân thủ các quy định về kích thước bulong và các chi tiết lắp đặt khác để đảm bảo sự ổn định và an toàn cho toàn bộ cấu trúc.

Tầm Quan Trọng và Chức Năng Của Hố Pit Trong Hệ Thống Thang Máy

Hố pit thang máy là một bộ phận không thể thiếu để đảm bảo an toàn và hiệu quả vận hành của bất kỳ hệ thống thang máy nào, dù là trong các tòa nhà cao tầng, chung cư, trung tâm thương mại, khách sạn hay ngay cả nhà riêng. Chức năng chính của hố pit là:

• Đảm bảo không gian an toàn cho cabin: Hố pit cung cấp khoảng không gian cần thiết để cabin thang máy di chuyển xuống dưới điểm dừng tầng thấp nhất, giúp thang dừng đúng vị trí và êm ái.
• Bảo vệ thiết bị giảm chấn: Các bộ giảm chấn được lắp đặt dưới hố pit giúp hấp thụ lực va đập trong trường hợp cabin di chuyển quá tốc độ hoặc xuống quá vị trí dừng cuối cùng, bảo vệ người dùng và thiết bị.
• Chứa các thiết bị phụ trợ: Hố pit là nơi đặt một số thiết bị cần thiết cho vận hành và bảo trì.

Về cấu trúc, hố thang máy thường được làm từ bê tông cốt thép để đảm bảo độ vững chắc và khả năng chịu tải. Một yêu cầu cực kỳ quan trọng khác là khả năng chống thấm phải thật tốt, nhằm ngăn chặn nước hoặc hơi ẩm xâm nhập, tránh gây hư hại cho các thiết bị điện và cơ khí bên trong.

Bên Trong Hố Pit Thang Máy Có Gì? Các Thành Phần Chính

Mặc dù hố pit không chứa các bộ phận điện tử phức tạp nhất của thang máy, nhưng nó là nơi đặt những thành phần thiết yếu để đảm bảo an toàn và vận hành:

• Các bộ giảm chấn (Buffer): Bao gồm giảm chấn cho cabin và giảm chấn cho đối trọng thang máy. Chúng là những lò xo hoặc piston thủy lực, hoạt động như “tấm đệm” an toàn cuối cùng.
• Đèn chiếu sáng: Cung cấp ánh sáng đủ cho kỹ thuật viên khi thực hiện công việc bảo trì hoặc kiểm tra.
• Thang lên xuống: Một chiếc thang nhỏ được lắp đặt cố định hoặc có thể tháo rời, giúp kỹ thuật viên dễ dàng tiếp cận hố pit để kiểm tra, bảo trì hoặc sửa chữa.
• Cảm biến cảnh báo: Tùy theo yêu cầu và tiêu chuẩn, có thể lắp đặt các cảm biến cảnh báo độ ẩm, ngập nước hoặc báo cháy để phát hiện sớm các vấn đề tiềm ẩn, bảo vệ thiết bị.

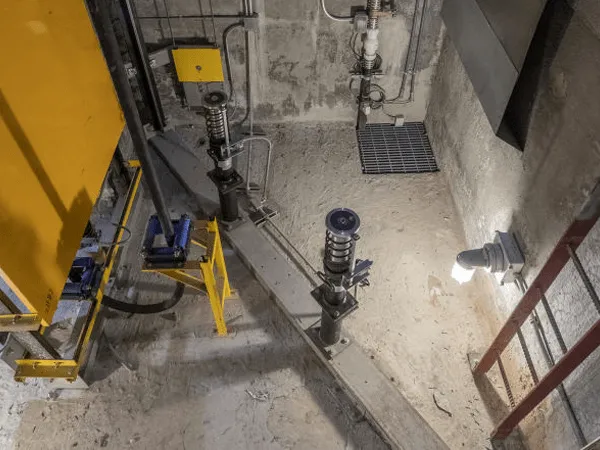

Các thành phần trong hố pit thang máy

Các thành phần này dù đơn giản nhưng lại vô cùng quan trọng, giúp duy trì sự an toàn và ổn định của hệ thống thang máy trong suốt quá trình hoạt động.

Những Loại Thang Máy Nào Cần Hố Pit?

Việc có cần hố pit hay không và độ sâu của hố pit phụ thuộc vào loại công nghệ thang máy và mục đích sử dụng:

• Thang máy tải khách nhà cao tầng: Các tòa nhà như chung cư, văn phòng thường sử dụng thang máy công nghệ cáp kéo với tốc độ di chuyển cao. Do đó, loại thang này bắt buộc phải có hố pit với độ sâu lớn để đảm bảo an toàn.
• Thang máy mini dùng cho nhà ở gia đình: Với tải trọng và tốc độ thấp hơn, thang máy gia đình có nhiều lựa chọn về hố pit:
  • Thang máy cáp kéo: Vẫn cần hố pit với độ sâu từ 500-1200mm tùy loại.
  • Thang máy thủy lực: Cần hố pit thấp hơn, khoảng 100-200mm.
  • Thang máy trục vít và khí nén: Đây là những giải pháp cho thang máy không hố pit hoặc hố pit cực thấp, chỉ từ 0-100mm.

Kích Thước Hố Pit Thang Máy Tiêu Chuẩn

Kích thước của hố pit (chiều dài, chiều rộng) thường bằng với kích thước giếng thang và phụ thuộc vào kích thước của cabin. Thông thường, hố pit sẽ lớn hơn kích thước cabin khoảng 5-15cm mỗi chiều để đảm bảo khoảng cách an toàn.

Về độ sâu, kích thước hố pit có sự khác biệt rõ rệt tùy thuộc vào loại thang máy và tốc độ vận hành:

• Thang máy tải khách tòa nhà cao tầng (công nghệ cáp kéo): Thường yêu cầu độ sâu hố pit từ 1500-2500mm để phù hợp với tốc độ di chuyển lớn và hệ thống giảm chấn.
• Thang máy gia đình:
  • Công nghệ cáp kéo: Hố pit sâu khoảng 800-1400mm.
  • Công nghệ thủy lực: Hố pit thấp hơn, chỉ từ 100-200mm.
  • Công nghệ trục vít và khí nén: Hố pit cực thấp, thường từ 0-100mm.

Các Loại Hố Pit Phổ Biến Trong Xây Dựng Thang Máy

Có hai kiểu hố pit chính được sử dụng phổ biến, tùy thuộc vào thiết kế công trình và hiện trạng xây dựng:

Hố Pit Bằng Bê Tông Cốt Thép

Loại hố pit này thường được thi công khi xây dựng nhà mới, đặc biệt dành cho các loại thang máy cáp kéo. Hố thang máy bê tông cốt thép được xây dựng liền mạch với kết cấu khung nhà, đảm bảo độ vững chắc và khả năng chịu lực tối ưu. Đây là lựa chọn lý tưởng cho các thang máy tốc độ cao, cần độ sâu lớn để đảm bảo an toàn tuyệt đối khi vận hành.

Hố pit thang máy bê tông cốt thép

Hố thang máy bê tông cốt thép thường được làm liền với kết cấu khung nhà, đảm bảo độ sâu lớn cho thang máy tốc độ cao.

Hố Pit Bằng Khung Thép Vách Kính

Kiểu hố pit này thường được thiết kế cho các công trình nhà cải tạo hoặc khi lắp đặt thang máy kính. Hố pit khung thép vách kính phù hợp với các loại thang máy có hố pit thấp hoặc không cần hố pit. Ưu điểm nổi bật của nó là tính thẩm mỹ cao, phù hợp với thiết kế hiện đại và giúp tiết kiệm chi phí sửa chữa kết cấu nhà ở mức tối thiểu.

Hố pit thang máy khung thép vách kính

Hố thang máy khung kim loại và vách kính được sử dụng cho thang máy nhỏ hoặc hố pit ngắn, tối ưu thẩm mỹ và chi phí.

Những Yêu Cầu Quan Trọng Khi Thi Công Hố Pit Thang Máy

Quá trình thi công hố pit là một trong những bước đầu tiên và quan trọng nhất trong việc lắp đặt thang máy. Để đảm bảo an toàn và vận hành ổn định, cần lưu ý các yêu cầu sau:

Yêu Cầu Về Kết Cấu và Kích Thước Hố Pit

• Kích thước chuẩn: Hố pit cần có kích thước chiều dài và chiều rộng đúng tiêu chuẩn để cabin thang máy di chuyển mà không bị va chạm với các vách hố, đảm bảo khoảng hở an toàn.
• Độ sâu phù hợp: Độ sâu phải được tính toán kỹ lưỡng, đảm bảo phù hợp với tốc độ vận hành của thang máy. Chiều sâu phổ biến thường dao động từ 0.6m đến 1.4m tùy loại thang máy. Đối với thang máy cáp kéo sử dụng trong các tòa nhà cao tầng với tốc độ lớn, hố pit cần sâu hơn, từ 1.5m đến 2m.
• Độ bền và khả năng chịu tải: Vật liệu xây dựng hố pit phải đảm bảo độ bền cao và khả năng chịu tải tốt. Kết cấu phải vững chắc để chống chịu được các tác động trong quá trình vận hành và tải trọng của thiết bị. Việc tuân thủ tiêu chuẩn đai ốc và các linh kiện liên kết khác là yếu tố then chốt để đảm bảo sự bền vững của kết cấu.

Yêu Cầu Về Thoát Nước và Chống Thấm Hố Pit Thang Máy

• Tầm quan trọng của chống thấm: Nếu hố pit được thiết kế âm sàn, nó sẽ thường xuyên tiếp xúc với hơi ẩm và nguy cơ nước ngấm từ nền đất. Hố pit bị ngấm nước mà không được xử lý kịp thời sẽ làm tăng độ ẩm, hoặc thậm chí nước có thể tiếp xúc trực tiếp với cabin và các thiết bị cảm biến lắp đặt dưới hố pit, dẫn đến gỉ sét, chập điện và hư hỏng nghiêm trọng. Vì vậy, chống thấm cho hố pit thang máy là cực kỳ cần thiết và không thể xem nhẹ.

Chống thấm cho hố pit thang máy ngay từ khi bắt đầu xây dựng nhà

Hãy ưu tiên chống thấm hố pit thang máy ngay từ giai đoạn xây dựng nền móng để đạt hiệu quả tốt nhất.

• Giải pháp chống thấm hiệu quả: Khi thi công hố pit âm sàn, cần thực hiện chống thấm cả bên trong và bên ngoài. Yêu cầu thợ xây dựng làm chống thấm ngay từ đầu sẽ hiệu quả hơn rất nhiều so với việc chống thấm bổ sung sau này. Các vật liệu chống thấm phổ biến có thể kể đến là sika dạng bột hoặc dạng tấm.

Chống thấm bổ sung cho hố pit thang máy từ bên trong

Chống thấm bổ sung từ bên trong giúp gia tăng khả năng ngăn nước hiệu quả cho hố pit thang máy.

• Hệ thống thoát nước dự phòng: Ngoài việc chống thấm tốt, bạn nên trang bị thêm hố thu nước và lắp đặt máy bơm tự động. Hệ thống này sẽ hoạt động như một biện pháp phòng ngừa, kịp thời bơm nước ra ngoài trong trường hợp có nước ngấm vào, bảo vệ các thiết bị quan trọng.

Giải Pháp Thang Máy Không Cần Hố Pit Hoặc Hố Pit Ngắn

Trong một số trường hợp cụ thể như sửa chữa nhà cũ, các căn nhà xây thô không thể đào hoặc làm lại móng, hoặc nhà ở khu vực đất thấp có nguy cơ ngập lụt, việc làm hố pit âm sâu xuống nền đất là điều nên tránh. Khi đó, giải pháp tối ưu là sử dụng các công nghệ thang máy không cần hố pit hoặc chỉ cần hố pit ngắn.

Hiện nay, có ba loại thang máy phổ biến đáp ứng yêu cầu này cho nhà ở gia đình:

• Thang máy thủy lực: Cần hố pit cao khoảng 100-200mm.
• Thang máy chân không và thang máy trục vít: Có hố pit cực thấp, chỉ khoảng 5-6cm.

Vậy, làm thế nào để thi công mà không cần đào hố pit cho những loại thang máy này? Một giải pháp hiệu quả cho thang máy có hố pit ngắn là nâng mặt sàn tại khu vực lắp đặt thang máy lên khoảng 10cm, tương đương với độ sâu hố pit cần thiết. Việc này khá đơn giản: chỉ cần xây thêm một hàng gạch trên mặt sàn và lắp khung giếng thang lên đó, phần không gian âm xuống sẽ tạo thành hố pit. Với mức chênh lệch nhỏ này, việc bước vào thang máy vẫn rất dễ dàng và thuận tiện cho người sử dụng.

Cách lắp đặt thang máy không cần đào hố pit

Giải pháp nâng mặt sàn giúp lắp đặt thang máy hố pit ngắn mà không cần đào sâu, tối ưu cho nhà cải tạo.

Bản Thiết Kế Cấu Trúc Hố Pit Thang Máy và Tầm Quan Trọng

Bản vẽ thiết kế mô tả kết cấu hố pit thang máy là một phần không thể thiếu trong quy trình xây dựng và lắp đặt. Nó thường được thể hiện đầy đủ trong các bản vẽ thiết kế thang máy chi tiết, bao gồm:

• Kích thước: Chiều dài, chiều rộng, và độ sâu chính xác của hố pit.
• Vật liệu: Loại vật liệu sử dụng (bê tông cốt thép, khung thép…).
• Khả năng chịu tải: Các thông số kỹ thuật về tải trọng mà hố pit có thể chịu được.
• Hệ thống an toàn: Vị trí và thông số của các thiết bị an toàn như giảm chấn, cảm biến.
• Các yếu tố khác: Chi tiết về chống thấm, thoát nước, vị trí lắp đặt thang kỹ thuật…

Bản vẽ kết cấu hố pit thang máy có vai trò cực kỳ quan trọng trong việc đảm bảo quá trình thi công xây lắp hố pit diễn ra đúng chuẩn kỹ thuật, từ đó giúp thang máy vận hành một cách an toàn, trơn tru và hiệu quả. Việc thiết kế và xây dựng hố pit phải tuân thủ nghiêm ngặt các yêu cầu kỹ thuật và tiêu chuẩn an toàn để mang lại sự thuận tiện và an toàn tối đa cho người sử dụng thang máy và cho cả công trình.

Bản vẽ kết cấu hố pit thang máy mô tả chiều sâu hố và vị trí sàn tầng

Bản vẽ kết cấu hố pit cung cấp chi tiết về chiều sâu hố và vị trí sàn tầng.

Bản vẽ kết cấu hố pit thang máy mô tả chiều sâu hố và vị trí sàn tầng

Bản vẽ hướng dẫn thi công chi tiết hố pit thang máy bằng vật liệu bê tông cốt thép.

Kết Luận

Qua bài viết này, hy vọng bạn đã có cái nhìn tổng quan và sâu sắc hơn về hố pit thang máy là gì, vai trò không thể thiếu của nó trong cấu tạo và vận hành an toàn của thang máy. Từ định nghĩa cơ bản, các thành phần bên trong, yêu cầu về kích thước, kết cấu, cho đến tầm quan trọng của việc chống thấm và các giải pháp thay thế linh hoạt khi không thể đào hố pit sâu, tất cả đều là những kiến thức quan trọng.

Việc hiểu rõ về hố pit sẽ giúp bạn có sự chuẩn bị tốt nhất khi có kế hoạch xây dựng nhà hoặc lắp đặt thang máy, đảm bảo công trình bền vững và hệ thống thang máy hoạt động hiệu quả, an toàn. Nếu bạn có bất kỳ thắc mắc nào hoặc cần tư vấn chuyên sâu về giải pháp thang máy phù hợp với công trình của mình, đừng ngần ngại tìm đến các chuyên gia hoặc nhà cung cấp thang máy uy tín để được hỗ trợ chi tiết.
