Bulong, những chi tiết kim loại nhỏ bé nhưng đóng vai trò cực kỳ then chốt trong việc kết nối các bộ phận, tạo nên sự vững chắc và an toàn cho mọi công trình từ đơn giản đến phức tạp. Tuy nhiên, khi nói đến chúng, nhiều người thường chỉ nghĩ đơn thuần là “con ốc, con vít”. Ít ai để ý rằng, việc hiểu và lựa chọn đúng Kích Thước Bulong lại là một câu chuyện hoàn toàn khác, có ảnh hưởng trực tiếp đến độ bền, khả năng chịu lực, thậm chí là sự an toàn của cả hệ thống. Trong thế giới cơ khí, xây dựng hay lắp đặt các hệ thống như cửa chống cháy, việc nắm vững các thông số này không chỉ là kiến thức cơ bản mà còn là yếu tố quyết định sự thành bại của mối ghép. Bài viết này sẽ cùng bạn đi sâu tìm hiểu vì sao vấn đề tưởng chừng nhỏ nhặt này lại ẩn chứa tầm quan trọng lớn đến vậy.
Vì Sao Kích Thước Bulong Lại Quan Trọng Đến Vậy Trong Mọi Mối Ghép?
Kích thước bulong ảnh hưởng thế nào đến khả năng chịu lực?
Kích thước bulong, đặc biệt là đường kính ren, là yếu tố chính quyết định khả năng chịu tải của mối ghép. Một bulong quá nhỏ so với lực tác động sẽ dễ bị đứt gãy, trượt ren, hoặc biến dạng, dẫn đến hỏng hóc toàn bộ cấu trúc.
Bulong là trái tim của mọi mối nối cơ khí. Từ những chiếc ghế đơn giản trong nhà cho đến kết cấu thép đồ sộ của một tòa nhà chọc trời hay hệ thống máng dây điện phức tạp trong các công trình hiện đại, tất cả đều cần đến bulong để kết nối các thành phần lại với nhau. Và giống như trái tim cần có kích thước phù hợp với cơ thể, bulong cũng cần có kích thước chuẩn xác cho từng ứng dụng. Việc sử dụng đúng kích thước bulong đảm bảo rằng mối ghép có đủ khả năng chịu được các loại tải trọng: lực kéo, lực cắt, mô-men xoắn, và cả rung động trong suốt quá trình hoạt động. Một mối ghép bulong được tính toán và thi công chuẩn xác sẽ phân bổ đều lực tác động, tránh tập trung ứng suất tại một điểm, từ đó gia tăng tuổi thọ và độ tin cậy cho toàn bộ hệ thống. Ngược lại, sai sót trong việc chọn kích thước có thể dẫn đến những hậu quả khôn lường, từ những sự cố nhỏ như lỏng lẻo kết nối, tiếng ồn khó chịu, cho đến thảm kịch lớn hơn như sập đổ công trình.
Hiểu rõ về bulong là gì và các loại khác nhau của nó là bước đầu tiên để nhận ra tầm quan trọng của kích thước. Mỗi loại bulong được thiết kế để đáp ứng các yêu cầu kỹ thuật cụ thể, và kích thước chính là thông số quan trọng nhất để phân loại và sử dụng chúng.
Hiểu Rõ Các Thông Số Quyết Định Kích Thước Bulong
Việc xác định kích thước bulong không chỉ đơn thuần là đo chiều dài và đường kính. Nó là sự kết hợp của nhiều thông số kỹ thuật quan trọng, tạo nên một hệ thống tiêu chuẩn phức tạp nhưng cần thiết.
Kích thước bulong được đo như thế nào?
Kích thước bulong thường được đo dựa trên ba thông số chính: đường kính ren (hoặc đường kính ngoài của ren), chiều dài thân bulong (không bao gồm đầu bulong, đo từ mặt dưới đầu đến cuối thân), và bước ren (khoảng cách giữa hai đỉnh ren liên tiếp).
Trên thế giới, có hai hệ thống tiêu chuẩn đo lường kích thước bulong phổ biến nhất: hệ mét (Metric) và hệ inch (Imperial/Unified). Hệ mét sử dụng đơn vị milimét (mm) cho đường kính và chiều dài, cùng với bước ren tính bằng mm. Ví dụ phổ biến là M10x1.5×50, nghĩa là bulong có đường kính ren danh nghĩa 10mm, bước ren 1.5mm, và chiều dài 50mm. Hệ inch sử dụng đơn vị inch cho đường kính và chiều dài, còn bước ren được tính bằng số ren trên mỗi inch (threads per inch – TPI). Ví dụ 1/4″-20×1″, nghĩa là bulong có đường kính 1/4 inch, 20 ren trên mỗi inch, và chiều dài 1 inch.
Việc hiểu rõ các thông số này là nền tảng để tra cứu và áp dụng đúng các tiêu chuẩn quốc tế và Việt Nam. Mỗi tiêu chuẩn như ISO, DIN, ASTM, JIS hay TCVN đều quy định chi tiết về dung sai, hình dạng ren, và các thông số kỹ thuật khác liên quan đến thông số bulong.
Đường Kính Ren – Nền Tảng Quan Trọng Nhất
Đường kính ren là thông số đầu tiên và có lẽ là quan trọng nhất khi nhắc đến kích thước bulong. Nó là cơ sở để tính toán tiết diện chịu lực của bulong. Đường kính càng lớn, tiết diện chịu lực càng lớn, do đó bulong có khả năng chịu tải trọng cao hơn. Tuy nhiên, việc lựa chọn đường kính còn phụ thuộc vào vật liệu của bulong, vật liệu được kết nối và loại tải trọng cụ thể. Sử dụng đường kính quá lớn không phải lúc nào cũng tốt, nó có thể yêu cầu lỗ khoan lớn hơn, làm suy yếu vật liệu nền hoặc đơn giản là không cần thiết và tốn kém.
Các series đường kính phổ biến trong hệ mét bao gồm M3, M4, M5, M6, M8, M10, M12, M14, M16, M18, M20, M24, M30, v.v. Mỗi kích thước này có các bước ren tiêu chuẩn tương ứng, nhưng cũng có thể có bước ren mịn hoặc siêu mịn cho các ứng dụng đặc biệt cần khả năng chống rung cao hoặc điều chỉnh chính xác.
Chiều Dài Bulong – Không Dư, Không Thiếu
Chiều dài bulong cần được tính toán sao cho đủ để xuyên qua tất cả các chi tiết cần ghép nối, vòng đệm (long đền), vòng đệm vênh (lông đền khóa), và còn thừa đủ phần ren để bắt đai ốc (ê cu) một cách chắc chắn.
- Nếu bulong quá ngắn: Đai ốc không thể bắt hết ren, mối ghép không đạt được lực siết cần thiết, dễ bị lỏng và hỏng.
- Nếu bulong quá dài: Phần thừa ra có thể gây vướng víu, cản trở các bộ phận khác, mất thẩm mỹ, hoặc thậm chí gây nguy hiểm.
Việc lựa chọn chiều dài còn liên quan đến phương pháp siết bulong (bằng tay, bằng máy, siết lực, siết góc) và yêu cầu về lực kẹp (clamping force) của mối ghép. Một bulong có chiều dài phù hợp sẽ đảm bảo lực kẹp phân bố đều trên diện tích tiếp xúc, giúp mối ghép bền vững hơn.
Bước Ren – Độ Chặt và Khả Năng Chống Rung
Bước ren (hoặc số ren trên inch) quyết định độ “mịn” hay “thô” của ren.
- Ren thô (coarse thread): Bước ren lớn hơn, dễ lắp đặt và tháo lắp hơn, ít bị hỏng ren khi lắp đặt, và có khả năng chịu tải trọng dọc trục tốt hơn trong một số điều kiện. Phổ biến trong hầu hết các ứng dụng thông thường.
- Ren mịn (fine thread): Bước ren nhỏ hơn, có khả năng chống rung tốt hơn do diện tích tiếp xúc ren lớn hơn, cho phép điều chỉnh chính xác hơn (ví dụ: trong các thiết bị đo lường, quang học), và có thể chịu tải trọng ngang tốt hơn. Tuy nhiên, dễ bị hỏng ren hơn khi lắp đặt và yêu cầu độ chính xác cao hơn trong gia công.
Việc lựa chọn bước ren phụ thuộc vào ứng dụng cụ thể. Ví dụ, trong các môi trường có rung động mạnh, ren mịn thường được ưu tiên. Còn đối với các kết cấu thép lớn, ren thô thường là lựa chọn phổ biến vì tính dễ lắp đặt và khả năng chịu lực tốt.
Các Loại Kích Thước Bulong Phổ Biến Trên Thị Trường Việt Nam
Thị trường Việt Nam chủ yếu sử dụng bulong theo hệ mét, phù hợp với các tiêu chuẩn TCVN và ISO. Các loại kích thước bulong phổ biến nhất thường nằm trong dải đường kính từ M6 đến M30.
- Bulong M6 – M12: Rất thông dụng trong các ứng dụng nhẹ và trung bình như lắp ráp nội thất, thiết bị gia dụng, xe máy, ô tô, và các kết cấu nhỏ hơn. Kích thước này thường đi kèm với các loại đai ốc, vòng đệm và long đền phù hợp.
- Bulong M14 – M24: Được sử dụng rộng rãi trong kết cấu thép nhà xưởng, cầu đường, lắp đặt máy móc công nghiệp, và các mối ghép chịu tải trọng lớn hơn. Đây là dải kích thước quan trọng trong ngành xây dựng và cơ khí.
- Bulong M27, M30 trở lên: Dành cho các công trình đặc thù yêu cầu khả năng chịu tải cực lớn như các cấu kiện siêu trường, siêu trọng, tháp gió, cầu lớn, hoặc các hệ thống nền móng.
Cách chọn kích thước bulong chuẩn xác cho từng ứng dụng kết nối
Mặc dù hệ mét chiếm ưu thế, bulong hệ inch vẫn có mặt trong một số ngành công nghiệp đặc thù hoặc các thiết bị nhập khẩu từ các quốc gia sử dụng hệ inch. Do đó, việc nhận biết và phân biệt giữa hai hệ đo lường này là vô cùng cần thiết để tránh nhầm lẫn trong quá trình sửa chữa, bảo trì, hoặc lắp đặt. Sự nhầm lẫn giữa bulong hệ mét và hệ inch, dù chỉ là một chút khác biệt về bước ren, cũng có thể làm hỏng ren của cả bulong và đai ốc, gây lỏng mối ghép và tiềm ẩn nguy cơ mất an toàn.
Sai Lầm Thường Gặp Khi Chọn Kích Thước Bulong và Hậu Quả Khó Lường
Việc chọn sai kích thước bulong là một trong những nguyên nhân phổ biến dẫn đến hỏng hóc trong các mối ghép cơ khí. Điều đáng nói là, nhiều người vẫn chưa nhận thức hết được mức độ nghiêm trọng của những sai lầm này.
Hậu quả của việc sử dụng bulong sai kích thước là gì?
Sử dụng bulong sai kích thước có thể dẫn đến nhiều hậu quả nghiêm trọng như: mối ghép bị lỏng lẻo do không đủ lực siết, hỏng ren bulong hoặc đai ốc, giảm khả năng chịu tải, gia tăng rung động, suy yếu cấu trúc tổng thể, và nguy hiểm nhất là sập đổ công trình hoặc hỏng hóc thiết bị gây tai nạn lao động.
Theo Kỹ sư Lê Đình Bách, một chuyên gia giàu kinh nghiệm trong lĩnh vực kết cấu thép, “Việc lựa chọn bulong không chỉ đơn thuần là tìm một con bulong có đường kính và chiều dài ‘gần giống’. Nó đòi hỏi sự hiểu biết sâu sắc về tải trọng dự kiến, môi trường làm việc, và tiêu chuẩn kỹ thuật áp dụng. Một bulong M12 thay cho M16 có thể trông vẫn ‘vừa’ vào lỗ khoan, nhưng khả năng chịu lực của nó sẽ khác biệt hoàn toàn, và đó là sự khác biệt giữa an toàn và rủi ro.”
- Sử dụng bulong nhỏ hơn yêu cầu: Không đủ sức chịu tải, dễ bị biến dạng, đứt gãy dưới tác động của lực hoặc rung động. Mối ghép nhanh chóng bị lỏng.
- Sử dụng bulong lớn hơn yêu cầu: Phải khoan lỗ lớn hơn, làm suy yếu vật liệu nền. Có thể gây khó khăn trong lắp đặt, vướng víu các bộ phận khác. Đôi khi, việc dùng bulong lớn hơn còn tạo ra sự tự tin sai lầm về độ bền, trong khi vấn đề có thể nằm ở vật liệu bulong hoặc thiết kế mối ghép.
- Sai bước ren: Dù đường kính danh nghĩa giống nhau (ví dụ: M10 ren thô và M10 ren mịn), việc sử dụng nhầm lẫn sẽ khiến đai ốc không bắt được hoặc chỉ bắt được một vài vòng, tạo ra mối ghép không chắc chắn, dễ tuột.
- Sai chiều dài: Bulong quá ngắn không đủ ren để ăn khớp đai ốc hoàn toàn, không tạo ra lực kẹp tối ưu. Bulong quá dài gây vướng víu, có thể phải cắt bỏ phần thừa, làm mất thời gian và chi phí.
PGS.TS. Phan Thị Mai Hương, chuyên gia về Vật liệu Công trình, nhấn mạnh: “Ngoài kích thước hình học, vật liệu chế tạo bulong cũng quan trọng không kém. Tuy nhiên, dù bulong được làm từ thép hợp kim cường độ cao đến đâu, nếu kích thước không phù hợp với thiết kế mối ghép và tải trọng, nó vẫn sẽ không phát huy được hết khả năng của mình, giống như việc lắp động cơ Ferrari vào khung xe đạp vậy.”
Những sai lầm này không chỉ gây thiệt hại về vật chất mà còn đe dọa tính mạng con người, đặc biệt trong các công trình công cộng, kết cấu chịu lực chính, hoặc các hệ thống an toàn như lắp đặt cửa chống cháy.
Kích Thước Bulong Trong Các Ứng Dụng Cụ Thể Liên Quan
Trong lĩnh vực cơ điện (M&E), nơi các hệ thống như thông gió, điều hòa, điện, nước được lắp đặt, bulong là chi tiết kết nối không thể thiếu. Việc lựa chọn đúng kích thước bulong cho từng ứng dụng cụ thể trong M&E có ý nghĩa rất lớn.
Ứng dụng của kích thước bulong trong hệ thống M&E là gì?
Trong hệ thống M&E, kích thước bulong được sử dụng để lắp đặt và cố định các bộ phận như: treo ống gió, cố định các tấm gioăng ống gió để đảm bảo kín khí, lắp đặt kích thước miệng gió điều hòa vào trần hoặc tường, lắp đặt các loại máng dây điện và thang cáp lên giá đỡ, cố định thiết bị điện, v.v.
Đối với việc lắp đặt máng dây điện hoặc thang cáp, bulong được sử dụng để liên kết các đoạn máng/thang với nhau và treo/đỡ chúng lên trần hoặc tường bằng các giá đỡ. Tải trọng của máng dây điện có thể rất lớn, đặc biệt khi đi nhiều loại cáp, do đó cần chọn kích thước bulong (và cả ty ren, nở đạn) có khả năng chịu tải kéo và cắt phù hợp. Việc siết lực bulong đúng theo tiêu chuẩn cũng rất quan trọng để đảm bảo mối ghép chắc chắn, không bị lỏng theo thời gian do rung động. Thông thường, các bulong M8, M10 là phổ biến cho các ứng dụng này, tùy thuộc vào kích thước và tải trọng của máng.
Trong hệ thống HVAC (điều hòa không khí và thông gió), bulong được dùng để ghép nối các đoạn ống gió, cố định bích ống gió, và lắp đặt các phụ kiện như kích thước miệng gió điều hòa, van gió. Mặc dù tải trọng có thể không quá lớn so với kết cấu thép, nhưng độ kín khít lại cực kỳ quan trọng để tránh thất thoát năng lượng. Do đó, việc siết bulong với lực vừa đủ để ép chặt các tấm bích và gioăng ống gió là cần thiết. Việc sử dụng bulong sai kích thước có thể gây khó khăn khi siết, hoặc làm hỏng bích ống gió, ảnh hưởng đến độ kín.
Kỹ sư Nguyễn Trọng Nghĩa, chuyên gia tư vấn kỹ thuật M&E, chia sẻ: “Trong M&E, chúng tôi không chỉ quan tâm đến khả năng chịu lực mà còn đến tính thẩm mỹ và sự tiện lợi khi lắp đặt. Kích thước bulong phải vừa vặn với lỗ khoan trên các phụ kiện tiêu chuẩn. Sử dụng bulong quá lớn có thể không lọt lỗ, còn quá nhỏ thì không đủ lực kẹp và dễ bị lỏng. Hơn nữa, trong các môi trường ẩm ướt hoặc hóa chất, việc chọn vật liệu bulong (như thép không gỉ) và kích thước phù hợp để chống ăn mòn cũng là yếu tố then chốt.”

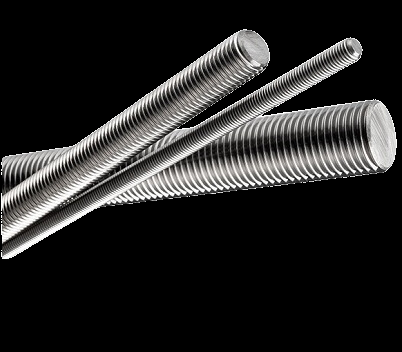

Bulong và phụ kiện lắp đặt hệ thống M&E, điện, nước, thông gió
Việc lựa chọn đúng kích thước bulong cho từng hạng mục trong M&E không chỉ đảm bảo hiệu suất và độ bền của hệ thống mà còn ảnh hưởng đến tiến độ thi công và chi phí vật tư. Tiêu chuẩn hóa kích thước bulong sử dụng trong các dự án M&E lớn giúp quản lý vật tư dễ dàng hơn, tránh nhầm lẫn khi thi công trên công trường.
Chọn Đúng Kích Thước Bulong – Lời Khuyên Từ Chuyên Gia
Việc chọn đúng kích thước bulong không phải là việc tùy hứng. Nó đòi hỏi sự tuân thủ theo các nguyên tắc kỹ thuật và tiêu chuẩn đã được kiểm chứng.
- Tham khảo bản vẽ kỹ thuật và tiêu chuẩn: Luôn luôn bắt đầu bằng việc kiểm tra bản vẽ thiết kế chi tiết của mối ghép. Bản vẽ sẽ quy định rõ loại bulong, cấp bền, và kích thước bulong cần sử dụng. Nếu không có bản vẽ hoặc bản vẽ không rõ ràng, hãy tham khảo các tiêu chuẩn quốc gia (TCVN) và quốc tế (ISO, DIN, ASTM) liên quan đến mối ghép bulong cho ứng dụng cụ thể của bạn.
- Xác định tải trọng và điều kiện làm việc: Hiểu rõ loại tải trọng (kéo, cắt, uốn, xoắn), độ lớn của tải trọng, tần suất xuất hiện tải trọng, và các yếu tố môi trường (nhiệt độ, độ ẩm, hóa chất, rung động) là cực kỳ quan trọng để lựa chọn không chỉ kích thước mà còn cả vật liệu và cấp bền của bulong.
- Kiểm tra khả năng tương thích: Đảm bảo rằng bulong bạn chọn có thể kết hợp hoàn hảo với đai ốc và vòng đệm tương ứng về kích thước, bước ren, và vật liệu. Sử dụng các phụ kiện không đồng bộ có thể làm hỏng mối ghép.
- Sử dụng công cụ đo chuyên dụng: Khi cần xác định kích thước bulong hiện có để thay thế hoặc bảo trì, hãy sử dụng thước kẹp (caliper) để đo đường kính thân, chiều dài, và thước đo bước ren (thread pitch gauge) để xác định bước ren một cách chính xác.
- Tham khảo ý kiến chuyên gia: Nếu bạn không chắc chắn về việc lựa chọn kích thước bulong hoặc đang đối mặt với một ứng dụng phức tạp, đừng ngần ngại tham khảo ý kiến từ các kỹ sư kết cấu, chuyên gia vật liệu, hoặc nhà cung cấp bulong uy tín. Họ có thể đưa ra lời khuyên dựa trên kinh nghiệm và kiến thức chuyên sâu.
Kết Luận
Có thể thấy, kích thước bulong là một yếu tố kỹ thuật tưởng chừng đơn giản nhưng lại mang ý nghĩa quyết định đến sự an toàn, độ bền và hiệu suất của mọi mối ghép trong các công trình, từ những kết cấu chịu lực khổng lồ cho đến các hệ thống phụ trợ như M&E. Việc lựa chọn, đo đạc và sử dụng bulong đúng kích thước không chỉ thể hiện sự chuyên nghiệp trong công việc mà còn là trách nhiệm đảm bảo an toàn cho chính bản thân và cộng đồng. Hãy luôn chú trọng đến chi tiết nhỏ bé này, bởi sự chính xác trong việc lựa chọn kích thước bulong chính là nền tảng vững chắc cho chất lượng và sự bền vững của mọi công trình.
