Bạn làm việc trong lĩnh vực xây dựng, kỹ thuật điện hay đơn giản là đang tìm hiểu về các thành phần của một công trình hiện đại, chắc hẳn đã từng nghe đến hoặc nhìn thấy “tray”. Nhưng chính xác thì Tray Là Gì trong bối cảnh này? Có phải chỉ là một cái khay đựng đồ như cách chúng ta hiểu thông thường? Câu trả lời là không hề đơn giản như vậy. Trong ngành điện, xây dựng, “tray” thường được dùng để chỉ một hệ thống quan trọng giúp “dọn dẹp” và quản lý mớ dây cáp điện khổng lồ, đảm bảo an toàn và hiệu quả cho toàn bộ công trình. Hãy cùng chúng tôi đi sâu tìm hiểu về khái niệm này nhé.
Máng Cáp (Cable Tray) – “Tray” Trong Thế Giới Kỹ Thuật
Khi nói đến “tray” trong thi công hệ thống điện, người ta thường nhắc đến máng cáp (tiếng Anh: Cable Tray). Đây là một hệ thống cấu trúc được thiết kế để đỡ và bảo vệ dây cáp điện, dây cáp viễn thông, hoặc dây tín hiệu. Thay vì để dây cáp chạy lung tung hoặc chôn ngầm hoàn toàn, máng cáp tạo ra một đường đi có cấu trúc, gọn gàng và dễ quản lý.
Máng cáp không chỉ đơn thuần là nơi đặt dây cáp. Nó đóng vai trò như một “xương sống” cho hệ thống dây dẫn, giúp phân phối và định tuyến hàng trăm, thậm chí hàng nghìn sợi cáp khác nhau một cách khoa học. Điều này cực kỳ quan trọng trong các công trình có quy mô lớn như nhà máy, tòa nhà văn phòng cao tầng, trung tâm dữ liệu hay các khu công nghiệp, nơi mà số lượng dây cáp là cực kỳ đồ sộ và phức tạp.
Tại Sao Máng Cáp (Cable Tray) Lại Quan Trọng Đến Vậy?
Việc sử dụng máng cáp mang lại vô số lợi ích thiết thực, không chỉ trong quá trình thi công mà còn trong suốt vòng đời của công trình. Nếu bạn còn thắc mắc tại sao phải đầu tư vào hệ thống này, đây là những lý do chính:
- Tổ Chức và Gọn Gàng: Máng cáp giúp sắp xếp dây cáp một cách ngăn nắp, tránh tình trạng rối rắm, chồng chéo, gây mất thẩm mỹ và khó khăn cho việc quản lý.
- Hỗ Trợ và Bảo Vệ: Nó cung cấp điểm tựa vững chắc, ngăn dây cáp bị kéo căng quá mức, bị đè nén, hoặc bị hư hại do tác động vật lý từ môi trường xung quanh. Điều này đặc biệt quan trọng với các loại cáp nặng hoặc dễ bị tổn thương.
- An Toàn Cháy Nổ: Việc quản lý cáp tốt giúp giảm thiểu nguy cơ chập cháy do ma sát, quá nhiệt hoặc hư hỏng cách điện. Hệ thống máng cáp còn cho phép sử dụng các vật liệu chống cháy hoặc lắp đặt hệ thống ngăn cháy lan hiệu quả hơn. Đây là một yếu tố cực kỳ quan trọng, liên quan trực tiếp đến an toàn phòng cháy chữa cháy cho toàn bộ tòa nhà.
- Tiết Kiệm Chi Phí và Thời Gian Lắp Đặt: So với việc sử dụng ống luồn dây điện (conduit) cho một lượng lớn cáp, máng cáp thường nhanh và dễ lắp đặt hơn, giúp giảm chi phí nhân công. Đối với những ai quan tâm đến việc tối ưu chi phí vật liệu xây dựng, tìm hiểu về báo giá thép hình cũng là một phần cần thiết khi tính toán chi phí cho hệ thống đỡ cáp.
- Dễ Dàng Bảo Trì và Mở Rộng: Khi cần kiểm tra, bảo trì, sửa chữa, hoặc thêm/bớt dây cáp, việc tiếp cận hệ thống máng cáp mở (như loại thang cáp hay máng lưới) sẽ đơn giản hơn rất nhiều so với hệ thống ống luồn kín.
- Thông Gió Tốt: Các loại máng cáp có cấu trúc hở (thang cáp, máng lưới, máng đục lỗ) giúp dây cáp thoát nhiệt hiệu quả, tránh tình trạng quá nóng làm giảm tuổi thọ cáp hoặc gây nguy hiểm.
- Thẩm Mỹ Công Nghiệp: Trong một số không gian, hệ thống máng cáp được lắp đặt gọn gàng còn góp phần tạo nên nét thẩm mỹ hiện đại, công nghiệp cho công trình.
Các Loại Máng Cáp (Cable Tray) Phổ Biến Hiện Nay
Để đáp ứng nhu cầu đa dạng của các công trình, máng cáp được sản xuất với nhiều hình dạng và cấu tạo khác nhau. Hiểu rõ từng loại sẽ giúp bạn lựa chọn “tray” phù hợp nhất với yêu cầu kỹ thuật và môi trường lắp đặt. Các loại phổ biến bao gồm:
1. Thang Cáp (Ladder Type Cable Tray)
- Đặc điểm: Có hình dạng giống cái thang, gồm hai thanh biên song song nối với nhau bằng các thanh ngang (bậc thang).
- Ưu điểm: Cung cấp khả năng thông gió tuyệt vời cho cáp, dễ dàng tiếp cận để thêm hoặc bớt cáp, trọng lượng nhẹ nhưng chịu tải tốt. Là lựa chọn lý tưởng cho các loại cáp lớn, nặng và số lượng nhiều.
- Ứng dụng: Thường dùng trong các khu công nghiệp, nhà máy, tầng hầm kỹ thuật, nơi cần quản lý lượng lớn cáp điện lực.
2. Máng Cáp Đục Lỗ (Perforated Type Cable Tray)
- Đặc điểm: Có dạng tấm kim loại được đục nhiều lỗ nhỏ trên bề mặt.
- Ưu điểm: Bề mặt liên tục đỡ cáp tốt hơn, các lỗ giúp thông gió và thoát nước, cung cấp nhiều điểm buộc cáp. Trông gọn gàng hơn thang cáp.
- Ứng dụng: Phổ biến trong các tòa nhà thương mại, văn phòng, bệnh viện, trường học cho các loại cáp tín hiệu và cáp điện nhẹ đến trung bình.

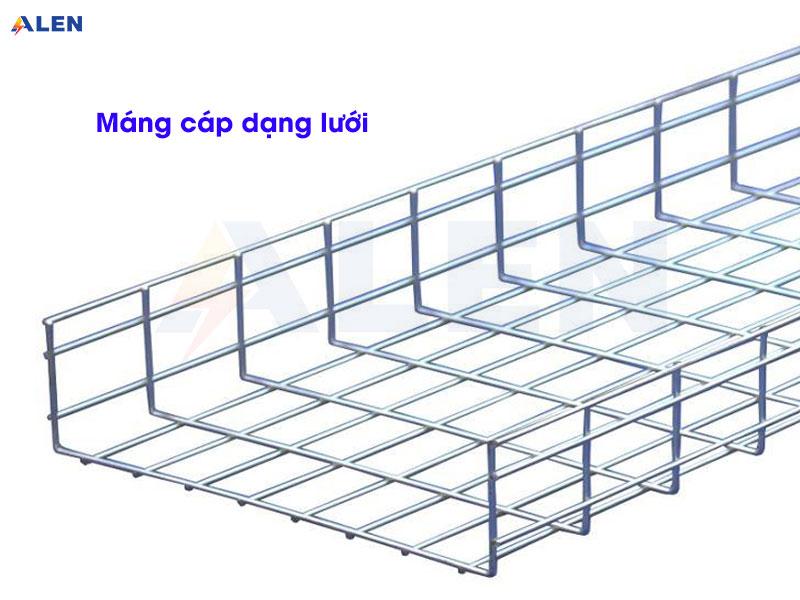

Các loại máng cáp điện phổ biến như thang cáp, máng đục lỗ, máng lưới được sử dụng trong xây dựng.
3. Máng Cáp Kín (Solid Bottom Type Cable Tray)
- Đặc điểm: Có đáy kín, không có lỗ hay khe hở.
- Ưu điểm: Cung cấp sự bảo vệ tối đa cho cáp khỏi bụi bẩn, vật rơi và nhiễu điện từ (EMI/RFI).
- Nhược điểm: Kém thông gió, có thể gây quá nhiệt cho cáp nếu không được tính toán kỹ. Khó khăn hơn khi thêm bớt hoặc bảo trì cáp.
- Ứng dụng: Sử dụng cho các loại cáp nhạy cảm với nhiễu hoặc cần bảo vệ khỏi môi trường khắc nghiệt.
4. Máng Cáp Lưới (Wire Mesh Cable Tray / Basket Tray)
- Đặc điểm: Làm từ các thanh thép hàn lại với nhau tạo thành dạng lưới.
- Ưu điểm: Rất linh hoạt trong lắp đặt, dễ dàng cắt và uốn cong tại công trường, thông gió tốt, nhẹ nhàng và thẩm mỹ. Dễ dàng đi cáp vào/ra ở bất kỳ điểm nào.
- Ứng dụng: Phổ biến trong các trung tâm dữ liệu (data center), văn phòng, phòng thí nghiệm, nơi cần sự linh hoạt cao và thường xuyên thay đổi hệ thống cáp.
5. Máng Cáp Chữ C (Channel Type Cable Tray)
- Đặc điểm: Có hình dạng giống chữ C, thường dùng cho một lượng cáp nhỏ hoặc dùng làm đường dẫn phụ.
- Ưu điểm: Nhỏ gọn, dễ lắp đặt ở những không gian hẹp.
- Ứng dụng: Dùng để đỡ ống dẫn khí nén, ống nước nhỏ hoặc đi một vài sợi cáp đơn lẻ.
Vật Liệu Chế Tạo Máng Cáp (Cable Tray)
Chất liệu làm máng cáp cũng rất đa dạng, ảnh hưởng trực tiếp đến độ bền, khả năng chịu tải, khả năng chống ăn mòn và giá thành của sản phẩm. Các vật liệu chính bao gồm:
- Thép: Đây là vật liệu phổ biến nhất. Thép carbon được sử dụng, sau đó có thể được xử lý bề mặt để tăng độ bền và khả năng chống gỉ.
- Thép mạ kẽm nhúng nóng: Máng thép được nhúng vào bể kẽm nóng chảy sau khi chế tạo. Lớp mạ kẽm dày, bám chắc, tạo lớp bảo vệ chống ăn mòn rất tốt, phù hợp cho môi trường ngoài trời hoặc ẩm ướt.
- Thép mạ kẽm tiền chế (Pre-galvanized): Thép tấm được mạ kẽm sẵn rồi mới đưa vào máy dập, cắt, tạo hình. Lớp mạ thường mỏng hơn nhúng nóng, phù hợp cho môi trường khô ráo, trong nhà.
- Sơn tĩnh điện: Thép được sơn một lớp sơn bột rồi nung nóng. Tạo màu sắc đa dạng, bề mặt đẹp, chống gỉ ở mức độ trung bình, dùng trong nhà.
- Để hiểu rõ hơn về các loại vật liệu thép và ký hiệu của chúng, bạn có thể tham khảo thêm bài viết về ký hiệu hóa học của thép.
- Thép không gỉ (Stainless Steel): Chống ăn mòn cực tốt, chịu được hóa chất và nhiệt độ cao. Rất bền nhưng giá thành cao. Sử dụng trong môi trường đặc biệt như nhà máy hóa chất, chế biến thực phẩm, y tế.
- Nhôm (Aluminum): Nhẹ, chống ăn mòn tốt (nhờ lớp oxit tự nhiên), dễ gia công. Tuy nhiên, khả năng chịu tải thường kém hơn thép và giá thành có thể cao hơn thép mạ kẽm. Dùng trong các công trình cần giảm tải trọng hoặc môi trường hơi ăn mòn.
- Composite cốt sợi thủy tinh (FRP – Fiberglass Reinforced Polymer): Chống ăn mòn tuyệt vời, không dẫn điện, nhẹ. Phù hợp cho môi trường hóa chất, điện phân hoặc nơi cần cách điện. Giá thành cao hơn thép và nhôm.
Việc lựa chọn vật liệu và kiểu “tray” phụ thuộc vào rất nhiều yếu tố như môi trường lắp đặt (trong nhà, ngoài trời, ẩm ướt, hóa chất), loại và số lượng cáp cần đỡ, tải trọng yêu cầu, ngân sách và các quy định kỹ thuật hiện hành.
Hình ảnh ứng dụng thực tế của máng cáp điện trong công trình giúp hệ thống dây dẫn gọn gàng, an toàn.
Phân Biệt Máng Cáp (Cable Tray) Và Máng Dây Điện (Trunking)
Thường thì người ta hay nhầm lẫn giữa máng cáp (cable tray) và máng dây điện (trunking/cable trunking). Cả hai đều là hệ thống đỡ và bảo vệ dây dẫn, nhưng có sự khác biệt rõ rệt về mục đích sử dụng và cấu tạo.
Máng cáp (Cable Tray), như đã giải thích ở trên, là hệ thống dạng hở hoặc đục lỗ (trừ loại kín) dùng để đỡ một lượng lớn cáp điện lực, tín hiệu. Nó nhấn mạnh vào khả năng chịu tải, thông gió và dễ dàng tiếp cận.
Trong khi đó, máng dây điện (Trunking) thường là hộp kín, có nắp đậy, dùng để luồn một lượng cáp nhỏ hơn và chủ yếu tập trung vào việc bảo vệ cáp khỏi tác động bên ngoài, côn trùng, và tạo sự thẩm mỹ cho hệ thống đi dây, đặc biệt trong các khu vực yêu cầu độ hoàn thiện cao như văn phòng, nhà ở. Trunking ít có khả năng thông gió tốt bằng cable tray dạng hở.
Hiểu rõ sự khác biệt này giúp chúng ta lựa chọn đúng loại “tray” hoặc “máng” cho từng ứng dụng cụ thể trong công trình.
Tầm Quan Trọng Của Việc Lựa Chọn Và Lắp Đặt “Tray” Đúng Tiêu Chuẩn
Việc hiểu tray là gì mới chỉ là bước khởi đầu. Điều quan trọng không kém là lựa chọn đúng loại, đúng vật liệu, tính toán tải trọng chính xác và lắp đặt theo đúng tiêu chuẩn kỹ thuật. Một hệ thống máng cáp được thiết kế và thi công bài bản sẽ đảm bảo:
- An toàn hệ thống: Giảm thiểu rủi ro quá tải, chập cháy do cáp bị hư hỏng hoặc không được thông gió.
- Tuổi thọ của cáp: Bảo vệ cáp khỏi các tác nhân gây hại, giúp cáp hoạt động ổn định và bền bỉ theo thời gian.
- Hiệu quả vận hành: Dễ dàng quản lý, bảo trì, sửa chữa và nâng cấp hệ thống khi cần.
Kỹ sư Nguyễn Văn An, một chuyên gia lâu năm trong lĩnh vực hệ thống điện công nghiệp, chia sẻ: “Việc coi nhẹ hệ thống máng cáp có thể dẫn đến những hậu quả nghiêm trọng. Tôi đã chứng kiến nhiều công trình gặp sự cố về điện, thậm chí là cháy nổ, mà nguyên nhân gốc rễ lại nằm ở việc đi dây cáp không đúng cách, sử dụng máng cáp kém chất lượng hoặc lắp đặt sai kỹ thuật. Lựa chọn ‘tray’ phù hợp với tải trọng và môi trường là yếu tố cốt lõi để đảm bảo sự vận hành an toàn và liên tục của hệ thống điện.”
Hệ thống máng cáp, hay “tray” theo cách gọi quen thuộc, không chỉ là một chi tiết kỹ thuật đơn thuần mà còn là một thành phần thiết yếu góp phần vào sự an toàn và hiệu quả của toàn bộ công trình.
Việc đảm bảo an toàn trong công trình xây dựng luôn là ưu tiên hàng đầu. Bên cạnh việc quản lý hệ thống điện với máng cáp chất lượng, việc trang bị các giải pháp thoát hiểm an toàn cũng vô cùng cần thiết. Các lối thoát hiểm cần được bảo vệ bằng cửa thoát hiểm chống cháy để đảm bảo an toàn cho người sử dụng khi có sự cố hỏa hoạn.
Kết Luận: Hiểu Rõ “Tray Là Gì” Giúp Công Trình An Toàn Hơn
Tóm lại, khi nói đến “tray” trong lĩnh vực kỹ thuật, chúng ta đang nói về máng cáp – một hệ thống cấu trúc quan trọng dùng để đỡ, bảo vệ và quản lý hệ thống dây dẫn điện và tín hiệu. Việc hiểu rõ tray là gì, các loại “tray” phổ biến, vật liệu chế tạo và tầm quan trọng của chúng là kiến thức nền tảng cho bất kỳ ai làm việc hoặc quan tâm đến hệ thống cơ điện trong các công trình xây dựng hiện đại. Đầu tư vào hệ thống máng cáp chất lượng và tuân thủ quy trình lắp đặt chuẩn mực chính là đầu tư vào sự an toàn, hiệu quả và bền vững của công trình về lâu dài.
