Khi nói về hệ thống điều hòa không khí, chúng ta thường chỉ nghĩ đến máy lạnh, cục nóng hay điều khiển từ xa. Nhưng ít ai để ý đến một bộ phận thầm lặng nhưng cực kỳ quan trọng: ống gió điều hòa. Giống như hệ hô hấp của một ngôi nhà hay tòa nhà, hệ thống ống gió này đảm nhận nhiệm vụ phân phối luồng không khí đã được xử lý (làm mát, sưởi ấm, lọc sạch) đến mọi ngóc ngách, đảm bảo môi trường sống và làm việc luôn thoải mái, trong lành. Hiểu rõ về ống gió không chỉ giúp bạn đánh giá đúng tầm quan trọng của nó mà còn là yếu tố tiên quyết để có một hệ thống điều hòa hiệu quả, tiết kiệm năng lượng và bền bỉ theo thời gian.
Ống gió không đơn thuần là những đường ống dẫn khí. Chúng là mạng lưới phức tạp, được thiết kế và lắp đặt một cách khoa học để tối ưu hóa luồng khí, giảm thiểu thất thoát năng lượng và tiếng ồn. Từ nhà ở dân dụng, văn phòng làm việc cho đến các trung tâm thương mại, nhà máy sản xuất, sự hiện diện của hệ thống ống gió là không thể thiếu, đóng vai trò cầu nối giữa thiết bị xử lý không khí và không gian cần điều hòa.
Ống Gió Điều Hòa Là Gì Và Vai Trò Của Chúng Trong Hệ Thống HVAC?
Ống gió, hay còn gọi là đường ống thông gió, là một phần cốt lõi của hệ thống Sưởi ấm, Thông gió và Điều hòa Không khí (HVAC – Heating, Ventilation, and Air Conditioning). Chức năng chính của chúng là vận chuyển không khí từ thiết bị xử lý (như dàn lạnh của máy điều hòa trung tâm, AHU, FCU) đến các khu vực cần làm mát hoặc sưởi ấm, và đồng thời thu hồi không khí từ các khu vực đó quay trở lại thiết bị để tái xử lý hoặc thải ra ngoài.
Vai trò của ống gió trong hệ thống HVAC có thể tóm gọn lại như sau:
- Phân phối không khí: Đây là chức năng cơ bản nhất, đảm bảo luồng không khí đã xử lý được đưa đến đúng nơi, đúng lượng cần thiết để duy trì nhiệt độ và độ ẩm mong muốn.
- Thông gió: Cùng với việc phân phối khí đã xử lý, hệ thống ống gió còn giúp tuần hoàn không khí, loại bỏ không khí cũ ô nhiễm và đưa không khí tươi từ bên ngoài vào (sau khi được lọc và xử lý), đảm bảo chất lượng không khí trong nhà luôn tốt.
- Kiểm soát áp suất: Hệ thống ống gió được thiết kế để duy trì áp suất không khí phù hợp, giúp luồng khí di chuyển hiệu quả và tránh hiện tượng rò rỉ hoặc ngược dòng không khí.
- Hỗ trợ lọc không khí: Mặc dù bộ lọc chính thường đặt tại thiết bị xử lý, nhưng thiết kế ống gió tốt cũng góp phần hạn chế bụi bẩn tích tụ, hỗ trợ quá trình lọc hiệu khí quả hơn.
- Giảm tiếng ồn: Với vật liệu và thiết kế phù hợp, ống gió còn giúp giảm tiếng ồn phát sinh từ thiết bị xử lý không khí, mang lại không gian yên tĩnh hơn cho người sử dụng.
Một hệ thống ống gió được thiết kế và lắp đặt chuẩn xác sẽ tối ưu hóa hiệu suất hoạt động của toàn bộ hệ thống điều hòa, giảm thiểu chi phí năng lượng và kéo dài tuổi thọ thiết bị. Ngược lại, một hệ thống ống gió kém chất lượng có thể gây ra nhiều vấn đề như không khí phân phối không đều, tiếng ồn lớn, rò rỉ khí làm tăng hóa đơn tiền điện, thậm chí ảnh hưởng xấu đến sức khỏe do không khí không được lưu thông tốt.
Phân Loại Ống Gió Điều Hòa Phổ Biến Hiện Nay
Thị trường hiện có rất nhiều loại ống gió khác nhau, được phân loại dựa trên hình dạng, vật liệu chế tạo và chức năng sử dụng. Việc lựa chọn loại ống gió phù hợp phụ thuộc vào nhiều yếu tố như không gian lắp đặt, yêu cầu về áp suất, nhiệt độ, độ ồn và ngân sách đầu tư.
Theo hình dạng
Hình dạng của ống gió ảnh hưởng trực tiếp đến khả năng lưu thông khí, không gian lắp đặt và chi phí sản xuất. Ba loại hình dạng phổ biến nhất bao gồm:
- Ống gió vuông (hoặc chữ nhật): Đây là loại phổ biến nhất trong các công trình lớn như trung tâm thương mại, tòa nhà văn phòng, nhà máy. Ống gió vuông có ưu điểm là dễ dàng sản xuất và kết nối, tận dụng tối đa không gian trần giả hoặc các khoảng trống kỹ thuật. Tuy nhiên, chúng có nhược điểm là kháng lực dòng khí (áp lực cản trở dòng chảy) lớn hơn so với ống tròn cùng diện tích tiết diện, có thể gây tiếng ồn ở tốc độ gió cao.
- Ống gió tròn xoắn (hoặc trơn): Ống gió tròn có khả năng lưu thông khí tốt hơn, kháng lực dòng khí nhỏ hơn, giúp giảm tiếng ồn và tiết kiệm năng lượng hơn so với ống vuông cùng diện tích. Chúng thường được sử dụng trong các hệ thống yêu cầu hiệu suất cao hoặc khi không gian lắp đặt cho phép. Ống tròn xoắn được sản xuất bằng cách cuộn dải kim loại theo hình xoắn ốc, tạo độ bền cao. Ống tròn trơn thường dùng cho các đoạn ống ngắn hoặc các ứng dụng đặc biệt.
- Ống gió oval (hoặc dẹt): Là sự kết hợp giữa ống vuông và ống tròn, loại này phù hợp với những không gian có chiều cao hạn chế nhưng cần tiết diện lớn để dẫn khí. Ống oval có hiệu suất lưu thông khí tốt hơn ống vuông nhưng kém hơn ống tròn. Chúng thường được dùng trong các công trình cải tạo hoặc những nơi có kiến trúc phức tạp.
Theo vật liệu chế tạo
Vật liệu chế tạo ống gió quyết định độ bền, khả năng cách âm, cách nhiệt và chi phí. Các vật liệu phổ biến bao gồm:
- Tôn mạ kẽm: Đây là vật liệu truyền thống và phổ biến nhất để chế tạo ống gió. Tôn mạ kẽm có độ bền cao, chống gỉ tốt, dễ gia công và chi phí hợp lý. Ống gió tôn mạ kẽm thường được bọc thêm lớp cách nhiệt bên ngoài để giảm thất thoát nhiệt và ngăn đọng sương.
- Inox: Ống gió inox được sử dụng trong các môi trường đặc biệt yêu cầu vệ sinh cao hoặc chống ăn mòn, như trong ngành thực phẩm, y tế, hóa chất. Inox có độ bền vượt trội và khả năng chống gỉ sét tuyệt đối, nhưng chi phí cao hơn đáng kể so với tôn mạ kẽm. Việc hiểu về các loại mác thép là gì và lựa chọn mác thép phù hợp (ví dụ: Inox 304, 316) là rất quan trọng tùy thuộc vào môi trường lắp đặt cụ thể.
- Ống gió mềm: Ống gió mềm (flex duct) thường được làm từ vật liệu nhựa tổng hợp hoặc nhôm, có cấu trúc linh hoạt giúp dễ dàng uốn cong và luồn lách qua các vật cản. Chúng thường được dùng để kết nối từ ống gió chính đến cửa gió điều hòa âm trần hoặc các điểm cuối khác. Tuy nhiên, ống mềm có nhược điểm là kháng lực dòng khí lớn hơn, dễ bị móp méo làm giảm lưu lượng khí và khó vệ sinh hơn ống cứng.
- Ống gió vải: Được làm từ vật liệu vải đặc biệt, thường dùng trong các nhà xưởng, khu vực sản xuất hoặc sự kiện tạm thời. Ưu điểm là nhẹ, dễ lắp đặt, có thể giặt sạch và phân phối khí đều qua các lỗ nhỏ trên thân ống. Nhược điểm là độ bền kém hơn ống kim loại và chỉ phù hợp với hệ thống áp suất thấp.
Theo chức năng
- Ống gió cấp: Dẫn không khí đã được xử lý (làm mát/sưởi ấm) từ thiết bị đến không gian cần điều hòa.
- Ống gió hồi: Thu hồi không khí từ không gian về lại thiết bị xử lý để tái sử dụng hoặc thải ra ngoài.
- Ống gió tươi: Dẫn không khí tươi từ bên ngoài vào hệ thống để cải thiện chất lượng không khí trong nhà.
- Ống gió thải: Thải không khí ô nhiễm, ẩm mốc hoặc dư thừa từ không gian ra ngoài.

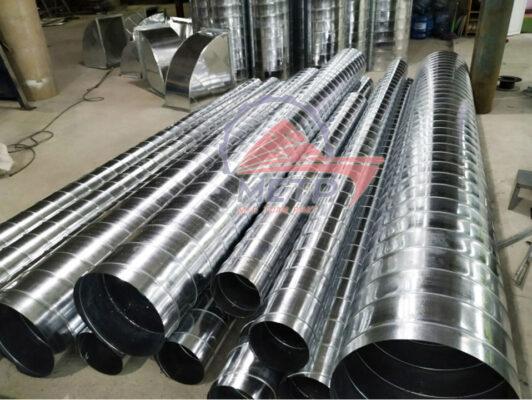

Các loại ống gió điều hòa phổ biến theo hình dạng và vật liệu: vuông, tròn, oval, tôn mạ kẽm, inox, ống mềm
Tiêu Chuẩn Thiết Kế Và Thi Công Ống Gió Điều Hòa
Thiết kế và thi công ống gió không phải là công việc đơn giản, nó đòi hỏi sự tính toán kỹ lưỡng dựa trên nhiều yếu tố để đảm bảo hệ thống hoạt động tối ưu.
Các yếu tố ảnh hưởng đến thiết kế
- Lưu lượng không khí cần thiết: Phụ thuộc vào diện tích không gian, mục đích sử dụng, số lượng người, tải nhiệt,… Đây là yếu tố quan trọng nhất để xác định kích thước và số lượng ống gió.
- Áp suất tĩnh của hệ thống: Áp suất này cần đủ lớn để đẩy không khí đi qua toàn bộ mạng lưới ống gió và các phụ kiện khác.
- Tốc độ gió trong ống: Ảnh hưởng đến tiếng ồn và tổn thất áp suất. Tốc độ gió cao giúp tiết kiệm kích thước ống nhưng gây ồn và tổn thất áp suất lớn hơn.
- Khoảng trống lắp đặt: Không gian trên trần giả, trong tường hoặc sàn nhà sẽ quyết định hình dạng và đường đi của ống gió.
- Yêu cầu về cách âm, cách nhiệt: Đối với các khu vực nhạy cảm về tiếng ồn hoặc cần duy trì nhiệt độ nghiêm ngặt, ống gió cần được bọc cách âm và cách nhiệt cẩn thận.
- Ngân sách: Chi phí vật liệu, gia công và lắp đặt cũng là yếu tố cần cân nhắc khi lựa chọn loại ống gió và phương án thiết kế.
Các tiêu chuẩn áp dụng
Thiết kế và thi công ống gió thường tuân thủ các tiêu chuẩn quốc tế và Việt Nam để đảm bảo chất lượng và an toàn. Một số tiêu chuẩn phổ biến bao gồm:
- SMACNA (Sheet Metal and Air Conditioning Contractors’ National Association): Đây là hiệp hội hàng đầu của Mỹ cung cấp các tiêu chuẩn chi tiết về thiết kế, chế tạo và lắp đặt ống gió kim loại.
- ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers): Đưa ra các hướng dẫn về hiệu suất năng lượng và chất lượng không khí trong nhà liên quan đến hệ thống HVAC.
- TCVN (Tiêu chuẩn Việt Nam): Việt Nam cũng có các tiêu chuẩn xây dựng và tiêu chuẩn liên quan đến hệ thống thông gió, điều hòa không khí cần được tuân thủ.
Việc tuân thủ các tiêu chuẩn này giúp đảm bảo hệ thống ống gió bền vững, an toàn và hoạt động hiệu quả như mong đợi.
Phụ kiện ống gió điều hòa
Hệ thống ống gió không chỉ có các đoạn ống thẳng mà còn bao gồm rất nhiều phụ kiện để chuyển hướng, chia nhánh, kết nối hoặc thay đổi kích thước. Một số phụ kiện phổ biến gồm:
- Cút (Elbow): Dùng để chuyển hướng dòng khí.
- Tê (Tee): Dùng để chia dòng khí thành hai nhánh hoặc hơn.
- Chạc (Y-branch): Tương tự tê nhưng có góc chia nhỏ hơn, giúp dòng khí chuyển hướng mượt mà hơn. Nếu bạn còn thắc mắc về chạc là gì và cách sử dụng, nó là một bộ phận quan trọng giúp phân phối khí đều đặn.
- Giảm (Reducer): Dùng để thay đổi kích thước ống gió.
- Măng sông (Sleeve/Coupling): Dùng để nối hai đoạn ống gió thẳng với nhau. Việc hiểu rõ măng sông là gì sẽ giúp bạn hình dung cách các đoạn ống được kết nối liền mạch.
- Van chỉnh gió (Damper): Dùng để điều chỉnh lưu lượng không khí đi qua một nhánh ống cụ thể.
- Cửa gió (Diffuser/Grille/Register): Điểm cuối cùng của hệ thống ống gió, nơi không khí được thổi vào không gian hoặc thu hồi. Cửa gió điều hòa có rất nhiều loại khác nhau về hình dạng, vật liệu và chức năng (cấp, hồi, khuếch tán, linear, v.v.).

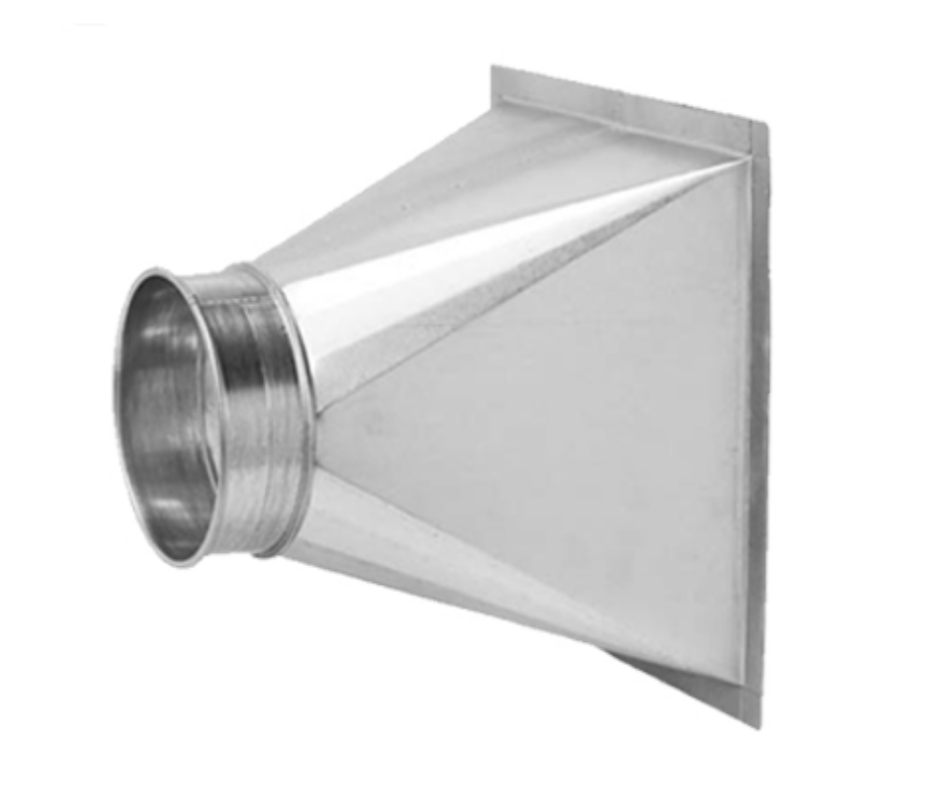

Các loại phụ kiện phổ biến được sử dụng trong hệ thống ống gió điều hòa: cút, tê, chạc, giảm, măng sông
Lắp Đặt Và Bảo Trì Hệ Thống Ống Gió Điều Hòa
Lắp đặt ống gió là một công đoạn phức tạp đòi hỏi kỹ thuật cao và sự cẩn trọng để đảm bảo hệ thống hoạt động hiệu quả và bền vững.
Quy trình lắp đặt cơ bản
- Khảo sát và thiết kế: Dựa trên bản vẽ thiết kế đã được phê duyệt, tiến hành khảo sát thực tế công trường để xác định vị trí lắp đặt, đường đi của ống gió, vị trí treo đỡ, tránh va chạm với các hệ thống kỹ thuật khác (điện, nước, PCCC,…).
- Chế tạo ống gió: Ống gió được chế tạo tại xưởng theo kích thước và hình dạng đã thiết kế. Quá trình này bao gồm cắt tôn, gấp mí, hàn/đính ghép các đoạn ống và phụ kiện. Các đoạn ống cần được kiểm tra độ kín trước khi vận chuyển đến công trường.
- Vận chuyển và tập kết: Ống gió và phụ kiện được vận chuyển đến công trường và tập kết tại vị trí thuận lợi cho việc lắp đặt.
- Treo đỡ và lắp đặt: Sử dụng các hệ thống treo đỡ (thanh ren, ty treo, kẹp) để cố định ống gió lên trần hoặc cấu trúc tòa nhà. Các đoạn ống và phụ kiện được nối với nhau bằng mặt bích, ke góc, kẹp bích hoặc măng sông, gioăng làm kín để đảm bảo độ kín khít.
- Cách nhiệt và bọc bảo vệ: Đối với ống gió cần cách nhiệt, lớp cách nhiệt (thường là bông thủy tinh, PE foam) được bọc quanh ống và cố định bằng băng dính hoặc lớp bọc bảo vệ bên ngoài (tôn sóng, aluminum foil).
- Kết nối cửa gió và thiết bị: Kết nối ống gió mềm từ ống gió chính đến các cửa gió điều hòa âm trần, cửa gió âm trần hoặc các loại cửa gió khác. Kết nối hệ thống ống gió với dàn lạnh (AHU, FCU,…) và các thiết bị khác trong hệ thống.
- Kiểm tra và nghiệm thu: Kiểm tra toàn bộ hệ thống về độ kín, độ chắc chắn của các mối nối và hệ thống treo đỡ. Chạy thử hệ thống để kiểm tra lưu lượng khí, áp suất, tiếng ồn và phân phối khí tại các cửa gió.
Ông Trần Văn Hải, một kỹ sư cơ điện có kinh nghiệm 20 năm trong ngành HVAC tại Việt Nam, chia sẻ: “Việc lắp đặt ống gió đúng kỹ thuật là chìa khóa để hệ thống điều hòa hoạt động hiệu quả. Nhiều vấn đề như rò rỉ khí, tiếng ồn lớn, hoặc phân phối khí không đều thường bắt nguồn từ công đoạn lắp đặt kém. Đặc biệt, khâu làm kín các mối nối và bọc cách nhiệt phải thật cẩn thận, nếu không sẽ lãng phí năng lượng và gây hiện tượng đọng sương, hư hại trần giả.”
Bảo trì hệ thống ống gió
Bảo trì định kỳ hệ thống ống gió là rất quan trọng để duy trì hiệu suất, đảm bảo chất lượng không khí và kéo dài tuổi thọ hệ thống. Các công việc bảo trì chính bao gồm:
- Kiểm tra độ kín: Định kỳ kiểm tra các mối nối, mặt bích, và các điểm kết nối để phát hiện và xử lý kịp thời các điểm rò rỉ khí. Rò rỉ khí làm giảm lưu lượng khí đến các khu vực, tăng tải cho thiết bị và gây lãng phí năng lượng.
- Vệ sinh ống gió: Theo thời gian, bụi bẩn, nấm mốc và vi khuẩn có thể tích tụ bên trong ống gió, gây ô nhiễm không khí và ảnh hưởng xấu đến sức khỏe. Việc vệ sinh ống gió bằng các thiết bị chuyên dụng (máy hút bụi công nghiệp, chổi quay, hóa chất chuyên dụng) giúp loại bỏ các tác nhân gây hại này. Tần suất vệ sinh phụ thuộc vào môi trường sử dụng (nhà ở, văn phòng, bệnh viện, nhà máy thực phẩm,…).
- Kiểm tra và điều chỉnh van gió: Van chỉnh gió cần được kiểm tra để đảm bảo hoạt động trơn tru và được điều chỉnh phù hợp để đảm bảo lưu lượng khí đến các khu vực theo đúng thiết kế.
- Kiểm tra lớp cách nhiệt: Lớp cách nhiệt cần được kiểm tra độ nguyên vẹn. Nếu bị rách, hỏng, cần sửa chữa hoặc thay thế để đảm bảo hiệu quả cách nhiệt và ngăn đọng sương.
- Kiểm tra hệ thống treo đỡ: Đảm bảo các điểm treo đỡ còn chắc chắn, không bị ăn mòn hoặc hư hại.
Bà Nguyễn Thu Hương, chuyên gia về chất lượng không khí trong nhà, nhấn mạnh: “Nhiều người chỉ tập trung vào việc vệ sinh máy lạnh mà quên mất hệ thống ống gió. Ống gió bẩn chính là nguồn phát tán bụi bẩn và vi khuẩn trực tiếp vào không gian sống. Việc vệ sinh định kỳ không chỉ cải thiện hiệu suất hoạt động của hệ thống mà còn bảo vệ sức khỏe cho người sử dụng, đặc biệt quan trọng với trẻ em và người có vấn đề về hô hấp.”
Những Lưu Ý Khi Lựa Chọn Và Sử Dụng Ống Gió Điều Hòa
Lựa chọn và sử dụng ống gió hiệu quả đòi hỏi sự cân nhắc kỹ lưỡng từ khâu thiết kế đến vận hành.
- Chọn đúng loại ống gió: Dựa trên yêu cầu về lưu lượng, áp suất, không gian lắp đặt, ngân sách và môi trường sử dụng để lựa chọn loại ống gió có hình dạng, vật liệu và kích thước phù hợp. Ví dụ, với các công trình lớn, ống gió vuông tôn mạ kẽm thường là lựa chọn kinh tế và hiệu quả. Với các không gian hẹp hoặc cần đường đi phức tạp, kết hợp ống gió mềm có thể là giải pháp.
- Đảm bảo chất lượng chế tạo: Ống gió cần được chế tạo từ vật liệu đạt tiêu chuẩn, độ dày tôn phù hợp và các mối ghép, mối hàn phải kín khít, chắc chắn để tránh rò rỉ khí và giảm tiếng ồn.
- Thiết kế tối ưu đường đi: Hạn chế sử dụng quá nhiều cút, tê, giảm kích thước đột ngột hoặc các đường cong gấp khúc. Thiết kế đường đi ống gió càng thẳng, càng ít phụ kiện càng tốt để giảm tổn thất áp suất và tiếng ồn.
- Đảm bảo hệ thống cách nhiệt và cách âm: Đặc biệt quan trọng với các hệ thống làm mát để tránh thất thoát nhiệt và ngăn đọng sương. Lớp cách nhiệt cần được bọc kín và bảo vệ cẩn thận.
- Lắp đặt chuyên nghiệp: Thuê đơn vị thi công có kinh nghiệm và uy tín để đảm bảo việc lắp đặt đúng kỹ thuật, các mối nối kín khít, hệ thống treo đỡ chắc chắn và an toàn.
- Vận hành và bảo trì định kỳ: Tuân thủ lịch trình bảo trì, vệ sinh ống gió định kỳ để duy trì hiệu suất hoạt động, đảm bảo chất lượng không khí và phát hiện sớm các vấn đề hư hỏng.
Việc đầu tư ban đầu vào một hệ thống ống gió chất lượng cao và được lắp đặt đúng kỹ thuật có thể tốn kém hơn, nhưng về lâu dài sẽ mang lại hiệu quả vượt trội về tiết kiệm năng lượng, độ bền, độ tin cậy và quan trọng nhất là chất lượng không khí, sự thoải mái cho người sử dụng. Đừng coi thường vai trò của ống gió điều hòa – chúng thực sự là “lá phổi” quan trọng của hệ thống HVAC, quyết định lớn đến hiệu quả hoạt động và môi trường sống của bạn.
