Trong cuộc sống hiện đại, điện năng là thứ không thể thiếu. Từ những thiết bị nhỏ nhất trong nhà đến các hệ thống máy móc phức tạp, tất cả đều cần điện để hoạt động. Tuy nhiên, điện cũng tiềm ẩn nhiều nguy hiểm nếu không được sử dụng và bảo vệ đúng cách. Một trong những “người hùng thầm lặng” đóng vai trò cực kỳ quan trọng trong việc đảm bảo an toàn cho con người và tài sản chính là Thanh Tiếp địa. Chắc hẳn nhiều người đã nghe qua hoặc nhìn thấy chúng ở đâu đó, nhưng không phải ai cũng hiểu hết về công dụng và tầm quan trọng của vật liệu này trong hệ thống điện.
Thanh Tiếp Địa (Cọc Tiếp Địa) Là Gì? Hiểu Rõ Về “Trái Tim” Của Hệ Thống Tiếp Địa
Thanh tiếp địa, hay còn gọi phổ biến hơn là cọc tiếp địa, là một phần không thể thiếu của hệ thống nối đất (hệ thống tiếp địa). Hiểu đơn giản, nó là một vật dẫn điện (thường làm bằng kim loại như đồng hoặc thép mạ đồng) được đóng sâu vào lòng đất. Chức năng chính của thanh tiếp địa là tạo ra một đường dẫn an toàn cho dòng điện rò rỉ, dòng điện sự cố, hoặc dòng sét đánh xuống đất.
Hãy hình dung thế này: điện luôn có xu hướng đi theo con đường có điện trở thấp nhất. Khi có sự cố như chạm chập, rò điện ra vỏ thiết bị, hoặc khi sét đánh trúng, một lượng điện năng khổng lồ sẽ cần được giải phóng đi đâu đó. Nếu không có hệ thống tiếp địa, dòng điện này có thể chạy qua cơ thể con người (khi chạm vào thiết bị bị rò điện) hoặc gây hư hỏng nặng nề cho thiết bị, thậm chí là cháy nổ. Thanh tiếp địa đóng vai trò “cầu nối” để dòng điện nguy hiểm này nhanh chóng thoát xuống lòng đất, nơi nó được phân tán và trung hòa, giảm thiểu đáng kể rủi ro. Có nhiều loại cọc tiếp địa khác nhau về vật liệu, kích thước và hình dạng, phù hợp với từng loại đất và yêu cầu của công trình, nhưng nguyên lý hoạt động cơ bản vẫn là tạo ra điểm tiếp xúc tốt nhất với đất để dẫn điện.
Tại Sao Thanh Tiếp Địa Lại Quan Trọng Đến Thế? An Toàn Không Thể Đánh Đổi!
Tầm quan trọng của thanh tiếp địa không thể phủ nhận, đặc biệt trong bối cảnh an toàn điện và chống sét ngày càng được quan tâm. Đây là những lý do chính khiến nó trở thành một thành phần bắt buộc trong hầu hết các công trình xây dựng, từ nhà ở dân dụng đến các khu công nghiệp lớn:
- Bảo vệ con người khỏi điện giật: Đây là công dụng quan trọng hàng đầu. Khi một thiết bị điện bị hở mạch hoặc rò điện ra vỏ kim loại, vỏ thiết bị sẽ mang điện. Nếu không có tiếp địa, bất kỳ ai chạm vào vỏ này sẽ trở thành đường dẫn điện xuống đất, gây ra giật điện nguy hiểm, thậm chí tử vong. Hệ thống tiếp địa với thanh tiếp địa hiệu quả sẽ dẫn dòng điện rò này xuống đất ngay lập tức, làm nhảy Aptomat (CB chống giật) hoặc cầu chì, ngắt nguồn điện và giữ an toàn cho người sử dụng.
- Bảo vệ thiết bị điện và điện tử: Sét đánh trực tiếp hoặc sét lan truyền có thể tạo ra những xung điện áp rất lớn, dễ dàng phá hủy các thiết bị điện, điện tử nhạy cảm như máy tính, tivi, tủ lạnh, hệ thống điều khiển… Hệ thống chống sét bao gồm cả kim thu sét và thanh tiếp địa sẽ dẫn dòng sét xuống đất an toàn, bảo vệ tài sản. Tương tự, các sự cố về điện lưới (quá áp, ngắn mạch) cũng được giảm thiểu tác động nhờ hệ thống tiếp địa.
- Ổn định điện áp: Tiếp địa giúp ổn định điện áp trong hệ thống điện, đặc biệt là trong các trường hợp tải không cân bằng hoặc có nhiễu điện từ. Điều này góp phần làm cho các thiết bị hoạt động ổn định và hiệu quả hơn.
- Tăng cường an toàn PCCC (Phòng cháy chữa cháy): Các sự cố về điện như chập điện, quá tải, rò rỉ điện là nguyên nhân phổ biến gây ra cháy nổ. Một hệ thống tiếp địa tốt giúp giảm thiểu nguy cơ này bằng cách nhanh chóng loại bỏ các dòng điện nguy hiểm, ngăn chặn tình trạng phát nhiệt bất thường có thể dẫn đến hỏa hoạn. Điều này liên quan trực tiếp đến sự cần thiết của các giải pháp an toàn tổng thể cho tòa nhà, bao gồm cả việc lắp đặt [thông gió mái tôn] để thoát nhiệt và khói khi cần thiết, tạo môi trường an toàn hơn.
Như ThS. Nguyễn Văn An, một chuyên gia trong lĩnh vực Điện lực chia sẻ:
“Nhiều người vẫn còn xem nhẹ việc tiếp địa trong công trình nhà ở. Tuy nhiên, đây là yếu tố an toàn cơ bản và thiết yếu nhất. Một hệ thống tiếp địa với thanh tiếp địa đủ tiêu chuẩn giống như lớp ‘áo giáp’ vô hình, bảo vệ chúng ta trước những mối nguy hiểm từ dòng điện mà mắt thường không thấy được.”
Thanh Tiếp Địa Hoạt Động Như Thế Nào Để Bảo Vệ Bạn?
Nguyên lý hoạt động của thanh tiếp địa khá đơn giản nhưng vô cùng hiệu quả. Thanh tiếp địa được kết nối bằng dây dẫn (thường là cáp đồng) với các điểm cần tiếp địa trong hệ thống điện của công trình. Các điểm này có thể là vỏ kim loại của thiết bị, khung tủ điện, cột đèn, hoặc các thành phần của hệ thống chống sét.
Khi có dòng điện bất thường xuất hiện (ví dụ: rò điện ra vỏ thiết bị), thay vì chạy qua cơ thể người chạm vào, dòng điện này sẽ đi theo dây dẫn đến thanh tiếp địa. Bởi vì đường dẫn qua hệ thống tiếp địa có điện trở rất thấp (lý tưởng là gần bằng 0) so với điện trở của cơ thể người hoặc các vật liệu khác, dòng điện sẽ ưu tiên đi theo con đường này.
Thanh tiếp địa, được đóng sâu vào lòng đất, tạo ra một vùng tiếp xúc lớn với đất. Đất đóng vai trò như một “bể chứa” khổng lồ có khả năng hấp thụ và phân tán năng lượng điện. Dòng điện từ thanh tiếp địa sẽ chảy vào đất, được phân tán và giảm điện áp về mức an toàn. Quá trình này diễn ra cực nhanh, ngay lập tức làm sụt áp tại điểm rò và kích hoạt các thiết bị bảo vệ (CB chống giật, cầu chì).
Để hình dung, hãy tưởng tượng dòng điện nguy hiểm là dòng nước lũ. Nếu không có lối thoát, nước sẽ tràn vào nhà (gây nguy hiểm cho người). Hệ thống tiếp địa với thanh tiếp địa giống như một con kênh lớn được đào sẵn, dẫn dòng nước lũ (dòng điện) ra khỏi khu vực nguy hiểm (ngôi nhà/thiết bị) và đưa nó đến một vùng rộng lớn để phân tán (lòng đất).

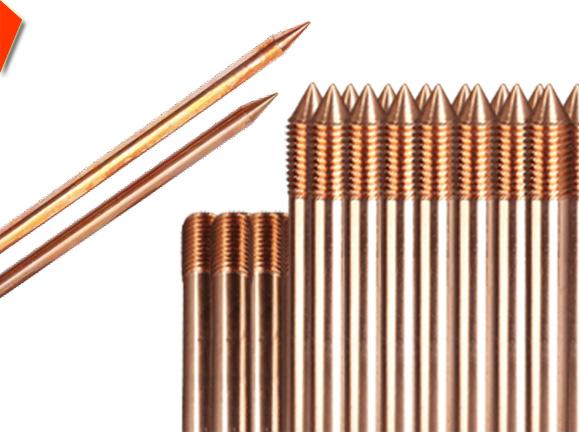

cach thanh tiep dia (coc tiep dia) dan dong dien su co xuong dat
Những Lầm Tưởng Thường Gặp Về Thanh Tiếp Địa (Cọc Tiếp Địa)
Dù quan trọng, nhưng xung quanh thanh tiếp địa vẫn còn tồn tại nhiều lầm tưởng khiến việc đảm bảo an toàn điện chưa được thực hiện đúng mức.
- Lầm tưởng 1: Chỉ cần đóng một cái cọc xuống đất là xong.
- Trả lời ngắn: Sai hoàn toàn.
- Giải thích: Việc đóng một thanh kim loại xuống đất chỉ là bước đầu. Hiệu quả của hệ thống tiếp địa phụ thuộc vào nhiều yếu tố khác như loại đất (đất khô, đất cát có điện trở suất cao hơn đất ẩm), độ sâu cọc, số lượng cọc, cách thức kết nối các cọc (nếu dùng nhiều cọc), và đặc biệt là điện trở suất của hệ thống sau khi thi công. Một hệ thống tiếp địa đúng chuẩn cần được tính toán, thi công đúng kỹ thuật và đo đạc điện trở suất để đảm bảo đạt giá trị cho phép (thường là dưới 4 Ohm cho công trình dân dụng và dưới 1 Ohm cho trạm biến áp, nhà xưởng).
- Lầm tưởng 2: Chỉ nhà cao tầng hoặc nơi hay có sét mới cần tiếp địa.
- Trả lời ngắn: Sai, mọi công trình sử dụng điện đều cần tiếp địa.
- Giải thích: Tiếp địa không chỉ chống sét mà quan trọng hơn là chống giật do rò điện từ thiết bị. Bất kỳ ngôi nhà, cửa hàng, văn phòng nào sử dụng điện đều có nguy cơ rò điện hoặc sự cố. Hệ thống tiếp địa là lớp bảo vệ cơ bản nhất cho con người trong những tình huống này. Nguy cơ giật điện không phân biệt nhà cấp 4 hay nhà cao tầng, nông thôn hay thành thị.
- Lầm tưởng 3: Dây trung tính (dây nguội) cũng giống như dây tiếp địa.
- Trả lời ngắn: Hoàn toàn khác nhau về chức năng và mục đích.
- Giải thích: Dây trung tính (N) là dây hoàn thành mạch điện, cho phép dòng điện hoạt động bình thường đi qua và trở về nguồn. Dây tiếp địa (PE) là dây an toàn, chỉ dẫn dòng điện bất thường xuống đất khi có sự cố. Nối vỏ thiết bị vào dây trung tính (nối tắt) là cực kỳ nguy hiểm. Nếu dây trung tính bị đứt, vỏ thiết bị sẽ mang điện áp nguy hiểm như dây nóng, gây giật chết người. Hệ thống tiếp địa độc lập không phụ thuộc vào dây trung tính và luôn đảm bảo đường thoát an toàn cho dòng sự cố. Ngay cả việc [nối dây điện 3 lõi với 2 lõi] trong hệ thống dây dẫn cũng cần hiểu rõ chức năng của từng loại dây (nóng, nguội, tiếp địa) để đảm bảo an toàn.

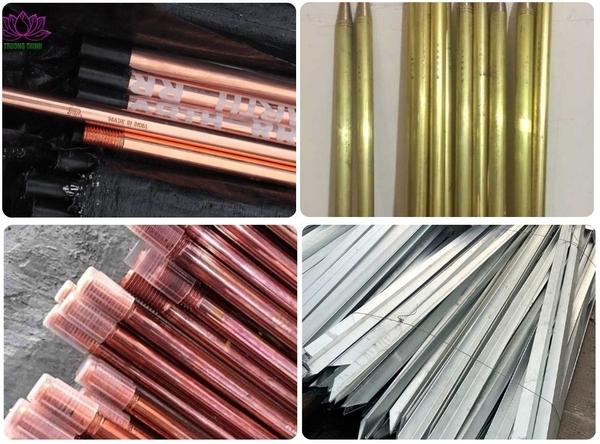

hinh anh cac loai thanh tiep dia (coc tiep dia) thong dung
Cần Lưu Ý Gì Khi Thi Công Và Kiểm Tra Thanh Tiếp Địa?
Việc thi công hệ thống tiếp địa đòi hỏi kỹ thuật và sự tuân thủ nghiêm ngặt các tiêu chuẩn an toàn. Đây không phải là công việc có thể làm qua loa.
- Khảo sát địa chất: Loại đất tại công trình ảnh hưởng lớn đến điện trở suất tiếp địa. Cần khảo sát để chọn loại cọc, số lượng và phương pháp thi công phù hợp.
- Chọn vật liệu chuẩn: Thanh tiếp địa và dây dẫn phải là loại chuyên dụng, có chất lượng tốt (thường là đồng hoặc thép mạ đồng dày lớp). Các mối nối phải chắc chắn, chống ăn mòn để đảm bảo dẫn điện tốt và bền vững theo thời gian.
- Độ sâu và vị trí đóng cọc: Cọc cần được đóng sâu vào lớp đất có độ ẩm ổn định để duy trì điện trở suất thấp quanh năm. Vị trí đóng cọc cần tránh xa các công trình ngầm khác và đảm bảo an toàn.
- Kết nối: Tất cả các thanh tiếp địa trong cùng một hệ thống phải được nối liên kết với nhau bằng dây dẫn và các kẹp chuyên dụng. Việc chạy dây dẫn tiếp địa thường đi song song với hệ thống dây điện chính hoặc được tập trung về các điểm tiếp địa chung, đôi khi được hỗ trợ bởi hệ thống [thang cáp điện] để quản lý dây an toàn.
- Đo điện trở suất: Đây là bước bắt buộc sau khi thi công. Dùng máy đo chuyên dụng để kiểm tra xem điện trở suất của hệ thống có đạt tiêu chuẩn yêu cầu hay không. Nếu không đạt, cần bổ sung cọc hoặc áp dụng các biện pháp xử lý đất (như dùng hóa chất giảm điện trở) cho đến khi đạt chuẩn.
- Kiểm tra định kỳ: Hệ thống tiếp địa có thể bị ảnh hưởng bởi môi trường (ăn mòn, thay đổi độ ẩm đất). Cần kiểm tra điện trở suất định kỳ (thường 1-2 năm/lần) để đảm bảo hệ thống vẫn hoạt động hiệu quả.
Kỹ sư Lê Thị Bình, người có nhiều kinh nghiệm trong lĩnh vực tư vấn an toàn PCCC, nhấn mạnh:
“Trong các vụ cháy liên quan đến điện, nguyên nhân gốc rễ thường xuất phát từ việc hệ thống điện không được thiết kế hoặc thi công đúng chuẩn, trong đó có cả thiếu sót về tiếp địa. Một hệ thống tiếp địa hiệu quả là biện pháp phòng ngừa đầu tiên, giúp ngăn chặn tia lửa điện, quá nhiệt do dòng sự cố, từ đó giảm đáng kể nguy cơ bùng phát đám cháy.”
Thanh Tiếp Địa Theo Quy Định Hiện Hành: Bạn Cần Biết Gì?
Ở Việt Nam, các quy định về hệ thống tiếp địa được nêu rõ trong các tiêu chuẩn quốc gia (TCVN) liên quan đến lắp đặt hệ thống điện, chống sét. Các tiêu chuẩn này quy định rõ về điện trở tiếp địa tối đa cho phép đối với từng loại công trình, yêu cầu về vật liệu, phương pháp thi công, và quy trình kiểm tra nghiệm thu.
Việc tuân thủ các quy định này không chỉ là bắt buộc mà còn là cách tốt nhất để đảm bảo an toàn. Khi xây dựng hoặc cải tạo, việc tham khảo ý kiến của các chuyên gia tư vấn thiết kế và đơn vị thi công điện có kinh nghiệm là rất cần thiết. Đảm bảo rằng hạng mục tiếp địa được tính toán kỹ lưỡng và thể hiện rõ ràng trong bản vẽ thiết kế, cũng như được kiểm tra chặt chẽ trong quá trình thi công và nghiệm thu. Trong các dự án chuyên nghiệp, việc này là một phần không thể thiếu của [hồ sơ dự thầu gồm những gì].
Ông Trần Văn Khang, Giám đốc một công ty chuyên thi công hệ thống điện, chia sẻ về thực tế:
“Chúng tôi thường gặp những trường hợp hệ thống tiếp địa được làm rất sơ sài, chỉ đóng một vài cọc nhỏ xuống đất mà không đo kiểm tra gì cả. Hậu quả là khi xảy ra sự cố rò điện hoặc sét đánh, hệ thống không phát huy tác dụng, gây thiệt hại nghiêm trọng về người và tài sản. Đầu tư đúng mức cho tiếp địa không bao giờ là lãng phí.”
Kết Lại
Thanh tiếp địa, dù chỉ là một cấu kiện nhỏ bé trong tổng thể công trình, lại mang trọng trách to lớn: bảo vệ an toàn cho con người và tài sản khỏi những hiểm họa khôn lường từ điện. Nó là nền tảng của một hệ thống điện an toàn, là lá chắn hiệu quả trước dòng điện sự cố và sét đánh.
Đừng bao giờ xem nhẹ vai trò của thanh tiếp địa. Việc thiết kế, thi công và kiểm tra định kỳ hệ thống tiếp địa là khoản đầu tư bắt buộc cho sự an toàn của bạn và những người xung quanh. Hãy đảm bảo rằng công trình của bạn được trang bị một “người hùng thầm lặng” đáng tin cậy này để bạn có thể an tâm sử dụng điện năng mỗi ngày. An toàn điện là an toàn cho cuộc sống.
