Khi làm việc với kết cấu thép, đặc biệt là trong ngành xây dựng hay cơ khí, việc lựa chọn đúng loại vật liệu là cực kỳ quan trọng. Thép hình chữ U, với đặc tính chịu lực tốt theo nhiều phương, là một trong những loại thép được sử dụng phổ biến nhất. Tuy nhiên, để khai thác hiệu quả tối đa công năng của nó, hiểu rõ các thông số kỹ thuật qua một Bảng Tra Thép Hình Chữ U là điều bắt buộc. Đây không chỉ là tập hợp những con số khô khan, mà còn là kim chỉ nam giúp kỹ sư, nhà thầu và cả những người làm nghề hàn xì lựa chọn được cây thép phù hợp nhất với yêu cầu công trình, đảm bảo cả về độ bền, an toàn và tối ưu chi phí.
Nhiều người mới tiếp xúc có thể thấy bối rối trước các ký hiệu và giá trị trong bảng tra. U bao nhiêu, trọng lượng riêng là gì, hay Ix, Wy có ý nghĩa ra sao? Tất cả đều là những thông tin thiết yếu để tính toán khả năng chịu lực, uốn, xoắn của dầm, cột hay các cấu kiện khác làm từ thép U. Việc tra cứu đúng và hiểu sâu sắc bảng thông số này sẽ giúp bạn tránh được những sai lầm đáng tiếc trong thiết kế và thi công, vốn có thể dẫn đến những hậu quả nghiêm trọng. Vì thế, hãy cùng đi sâu tìm hiểu cẩm nang quan trọng này nhé.
Bảng Tra Thép Hình Chữ U Là Gì Và Vì Sao Lại Quan Trọng Đến Vậy?
Bảng tra thép hình chữ U là gì?
Một cách đơn giản, bảng tra thép hình chữ u là tài liệu kỹ thuật tổng hợp các thông số hình học và đặc tính cơ học của thép hình chữ U theo các tiêu chuẩn sản xuất khác nhau (như TCVN, JIS, GOST, ASTM…). Các thông số này bao gồm kích thước (chiều cao, chiều rộng cánh, độ dày bụng, độ dày cánh), trọng lượng trên mỗi mét chiều dài, và các đặc trưng hình học quan trọng cho việc tính toán kỹ thuật như diện tích mặt cắt, mô men quán tính, mô men kháng uốn, bán kính quán tính…
Tại sao cần tra cứu bảng thông số này?
Sử dụng thép mà không dựa vào bảng tra giống như đi biển mà không có hải đồ vậy. Bạn có thể đến được đích, nhưng rủi ro là rất cao. Việc tra cứu bảng tra thép hình chữ u giúp:
- Lựa chọn đúng loại thép: Mỗi kích thước thép U có khả năng chịu lực khác nhau. Bảng tra giúp bạn chọn được kích thước phù hợp với tải trọng và mục đích sử dụng của công trình.
- Tính toán kết cấu chính xác: Các thông số như mô men quán tính, mô men kháng uốn là dữ liệu đầu vào bắt buộc cho các phần mềm hoặc công thức tính toán sức bền vật liệu, đảm bảo kết cấu đủ an toàn và ổn định.
- Dự toán vật liệu: Biết trọng lượng thép trên mỗi mét giúp tính toán tổng khối lượng thép cần dùng cho công trình, từ đó lập dự toán chi phí chính xác hơn.
- Kiểm tra chất lượng: So sánh thông số thực tế của thép nhận được với bảng tra tiêu chuẩn giúp kiểm tra xem thép có đạt yêu cầu hay không.
Ông Nguyễn Văn Hùng, một kỹ sư kết cấu với hơn 20 năm kinh nghiệm tại TP.HCM, chia sẻ: “Tôi luôn nói với các bạn trẻ mới vào nghề rằng bảng tra thép là cuốn sách gối đầu giường. Sai một li dữ liệu trong này có thể đi một dặm về chất lượng công trình. Việc sử dụng thành thạo bảng tra thép hình chữ u không chỉ là kỹ năng, mà còn là trách nhiệm của người làm kỹ thuật.”
Hướng Dẫn Đọc Hiểu Các Thông Số Chính Trong Bảng Tra Thép Hình Chữ U
Một bảng tra điển hình sẽ có nhiều cột khác nhau, mỗi cột biểu thị một thông số cụ thể. Dưới đây là giải thích chi tiết về một số thông số quan trọng nhất mà bạn sẽ gặp:
- Kích thước (Height x Width): Thường được ký hiệu là U [số], ví dụ U100, U120, U200… Số này thường chỉ chiều cao của thép U (tính theo mm hoặc cm). Cần xem thêm chiều rộng cánh thép để xác định kích thước đầy đủ (ví dụ U100x50mm).
- Trọng lượng trên 1 mét (Weight/m): Đây là thông số cực kỳ quan trọng để tính toán khối lượng thép và chi phí. Đơn vị thường là kg/m. Ví dụ, thép U100 có thể nặng khoảng 9.94 kg/m theo tiêu chuẩn TCVN.
- Diện tích mặt cắt (Area): Diện tích của mặt cắt ngang cây thép. Thông số này dùng trong các tính toán liên quan đến ứng suất kéo/nén.
- Độ dày bụng thép (Web Thickness): Ký hiệu là ‘t’ hoặc ‘s’. Là chiều dày của phần bụng thép hình chữ U.
- Độ dày cánh thép (Flange Thickness): Ký hiệu là ‘b’ hoặc ‘f’. Là chiều dày của phần cánh thép.
- Bán kính lượn (Radius of Fillet): Là bán kính của các góc bo tròn giữa bụng và cánh thép. Thông số này ảnh hưởng đến khả năng chịu lực tại vị trí góc.
- Mô men quán tính (Moment of Inertia – I): Một trong những thông số quan trọng nhất, thường được tính theo hai phương trục X-X và Y-Y (Ix và Iy). Mô men quán tính đặc trưng cho khả năng chống uốn của mặt cắt ngang. Giá trị Ix càng lớn thì khả năng chống uốn quanh trục X-X (thường là trục đi qua trọng tâm, song song với cánh thép) càng tốt, và ngược lại với Iy.
- Mô men kháng uốn (Section Modulus – W): Cũng được tính theo hai phương Wx và Wy. Mô men kháng uốn liên quan trực tiếp đến ứng suất pháp lớn nhất xuất hiện trong mặt cắt khi chịu uốn. W càng lớn, khả năng chịu tải trọng uốn càng cao trước khi đạt đến giới hạn chảy của vật liệu.
- Bán kính quán tính (Radius of Gyration – r): rx và ry. Thông số này quan trọng trong việc tính toán khả năng chịu nén và ổn định của cấu kiện, đặc biệt là tính toán cột chống mất ổn định (cong vênh).
Hiểu rõ từng con số này sẽ giúp bạn tự tin hơn rất nhiều khi đọc bất kỳ bảng tra thép hình chữ u nào, bất kể nó theo tiêu chuẩn nào đi chăng nữa.

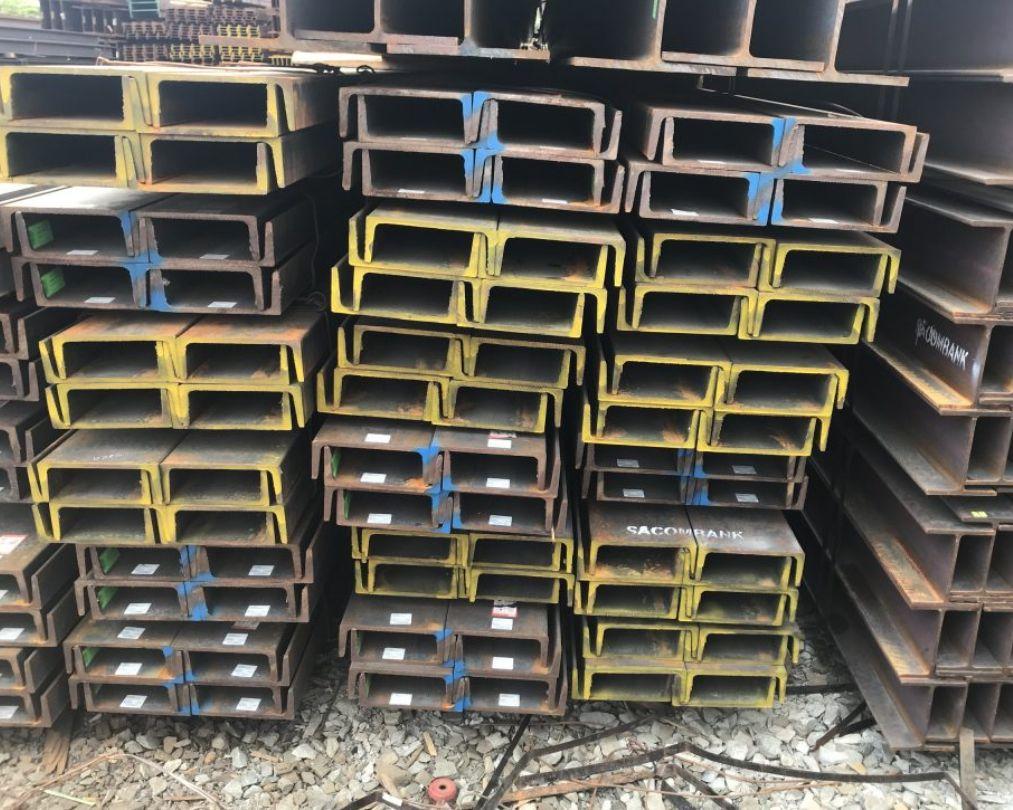

{width=1013 height=810}
Phân Biệt Các Tiêu Chuẩn Bảng Tra Thép Hình Chữ U Phổ Biến
Trên thị trường Việt Nam, bạn có thể bắt gặp thép hình chữ U được sản xuất hoặc nhập khẩu theo nhiều tiêu chuẩn khác nhau. Mỗi tiêu chuẩn sẽ có bảng tra riêng với các thông số hơi khác biệt cho cùng một kích thước danh nghĩa (ví dụ U100 của TCVN sẽ có trọng lượng và kích thước khác một chút so với U100 của JIS).
Các tiêu chuẩn phổ biến bao gồm:
- TCVN (Tiêu chuẩn Việt Nam): Thường là các tiêu chuẩn do Bộ Khoa học và Công nghệ ban hành, ví dụ TCVN 1655-75 (đã cũ) hoặc các tiêu chuẩn mới hơn tham chiếu hoặc tương đương với các tiêu chuẩn quốc tế.
- JIS (Japanese Industrial Standards): Tiêu chuẩn công nghiệp Nhật Bản, rất phổ biến tại Việt Nam do lịch sử nhập khẩu thép từ Nhật Bản. Thép U theo JIS thường có độ chính xác cao.
- GOST (State Standard – Nga/Liên Xô cũ): Tiêu chuẩn Nga, cũng từng rất phổ biến trong các công trình cũ tại Việt Nam.
- ASTM (American Society for Testing and Materials): Tiêu chuẩn Mỹ, thường dùng cho các công trình có yếu tố nước ngoài hoặc yêu cầu kỹ thuật cao.
- Eurocode (Tiêu chuẩn Châu Âu): Ngày càng phổ biến trong các dự án lớn, yêu cầu độ chính xác và tính đồng bộ cao.
Sự khác biệt giữa các tiêu chuẩn này nằm ở dung sai sản xuất, thành phần hóa học (dẫn đến sự khác biệt về mác thép và cơ tính), và đôi khi là cả kích thước danh nghĩa. Do đó, khi tra cứu bảng tra thép hình chữ u, bạn cần chắc chắn rằng bảng đó thuộc về tiêu chuẩn mà loại thép bạn đang sử dụng hoặc dự định sử dụng tuân thủ. Điều này rất quan trọng để đảm bảo tính tương thích và an toàn cho kết cấu.
Làm Thế Nào Để Sử Dụng Bảng Tra Thép Hình Chữ U Hiệu Quả Nhất?
Sử dụng bảng tra không chỉ đơn giản là nhìn vào dòng ứng với kích thước thép bạn cần. Để hiệu quả, hãy lưu ý:
- Xác định rõ tiêu chuẩn: Luôn kiểm tra xem bảng tra thuộc tiêu chuẩn nào (TCVN, JIS, GOST…). Nếu bạn mua thép theo tiêu chuẩn nào, hãy dùng bảng tra của tiêu chuẩn đó.
- Nắm vững ký hiệu: Hiểu rõ ý nghĩa của từng ký hiệu (h, b, t, r, A, G, Ix, Iy…).
- Tìm đúng kích thước: Xác định kích thước danh nghĩa của thép U (ví dụ U200) và tìm dòng tương ứng trong bảng.
- Lấy thông số cần thiết: Dựa vào yêu cầu tính toán (ví dụ cần tính độ võng thì cần Ix, cần tính ứng suất uốn thì cần Wx, Wy, cần tính khối lượng thì cần G – trọng lượng/m).
- Kiểm tra dung sai: Bảng tra cung cấp giá trị lý thuyết. Thực tế có thể có sai số nhất định do quá trình sản xuất. Nên kiểm tra các tiêu chuẩn về dung sai cho phép.
Đối với những người làm dự toán hoặc quản lý kho, việc biết trọng lượng trên 1 mét rất hữu ích để tính toán khối lượng hàng hóa. Ví dụ, bạn có 10 cây thép U150, mỗi cây dài 12 mét. Nếu tra bảng U150 có trọng lượng 14.2 kg/m (theo TCVN 1655-75), tổng khối lượng thép sẽ là 10 cây 12 m/cây 14.2 kg/m = 1704 kg, tương đương khoảng 1.7 tấn. Việc này liên quan chặt chẽ đến việc quản lý các loại vật tư khác trong công trình, chẳng hạn như việc ước tính [cuộn thép bao nhiêu tấn] để vận chuyển và lưu trữ.
Để hiểu rõ hơn về các phương pháp sản xuất thép ảnh hưởng đến đặc tính của thép hình, bạn có thể tìm hiểu về [thép cán nóng], một quy trình phổ biến để tạo ra thép hình chữ U với độ bền và khả năng chịu lực tốt.
Ứng Dụng Thực Tế Của Thép Hình Chữ U Và Tầm Quan Trọng Của Bảng Tra

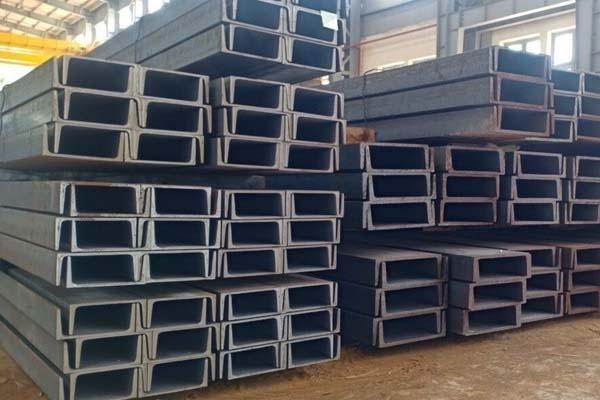

Thép hình chữ U được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Xây dựng nhà xưởng, nhà tiền chế: Làm khung sườn, dầm, cột, xà gồ.
- Cầu đường: Làm dầm cầu, lan can, các cấu kiện chịu lực.
- Cơ khí chế tạo: Chế tạo khung xe, máy móc, thiết bị công nghiệp.
- Đóng tàu: Làm sườn tàu, các cấu trúc chịu lực.
- Làm cọc cừ Larsen (thép cừ): Thép U đặc biệt được sử dụng làm tường chắn đất, chắn nước trong các công trình ngầm, cầu cảng.
- Sản xuất thang máng cáp: Thép U được sử dụng làm thanh đỡ hoặc các cấu kiện trong hệ thống [thang máng cáp điện].
Trong mỗi ứng dụng này, việc sử dụng bảng tra thép hình chữ u là không thể thiếu. Chẳng hạn, khi thiết kế dầm chịu lực cho sàn nhà xưởng, kỹ sư cần tra cứu mô men quán tính (Ix) và mô men kháng uốn (Wx) của các loại thép U có kích thước khác nhau để tính toán khả năng chịu tải và độ võng cho phép. Việc lựa chọn sai kích thước có thể dẫn đến dầm bị võng quá mức quy định hoặc thậm chí là gãy sập.
{width=600 height=400}
So Sánh Thép Hình Chữ U Với Các Loại Thép Hình Khác
Bên cạnh thép hình chữ U, còn có nhiều loại thép hình khác như thép hình chữ I (hay H), thép hình chữ V, thép góc L… Mỗi loại có đặc điểm hình học và khả năng chịu lực riêng, phù hợp với các mục đích sử dụng khác nhau.
Thép hình chữ I, ví dụ, thường có khả năng chịu uốn tốt hơn thép U khi chịu tải trọng đặt vuông góc với bụng dầm (trên phương của cánh). Điều này là do hình dạng “I” có hai cánh rộng phân bố xa trục trung hòa hơn so với thép “U”. Bạn có thể tìm hiểu sâu hơn về loại thép này qua [bảng tra thép hình chữ i]. Tuy nhiên, thép U lại có lợi thế ở một số ứng dụng khác, chẳng hạn làm xà gồ mái (khi cần chống xoắn tốt hơn thép C), hoặc làm các cấu kiện chịu tải lệch tâm.
Việc lựa chọn giữa thép U, I, H hay các loại khác phụ thuộc vào phân tích kỹ thuật dựa trên sơ đồ chịu lực của cấu kiện. Bảng tra của từng loại thép hình đóng vai trò là dữ liệu đầu vào quan trọng cho quá trình phân tích và so sánh này. Một người kỹ sư giỏi sẽ biết cách kết hợp sử dụng các loại thép hình khác nhau để tạo ra kết cấu tối ưu nhất.
Những Lưu Ý Khi Sử Dụng Bảng Tra Thép Hình Chữ U Từ Các Nguồn Khác Nhau
Internet là nguồn thông tin vô tận, bạn có thể dễ dàng tìm thấy các bảng tra thép hình chữ u từ nhiều website khác nhau. Tuy nhiên, hãy cẩn trọng:
- Nguồn gốc bảng tra: Bảng tra đó dựa trên tiêu chuẩn nào? Của nhà sản xuất nào? Có đáng tin cậy không? Ưu tiên các bảng tra từ các nhà sản xuất uy tín, các tài liệu kỹ thuật chính thức hoặc các website chuyên ngành có kiểm duyệt.
- Tính cập nhật: Tiêu chuẩn có thể thay đổi theo thời gian. Bảng tra bạn dùng có phải là phiên bản mới nhất không?
- Sự nhất quán: Đôi khi cùng một kích thước nhưng thông số ở các bảng tra khác nhau (dù cùng tiêu chuẩn) lại chênh lệch nhẹ. Điều này có thể do sai số làm tròn hoặc sự khác biệt nhỏ trong phương pháp đo đạc/tính toán. Với các công trình quan trọng, nên tham khảo nhiều nguồn hoặc sử dụng dữ liệu từ nhà sản xuất cụ thể mà bạn mua hàng.
Đừng ngần ngại tham khảo ý kiến của những người có kinh nghiệm hoặc các kỹ sư kết cấu khi có nghi ngờ về dữ liệu trong bảng tra. Độ an toàn của công trình là trên hết.
Tổng Kết: Nắm Vững Bảng Tra Thép Hình Chữ U, Nắm Vững Chất Lượng Công Trình
Tóm lại, bảng tra thép hình chữ u là một công cụ không thể thiếu cho bất kỳ ai làm việc trong lĩnh vực thiết kế, thi công kết cấu thép. Nó cung cấp cái nhìn chi tiết về các thông số kỹ thuật quan trọng, giúp đưa ra quyết định chính xác về loại thép cần sử dụng, đảm bảo an toàn kỹ thuật và hiệu quả kinh tế.
Việc thành thạo cách đọc và hiểu ý nghĩa của từng con số trong bảng tra không chỉ giúp bạn thực hiện công việc nhanh chóng hơn mà còn thể hiện sự chuyên nghiệp và cẩn trọng. Hãy luôn sử dụng các bảng tra đáng tin cậy, kiểm tra kỹ thông số và đừng ngần ngại tìm hiểu sâu hơn về vật liệu mình đang làm việc. Chúc bạn luôn thành công với các dự án của mình!
